Měli byste zájem o nabídku hotových STH zvukovodů? |
Měl bych zájem o menší verzi (k basáku 8" - 10") |
|
20% |
[ 6 ] |
Měl bych zájem o větší verzi (k basáku 12" - 15") |
|
36% |
[ 11 ] |
Měl bych zájem o nějakou formu stavebnice (menší rozměr) |
|
13% |
[ 4 ] |
Měl bych zájem o nějakou formu stavebnice (větší rozměr) |
|
10% |
[ 3 ] |
Nemám zájem. |
|
13% |
[ 4 ] |
Nemám zájem a věřím, že horny zkreslují jako pr... a samozřejmě velmi slyšitleně. |
|
6% |
[ 2 ] |
|
Celkom hlasov : 30 |
|
Autor |
Správa |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Po február 12, 2018 15:45:50 Predmet: Moderní zvukovody - teorie a praxe |
|
|
Zvukovody ATH/STH - teorie a praxe.
http://www.at-horns.eu
Poznámka 6.6.2020:
V tomto vlákně je zachycen vývoj jisté geometrie zvukovodů na bázi OSWG, doplněných o hladké zakončení do volného prostoru, a nástrojů pro jejich vývoj. Nemá příliš smysl procházet vlákno od začátku, řada věcí je překonaných nebo úplně pasé. Na jeho konci jsou nicméně zvukovody té nejvyšší kvality zvukové reprodukce, tak jak se dnes zvukovody chápou, tj. s důrazem na kontrolovanou směrovost s minimem difrakcí a rezonancí. Výsledkem tohoto úsilí je také (volně dostupný) softwarový nástroj Ath, umožňující tyto zvukovody navrhovat s využitím FEA počítačové simulace.
Earl Geddes:
"For my money no work on horns/waveguides is even comparable to what has been done here. (Well maybe my own , but these are definitely an advancement on my work.)
The designs are exemplary and if I were building a new design it would certainly use one of these devices." - "Phenomenal work."
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes
Naposledy upravil MaBat dňa St január 27, 2021 10:29:29, celkom upravené 28 krát. |
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Po február 12, 2018 16:32:57 Predmet: |
|
|
...
Filozofie je taková, že se definuje výstupní tvar* o daných rozměrech, který je v nějaké vzdálenosti od hrdla - to je "hyperbolická sekce". Do zadané celkové hloubky zvukovodu se to doplní všude hladce navazujícími Eulerovými spirálami, aby to na konci navazovalo na rovinu čela ozvučnice. Takže celkový rozměr na vyústění z toho nějaký vyjde (program to vypíše) - pokud chcete konkrétní hodnoty, musíte si doupravovat velikost té základní sekce. Takhle to teď prostě je, ale to jste jistě pochopili, jakmile jste to vyzkoušeli.
* Teď omezené na superelipsy.
Naposledy upravil MaBat dňa Št máj 03, 2018 13:19:36, celkom upravené 1 krát. |
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
reta Hifista
![](images/avatars/1409992234552053d578943.gif)
Založený: 18 marec 2014 Príspevky: 194 Bydlisko: Pce
|
Zaslal: Po február 12, 2018 16:57:53 Predmet: |
|
|
Nepobírám co do toho příkazového řádku napsat.
Po tomto pokusu nic.
Naposledy upravil reta dňa Po február 12, 2018 17:05:03, celkom upravené 1 krát. |
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Po február 12, 2018 17:03:24 Predmet: |
|
|
Místo těch čísel zadáš název souboru, kde jsou ta čísla uložená - jako příklad je tam soubor demo.txt. Ten si můžeš nejsnáz zeditovat podle svých představ a uložit pod jiným názvem. Pod tímto názvem se budou také generovat výstupní soubory.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
reta Hifista
![](images/avatars/1409992234552053d578943.gif)
Založený: 18 marec 2014 Príspevky: 194 Bydlisko: Pce
|
Zaslal: Po február 12, 2018 17:26:52 Predmet: |
|
|
Bingo, díky.
A můžeš mi prosím Tě poslat textový soubor kde jsou hodnoty zvukovodu pro Tritonii, těch 46 000 trojúhelníků?
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
opa Hifi inventar
Založený: 24 február 2007 Príspevky: 11188 Bydlisko: Praha
|
Zaslal: Po február 12, 2018 21:12:01 Predmet: |
|
|
Něco se nedaří...
C:\Program Files\STH_zvukovody>sth demo.txt
Verze programu C:\Program Files\STH_zvukovody\sth.exe není kompatibilní se spuštěnou verzí systému Windows.
Pomocí systémových informací o počítači zjistěte, zda potřebujete verzi programu pro procesor x86 (32bitový) nebo x64 (64bitový) a pak se obraťte na vydavatele softwaru.
Systém je WIN7 32 bit
_________________ Cui bono ? |
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
miero Hifi inventar
![](images/avatars/14595531805af33ed2e7576.jpg)
Založený: 08 september 2010 Príspevky: 11551 Bydlisko: Praha
|
Zaslal: Po február 12, 2018 21:26:50 Predmet: |
|
|
opa, pravdepodobne potrebujes 64 bit windows... alebo si to skompilovat zo zdrojakov, ak su tam prilozene.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
opa Hifi inventar
Založený: 24 február 2007 Príspevky: 11188 Bydlisko: Praha
|
Zaslal: Po február 12, 2018 21:31:33 Predmet: |
|
|
miero napísal: | opa, pravdepodobne potrebujes 64 bit windows.... |
Ne, to opravdu nepotřebuju.
Ale hodil by se program, který chodí ve 32 bitech, protože ten by patrně mohl být spustitelný i ve WIN 64 bit. Obráceně to zpravidla nefunguje.
_________________ Cui bono ? |
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Po február 12, 2018 22:20:42 Predmet: |
|
|
Tak to nevím, jestli se mi ještě povede. Pozor, je to verze 1.1 a zadává se průměr hrdla, už ne poloměr, to jsem ještě změnil.
- update 3.5.2018: utilita na generování STH stažena.
Naposledy upravil MaBat dňa Št máj 03, 2018 13:20:38, celkom upravené 1 krát. |
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Pet007 Hifista - zaslúžilec
![](images/avatars/5828064135acdc17de34f3.jpg)
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut február 13, 2018 08:30:51 Predmet: |
|
|
Mne kazdopadne funguje i tato verze 1.1 pod Win7 x64 (musel sem si sehnat teda 2x dll a to msvcp110.dll a msvcr110.dll, tusim ze 64bit verze, mam je u sth.exe. Stejne DLL pouzivam i pro oswg.exe.
Mabat: v priloze je tvar, se kterym by investor souhlasil. Otazka teda, jestli to na DE250 + deleni kolem 1100Hz bude stacit (vychazim z podobne velke OSWG, se kterou to funguje, byt na CDX1-1745...), DE250 zatim nemam...
Description: |
|
Filesize: |
64.07 KB |
Viewed: |
209 Time(s) |
![sth_12inch_hran_test.png](files/thumbs/t_sth_12inch_hran_test_131.png)
|
Naposledy upravil Pet007 dňa Ut február 13, 2018 11:02:33, celkom upravené 1 krát. |
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Ut február 13, 2018 08:43:31 Predmet: |
|
|
Tak nadhoď STL. Ale mělo by to být v pohodě.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Pet007 Hifista - zaslúžilec
![](images/avatars/5828064135acdc17de34f3.jpg)
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut február 13, 2018 08:55:52 Predmet: |
|
|
J dik. Este mam takovej napad (tak sme to totiz s kolegou udelali pri tvorbe toho Python scriptu pro OSWG do FreeCadu - ty vystupni (+ i vstupni) info o vypoctu, co vypisuje utilita se ukladaly na zacatek vygenerovanejch dat. Protoze jinak tydle udaje pak uz nikde nejsou...
Description: |
|
![](images/icon_clip.gif) Download |
Filename: |
STL_12_pitrs_hran.zip |
Filesize: |
115.51 KB |
Downloaded: |
265 Time(s) |
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Ut február 13, 2018 09:07:30 Predmet: |
|
|
Veškerý vstup, což je to podstatné, je přece uložený v tom konfiguračním souboru. Ten když si schováš (a tak je to myšlené), můžeš to na jeho základě celé vygenerovat kdykoliv znovu. Nevidím proto potřebu dávat ty čísla znova ještě do výsledku. U oswg.exe to bylo jiné.
Horna vypadá nadějně.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
reta Hifista
![](images/avatars/1409992234552053d578943.gif)
Založený: 18 marec 2014 Príspevky: 194 Bydlisko: Pce
|
Zaslal: Ut február 13, 2018 10:36:17 Predmet: |
|
|
MaBat: jak z toho programu dostat DWG pro případ, samostatné výroby zvukovodu a následného osazení do zvlášť vyrobeného čela.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Ut február 13, 2018 10:43:05 Predmet: |
|
|
Mám to tam připravené, pak to sem dám. Ne přímo DWG, ale textové souřadnice, které však není problém do CAD importovat - to je vyzkoušené, tak se dělaly všechny zvukovody z minula. A pokud jde o finální zvukovody k Tritonii, tohle všechno pak poskytnu těm, kteří to budou potřebovat, klidně už jako DWG.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
reta Hifista
![](images/avatars/1409992234552053d578943.gif)
Založený: 18 marec 2014 Príspevky: 194 Bydlisko: Pce
|
Zaslal: Ut február 13, 2018 11:10:01 Predmet: |
|
|
Tak pokud tomu rozumím dobře, tak pro DWG použiji z toho vygenerovaného textového souboru souřadnic, jen poslední řeznou rovinu.
Jinak děkuji.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Pet007 Hifista - zaslúžilec
![](images/avatars/5828064135acdc17de34f3.jpg)
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut február 13, 2018 14:43:28 Predmet: |
|
|
Pls, jakej vystupni uhel ma DE250 ? Ted to zaboha nikde nemuzu najit. Diky.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Ut február 13, 2018 15:37:09 Predmet: |
|
|
14,6°, údaj přímo od B&C.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: St február 14, 2018 08:20:17 Predmet: |
|
|
MaBat napísal: | Filozofie je taková, že se definuje výstupní tvar o daných rozměrech, který je v nějaké vzdálenosti od hrdla - to je "hyperbolická sekce". Do zadané celkové hloubky zvukovodu se to doplní všude hladce navazujícími Eulerovými spirálami, aby to na konci navazovalo na rovinu čela ozvučnice. |

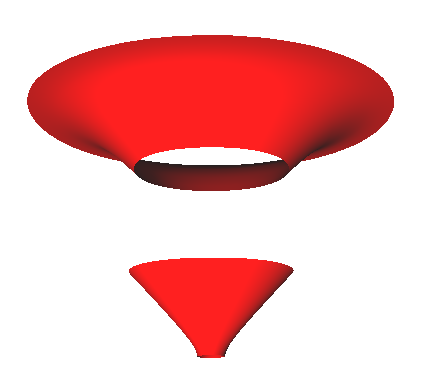

Pro názornost, tohle je pro ten soubor demo.txt, a je to řez v místě, kde navazuje ta základní sekce na zakončení spirálou. Tím, že křivost spirály nabíhá jen pozvolna (od toho tam je), to vychází zhruba takhle, přechod je tam nastaven v polovině celkové hloubky. Abyste měli představu, co se v tom konfiguráku reálně zadává.
Je to spojení toho nejlepšího - směrem k hrdlu hyperbola, směrem k vyústění klotoida, a dělá to jeden hladký celek. To nikde jinde neseženete, aspoň pokud vím
Description: |
|
Filesize: |
24.32 KB |
Viewed: |
172 Time(s) |
![demo.png](files/thumbs/t_demo_999.png)
|
Description: |
|
Filesize: |
17.86 KB |
Viewed: |
180 Time(s) |
![demo_cut1.png](files/thumbs/t_demo_cut1_893.png)
|
Description: |
|
Filesize: |
14.75 KB |
Viewed: |
184 Time(s) |
![demo_cut2.png](files/thumbs/t_demo_cut2_179.png)
|
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Pet007 Hifista - zaslúžilec
![](images/avatars/5828064135acdc17de34f3.jpg)
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut marec 06, 2018 17:57:44 Predmet: |
|
|
Tak Zeleny uz ma vyrobni data na cela s integrovanym STH zvukovodem (361x338mm) pro DE250 (ty jsou na ceste...). Sirka cela 420mm, radiusy vsude na hranach 40mm.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Ut marec 06, 2018 18:16:34 Predmet: |
|
|
Tak tomu založ vlákno, tady se to trochu ztrácí. Jak se tváří ta SICA? Dělat takovéhle pasivní plnorozsahové dvoupásmo je každopádně svízel, poznáš sám. Ale jde to
Jsem na to dost zvědav, taky už bych rád začal, ale nějak je pořád něco důležitějšího...
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Pet007 Hifista - zaslúžilec
![](images/avatars/5828064135acdc17de34f3.jpg)
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut marec 06, 2018 18:40:01 Predmet: |
|
|
Jo Sica se jevi slusne. Vlakno zalozim, az kdyz to vyjde dobre
(ne, uz to mam i nasimulovany s CDX1-1745 v OSWG pasivne, a ujde to, rekl bych)
Clovek, co to pro nej delam nechce uplne kompenzovat bafflestep, protoze mu v jeho obyvaku bedny prej "dunej" - toho se trochu obavam - proto to ta poslana simulace "stahuje" vrsek asi jen o 3-3.5dB...
Description: |
|
Filesize: |
238.65 KB |
Viewed: |
235 Time(s) |
![sica12sr3_25L__12oswg_cdx1_1145_pasiv_V2_Six-packs.png](files/thumbs/t_sica12sr3_25l_12oswg_cdx1_1145_pasiv_v2_six_packs_195.png)
|
Description: |
|
Filesize: |
145.12 KB |
Viewed: |
192 Time(s) |
![sica_03060s.png](files/thumbs/t_sica_03060s_848.png)
|
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Ut marec 06, 2018 18:51:38 Predmet: |
|
|
Nebál bych se to uprostřed toho grafu ještě trochu zvednout. Poslouchal jsi to? Takhle mi přijde, že je to tam zbytečně potlačené. Na vejškách pak nejspíš trochu jo, ale uprostřed asi není úplně důvod, ne?
Naštěstí to už je takhle to nejmenší.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Pet007 Hifista - zaslúžilec
![](images/avatars/5828064135acdc17de34f3.jpg)
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut marec 06, 2018 18:57:58 Predmet: |
|
|
Jo jo zbytecne stazeny; Poslouchal sem to na aktivu, kde to bylo ale trosku jinak...ale rikam, nebude to finale, dal se timdle nezabejvam.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Ut marec 06, 2018 19:00:45 Predmet: |
|
|
Jasné. Jen bych nerad, aby to tu vyznělo, že takhle to má vypadat, tím, že bych k tomu nic neřekl... (Netýká se ostatních vláken.)
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Pet007 Hifista - zaslúžilec
![](images/avatars/5828064135acdc17de34f3.jpg)
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Po marec 12, 2018 08:14:48 Predmet: |
|
|
Já bych to nechtěl. Však si do důsledku představ, že bys s tím měl postavit bednu na hifi...
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Zelený Hifista - pokročilec
![](images/avatars/2132217625acda301ccfcc.jpg)
Založený: 11 február 2018 Príspevky: 434 Bydlisko: Podkrkonoší
|
Zaslal: Pi marec 23, 2018 11:57:48 Predmet: |
|
|
Výsledná čela:
Description: |
|
Filesize: |
229.2 KB |
Viewed: |
285 Time(s) |
![Celo255.jpg](files/thumbs/t_celo255_144.jpg)
|
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
MaBat Hifi inventar
![](images/avatars/894085092609776dfe961a.jpg)
Založený: 21 november 2007 Príspevky: 12860
|
Zaslal: Pi marec 23, 2018 12:02:57 Predmet: |
|
|
Musím taky pohnout, tohle je třeba využít.
Láká mě i opravdu velká samostatná elipsa (položená na bedně), a možná i pro 2" driver. Myslím, že jsi kdysi nabízel i 1 m průměr - to by mohlo stačit A možná bych se s tím dostal i lehce nad 10 kHz
K obrázku - má to po stranách (a dole a nahoře) už trochu vyoblení směrem dovnitř, nebo se mi to zdá?
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
Zelený Hifista - pokročilec
![](images/avatars/2132217625acda301ccfcc.jpg)
Založený: 11 február 2018 Príspevky: 434 Bydlisko: Podkrkonoší
|
Zaslal: Pi marec 23, 2018 13:55:03 Predmet: |
|
|
Mabat: Jsou to jen radiusy, kolem celého obvodu a přední plocha je rovina. Jen ten zvukovod zasahuje až do obvodového radiusu, ale ten rozdíl oproti rovině tam je asi 0,2mm, takže to ani nejde vidět. CNCčko má pracovní prostor cca 2300*1300*700mm , takže metrovej zvukovod by udělat šel. On by nebyl problém udělat ani dvoumetrovej Tady jsem to frézoval ze 3 slepených desek (18+18+10mm) a na ně jsem nalepil ještě další desky pro zvukovod. Na větší (a příště už asi i na tuhle velikost) bych to lepil z kroužků (supereliptických Jen by se nějak musela zajistit přesnost usazení jednotlivých dílů při lepení. Určitě tam mám velké rezervy, tak jak jsem to dělal to bylo pracnější, než jsem čekal. Ideální by to bylo dělat rovnou po více kusech, aby se vyplatilo udělat nějaký přípravek. Tak bys mohl navrhnout nějakou pěknou stavebnici Ještě musím dodat, že ten tvar zvukovodu je moc pěknej a obzvlášť s těma velkejma radiusama. Taková matematicko estetická extáze. Krásný křivky
|
|
Návrat hore |
|
![](templates/subSilver/images/spacer.gif) |
|
