Zesilovač pro měření reproduktorů
Choď na stránku Predchádzajúca  1, 2, 3, 4, 5, 6

Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Reprosústavy
Zobraziť predchádzajúcu tému :: Zobraziť nasledujúcu tému
Autor Správa
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9443
Bydlisko: Praha

PríspevokZaslal: So september 01, 2018 12:21:21    Predmet: Odpovedať s citátom

Njn, bolo to bez zataze.

Skusil som odpajat jeden kondenzator a s multimetrom ukazuje spravnu hodnotu. Ostatne sa pri merani spravaju podobne ako ten jeden, ked som ho zapojil naspat.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
dustin
Hifi inventar


Založený: 06 október 2006
Príspevky: 4626
Bydlisko: Plzeň

PríspevokZaslal: So september 01, 2018 12:49:32    Predmet: Odpovedať s citátom

Holt stane se. O možnosti těch ochranných diod jsem nevěděl, jednoduché řešení.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ne september 02, 2018 17:21:01    Predmet: Odpovedať s citátom

Zesilovač s LM3886 je hotov, zatím bez zdroje, testování s lab. zdrojem. Všechno funguje, pokles na 20 kHz -3%, na 100 kHz -28% pro zátěž 4R, katalogové zapojení. Výkon podle napájecího napětí a zatěžovací impedance odpovídá datasheetu, jak jinak. Zajímavé to bude až s reálným zdrojem, jak poklesne napájení při větším odběru proudu.
Obvod nemá vstupní filtr, takže při buzení obdélníkem s hranami v ns jsou tam pochopitelně zákmity. Srovná se to nastavením generátoru rise time a fall time na 3 us. Vstupní filtr je nežádoucí, protože by mohl hýbat s frekvenční charakteristikou při regulaci amplitudy potenciometrem 10 kOhm. Chladič je dostatečně velký, takže i když jsou žebra vodorovně, v pohodě se to uchladí. Odběr bez zátěže 40 mA.

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ne september 02, 2018 18:34:01    Predmet: Odpovedať s citátom

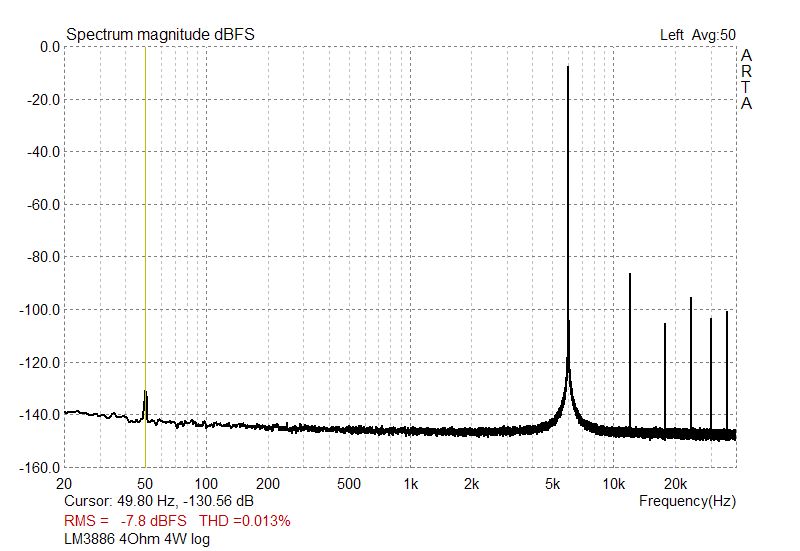

Povinné měření:
THD - no jo, je to čipamp. Ale jestli někomu těch třináct tisícín vadí, tak mě tedy ne.

THD v logaritmickém měřítku. Padesátka je minimální. Jenom abych se nevytahoval, napájené stabilizovaným zdrojem. Ale i tak to není špatné.

Bez zátěže, jen pro info...

EDIT: ta potvora hází obrázky v obráceném pořadí, ale vy si to přeberete...



 Description:
 Filesize:  18.34 KB
 Viewed:  24 Time(s)




 Description:
 Filesize:  20.56 KB
 Viewed:  26 Time(s)




 Description:
 Filesize:  18.47 KB
 Viewed:  19 Time(s)




_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
dustin
Hifi inventar


Založený: 06 október 2006
Príspevky: 4626
Bydlisko: Plzeň

PríspevokZaslal: Ne september 02, 2018 19:15:07    Predmet: Odpovedať s citátom

Líbí se mi, jak je to čisté. Rozdíl šumového dna mezi log a linear obrázkem je skoro 10dB, signál je stejně silný. To je měřené na vyšší vzorkovací frekvenci (48kHz vs. 96kHz)? Čím to měříš?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ne september 02, 2018 20:13:52    Predmet: Odpovedať s citátom

Na tu padesátku jsem dal vyšší FFT, aby šlo šumové dno dolů.
EMU1212 s vyměněnými operáky. Když pohledáš starší vlákna, probíralo se toho dost.

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19650

PríspevokZaslal: Ne september 02, 2018 20:18:34    Predmet: Odpovedať s citátom

Please davej i THD+N, pak to lze dopocitat. Toto je na krasu, nereal.
_________________
Sympre2 preamp, Bridged power amp, CNO-T25 repro
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ne september 02, 2018 21:54:48    Predmet: Odpovedať s citátom

THD+N mě přestalo zajímat v okamžiku, kdy jsem poprvé změřil čisté THD. Pokud bych to chtěl nějak podrobně analyzovat, měřil bych k tomu THD samostatně šum, případně koukal na šumové spektrum. THD+N vzniklo v době, kdy to metodika měření od sebe neuměla oddělit a z nějaké setrvačnosti se udává doposud, přestože je to naprostý nesmysl. Ano, obojí představuje nějaké rušení, které tam nemá být. Ale rozdíl mezi šumem rozprostřeným přes celé pásmo a diskrétními harmonickými kmitočty je tak propastný, že jejich prostý součet je zcela pro kočku.

Tady je to jenom pro kontrolu, že zesilovač funguje, jak má a všechny parametry jsou řádově lepší, než je potřeba pro měření reproduktorů.

V tom lesu harmonických nespatřuju žádnou krásu, nicméně je to zcela reálné a pravdivé měření.

Co lze dopočítat ?

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9443
Bydlisko: Praha

PríspevokZaslal: Po september 03, 2018 04:56:30    Predmet: Odpovedať s citátom

opa: staci zasktrnut jedno zasktavatko a je to...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Po september 03, 2018 08:22:10    Predmet: Odpovedať s citátom

miero napísal:
opa: staci zasktrnut jedno zasktavatko a je to...

Ale vždyť si ho tam zaškrtni, až budeš něco měřit. Co Ti brání ? Já tam to matoucí číslo k ničemu nepotřebuju. Wink

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9443
Bydlisko: Praha

PríspevokZaslal: Po september 03, 2018 08:34:42    Predmet: Odpovedať s citátom

To ze to nepotrebujes este neznamena, ze to nema zmysel :-)

Napr. z tych dvoch cisel vies vypocitat SNR
- http://www.analog.com/media/en/training-seminars/tutorials/MT-003.pdf
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Po september 03, 2018 09:18:32    Predmet: Odpovedať s citátom

To nemusím počítat, to můžu změřit rovnou.
Nicméně je to zajímavé, nechce se mi studovat dlouhý materiál. Embarassed
Můžeš napsat, jak se to dělá ?

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9443
Bydlisko: Praha

PríspevokZaslal: Po september 03, 2018 09:22:24    Predmet: Odpovedať s citátom

Prepocitas si obe hodnoty na decibely[1], napr. THD+N (%) je SINAD (dB), a potom vypocitas SNR podla vzorca v PDF na strane 7 ;-)

[1] http://www.sengpielaudio.com/calculator-thd.htm
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9443
Bydlisko: Praha

PríspevokZaslal: Po september 03, 2018 09:43:27    Predmet: Odpovedať s citátom

a zda sa ze na vsetko existuje na internete kalkulacka...
- http://www.analog.com/en/design-center/interactive-design-tools/snr-thd-sinad-calculator.html
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ut september 04, 2018 21:06:59    Predmet: Odpovedať s citátom

Tak mi to nedalo a zkusil jsem připojit malý repráček. A co byste řekli ? Hrálo to !
Jenom odstup šumu nic moc, protože hned vedle vrčel větrák od toho stab. zdroje. Smile
Budu to muset pořešit, ale jedno trafo je malý, druhý zase velký, já se picnu.
Nakonec ještě budu muset koupit trafo a moje pověst kolenovrta dostane další trhlinu.
Ale kdyby na to už došlo, odkud koupit hotové trafo, abych nemusel nechat něco namotávat v Tronicu ?
Stačí obyčejné EI 2 x 15V, nechci z toho tahat maximální výkon.
Mám z toho Transiwatu 2 x 18, jenže to je při zátěži a napájení 220 V. Na 230 V a naprázdno je na zdroji 2 x 28V DC a to je zbytečně moc.

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
dustin
Hifi inventar


Založený: 06 október 2006
Príspevky: 4626
Bydlisko: Plzeň

PríspevokZaslal: Ut september 04, 2018 21:34:34    Predmet: Odpovedať s citátom

Dvě obyč trafa 1x12V vyjdou obvykle levněji, než jedno s dvojitým vinutím - to už je "speciální". Běžně jsou ve stavobazarech/bazarech.

Nebo dva stejné adaptéry třídy II, často se doma nějaké válí...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9443
Bydlisko: Praha

PríspevokZaslal: Ut september 04, 2018 21:41:29    Predmet: Odpovedať s citátom

a musi byt trafo ked meanwell toysli dobre?
- inspiracia napr.: https://www.neurochrome.com/smps-86/
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ut september 04, 2018 21:59:35    Predmet: Odpovedať s citátom

miero napísal:
a musi byt trafo ked meanwell toysli dobre?
- inspiracia napr.: https://www.neurochrome.com/smps-86/

FUJ ! Nic spínanýho nevezmu do ruky. Stačí ten bordel, co dělaj LED žárovky, nabíječky a jiná havěť. Evil or Very Mad

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ut september 04, 2018 22:04:59    Predmet: Odpovedať s citátom

dustin napísal:
Dvě obyč trafa 1x12V vyjdou obvykle levněji, než jedno s dvojitým vinutím - to už je "speciální". Běžně jsou ve stavobazarech/bazarech.
Nebo dva stejné adaptéry třídy II, často se doma nějaké válí...


Kdybys věděl, co všechno se mi tu válí... Právě proto se vztekám, že jako na potvoru nic nepasuje. Samozřejmě dvě trafa nejsou na závadu, klidně to poskládám.
Teď mě napadlo, že se dělají malé toroidy na 12V halogeny. Ty teď stejně zakázali, takže by mohly být i se slevou. Budou mít 12V při plném zatížení, naprázdno by mohly dát víc. Jenom jestli jsou ve dvojce... Confused

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Po október 15, 2018 20:34:35    Predmet: Odpovedať s citátom

Tak jsem se zase malinko posunul dál. Nakonec jsem do zdroje dal trafo vykuchané ze zesilovače TW 600 CD, tedy klasické "Elektronika" 2 x 18V / 2A.
Jenom bych potřeboval poradit s pojistkami. V originále bylo jištěné v sekundáru 2x 3,15 A (T). Primár snad dokonce bez jištění !
Jakou pojistku dát do primáru ?
Je sekundár 3,15 A v pořádku ?

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ne október 21, 2018 20:37:00    Predmet: Odpovedať s citátom

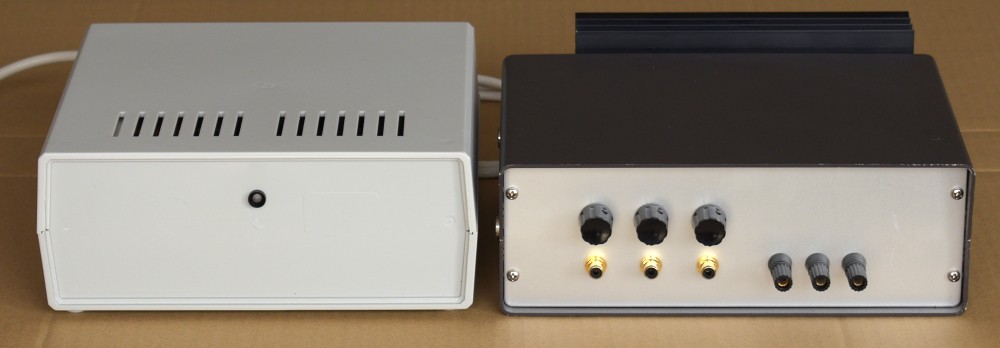

Nějak jsem to dokopal, pojistky "co dům dal" zatím drží.
Časem to ještě proměřím, teď je měřicí počítač zaneprázdněn digitalizací starých pásků na vypůjčeném magnetofonu.



 Description:
 Filesize:  45.17 KB
 Viewed:  26 Time(s)




_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9443
Bydlisko: Praha

PríspevokZaslal: Ne október 21, 2018 20:41:14    Predmet: Odpovedať s citátom

ooo, takze kedy budes merat nejake reprobedny?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Ne október 21, 2018 21:18:22    Predmet: Odpovedať s citátom

miero napísal:
ooo, takze kedy budes merat nejake reprobedny?

Né tak zhurta. Smile
Teď je na řadě univerzální předzesilovač pro elektretové mikrofony.
Jde o to, aby šel snadno přizpůsobit pro rozdílné proudy, které lezou z těch elektretů v rozmezí asi 0,15 až 0,5 mA beze změny citlivosti, tedy musí jít o zapojení s proudovým zdrojem.
Následuje porovnání mikrofonů a případně nějaká svépomocná kalibrace.
Potom měření jednotlivých reproduktorů včetně TS parametrů pro simulace.
Pak se uvidí...

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
mradio
Hifi obsluha


Založený: 20 január 2015
Príspevky: 2

PríspevokZaslal: Po február 04, 2019 18:51:14    Predmet: Odpovedať s citátom

to:opa ...tak nějaký čas utekl...jak pokračuješ...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10696
Bydlisko: Praha

PríspevokZaslal: Po február 04, 2019 21:59:41    Predmet: Odpovedať s citátom

Řeším ten předzesilovač. Vysápal jsem z elektretové kapsle JFET, který zesiluje signál z mikrofonu a měřím zkreslení. V klasickém dvoudrátovém zapojení se mi to vůbec nelíbí. Ale je to ve shodě se simulací i datasheetem 2SK596, tak to asi bude pravda. Přitom na tom zapojení běží všechny levné prodávané mikrofony, i ty s kalibrací a jinak vychvalované. Ono asi pro měření frekvenčky 1% nic není, ale jakmile by se mělo měřit zkreslení repráků, tak je zle.


 Description:
 Filesize:  29.18 KB
 Viewed:  13 Time(s)




_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Zobraziť príspevky z predchádzajúcich:
Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Reprosústavy Časy uvádzané v GMT + 1 hodina
Choď na stránku Predchádzajúca  1, 2, 3, 4, 5, 6
Strana 6 z 6


Prejdi na:
Nemôžete pridávať nové témy do tohto fóra.
Nemôžete odpovedať na témy v tomto fóre.
Nemôžete upravovať svoje príspevky v tomto fóre.
Nemôžete mazať svoje príspevky v tomto fóre.
Nemôžete hlasovať v tomto fóre.
Môžete pripojiť súbory do tohto fóra.
Môžete sťahovať súbory z tohto fóra.


Powered by phpBB © 2001, 2005 phpBB Group
Slovenský preklad phpBB Slovak - www.pcforum.sk
TOPlist
