Wadia 121


Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Digitál
Zobraziť predchádzajúcu tému :: Zobraziť nasledujúcu tému
Autor Správa
marwi
Hifi obsluha


Založený: 17 júl 2015
Príspevky: 27

PríspevokZaslal: So január 09, 2016 21:38:34    Predmet: Wadia 121 Odpovedať s citátom

Skusil niekto z tohto fora iny napajaci zdroj, nizkosumovy linearny, pre Wadia 121
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
peto413
Hifi obsluha


Založený: 26 február 2007
Príspevky: 49
Bydlisko: Bratislava

PríspevokZaslal: Po január 11, 2016 20:39:15    Predmet: wadia 121 linearny zdroj Odpovedať s citátom

Poslal som ti ss.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
marwi
Hifi obsluha


Založený: 17 júl 2015
Príspevky: 27

PríspevokZaslal: Pi január 15, 2016 15:06:44    Predmet: Odpovedať s citátom

Dakujem.
Ostatni s tym nemate skusenost ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
eugen
Hifista


Založený: 27 február 2013
Príspevky: 223
Bydlisko: HC

PríspevokZaslal: Pi január 15, 2016 18:47:31    Predmet: Odpovedať s citátom

peto 413
Z tejto SS vieme figu.

Mam W121 a nevidím prínos vo výmene zdroja. Prečo si všetci myslia, že výrobca k prístroju za 1500E dá nevhodný zdroj?

_________________
Muj ty svete kulatej
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
marwi
Hifi obsluha


Založený: 17 júl 2015
Príspevky: 27

PríspevokZaslal: Pi január 15, 2016 20:31:28    Predmet: Odpovedať s citátom

Z principu cinnosti robi spinanny zdroj vf "bordel" ktory sa moze dostat do napajaneho pristroja a zhorsit tak jeho funkciu. Linearny zdroj vytvara rusenie v ovela mensej miere, vlastne iba usmernovacie diody a stabilizatory napatia, ale v daleko mensej miere ako to robi spinany zdroj.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
eugen
Hifista


Založený: 27 február 2013
Príspevky: 223
Bydlisko: HC

PríspevokZaslal: Po január 18, 2016 06:57:07    Predmet: Odpovedať s citátom

Že by to páni s Wadia nevedeli? Dať k prístroju s odberom pár W klasický zdoj by bolo zrejme ľahké a ak by bol jeho prínos zretelný, tak by ho tam dali.
Ved stačí sa napichnúť oscikom na napájanie a pozrieť, či tam lezie nejaký ten vf balast.
Ak áno, tak skúsiť klasiku či sa to pozná....

_________________
Muj ty svete kulatej
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
peto413
Hifi obsluha


Založený: 26 február 2007
Príspevky: 49
Bydlisko: Bratislava

PríspevokZaslal: Ut február 09, 2016 22:07:59    Predmet: Odpovedať s citátom

Bohuzial wadia 121 je komercny pristroj, ktory ma aj kompromisy. Tu je link, kde vidno vf rusenie smps zdroja http://www.audvance.com/ Tu je aj schema dacu http://forum.vegalab.ru/attachment.php?attachmentid=248771&d=1445619489
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
dustin
Hifi inventar


Založený: 06 október 2006
Príspevky: 4642
Bydlisko: Plzeň

PríspevokZaslal: St február 10, 2016 08:53:53    Predmet: Odpovedať s citátom

Tak vyrobit si k tomu lineární zdroj +12V, -12V, 5V je jednoduché, když jej to má externí přes konektor. Nakonec to někdo může porovnat i s ATX zdrojem z PC Smile
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
marwi
Hifi obsluha


Založený: 17 júl 2015
Príspevky: 27

PríspevokZaslal: St február 10, 2016 14:12:03    Predmet: Odpovedať s citátom

Peto 413, nemas nahodou aj schemu napajacieho zdroja pre w121 ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Henri
Hifista - zaslúžilec


Založený: 30 marec 2015
Príspevky: 611

PríspevokZaslal: St február 10, 2016 15:53:41    Predmet: Odpovedať s citátom

peto413 napísal:
Bohuzial wadia 121 je komercny pristroj, ktory ma aj kompromisy. Tu je link, kde vidno vf rusenie smps zdroja http://www.audvance.com/ Tu je aj schema dacu http://forum.vegalab.ru/attachment.php?attachmentid=248771&d=1445619489


Zdravim. Áno Wadia 121 je silne kompromisný DAC. Treba si ale uvedomiť , že “nová“ Wadia – súčasť Talianskeho holdingu Fine Sounds Group s čínskym kapitálom, nie je to iste čo stará WADIA. Je to bežný príklad vykrádania značky čínskymi súdruhmi.
Wadiu 121 som mal nejaký čas doma a dosť ma sklamala. Nie je sa čomu čudovať ,potvrdzuje to aj vývoj ceny na nete z cca priemernej ceny 1400 Eur asi po 4-roch mesiacoch prudko klesla skoro na polovicu, ale naše kamenne hifi štúdia ju nadalej vraj v “ akcii“ ponúkali za 1200 Eur.
Spínaný zdroj nie je z princípu hlavný problém – používa ho mnoho renomovaných DACov a ma ho aj BVA v svojom predzosilňovači. No v ekonomickom podani -"á la" Wadia musím tuto výmenu doporučiť

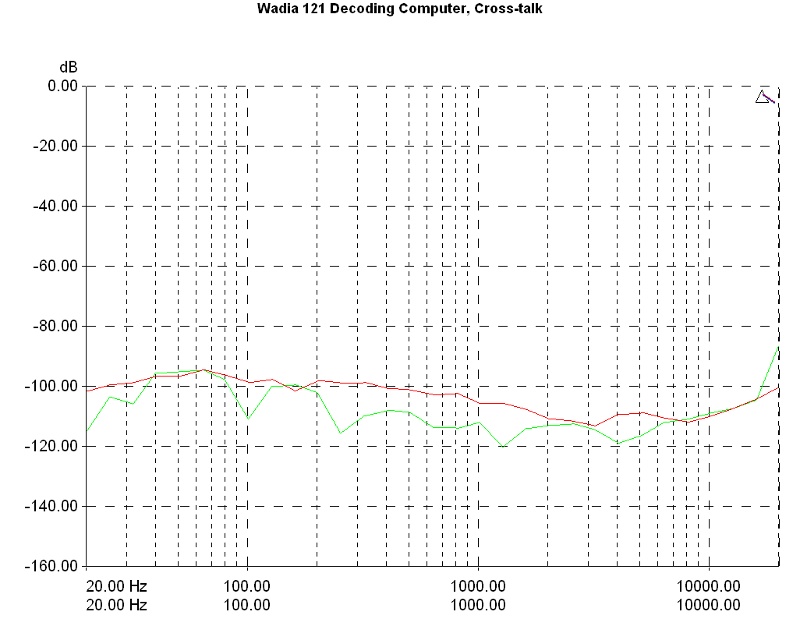

obr.1
Hlavne problémy sú žiaľ inde : S/PDIF je cez prastarý CS8416 (Cirrus Logic), USB streaming je síce asynchrónny ale XMOS je napájané z USB
digitálneho spracovanie signálu je cez FPGA !(Altera) ktoré zahŕňa aj povestný DigiMaster-algoritmus Wadia, t.j. 4x prevzorkovanie - lacnejšie riešenia cez FPGA zrejme nie je to pravé orechové a nastavenie úrovne signálu sa vykonáva v digitálnej doméne
Hodiny DACu sú variabilne a synchronizované zo vstupného signálu (technika pripomínajúce PLL, avšak riešene v obvode FPGA ) A ešte I/V prevod, je založená na obvode, Wadia Swiftcurrent SC-5, ktorý nevyužíva žiadnu spätnú väzbu. A ešte meranie linearity a súbehu

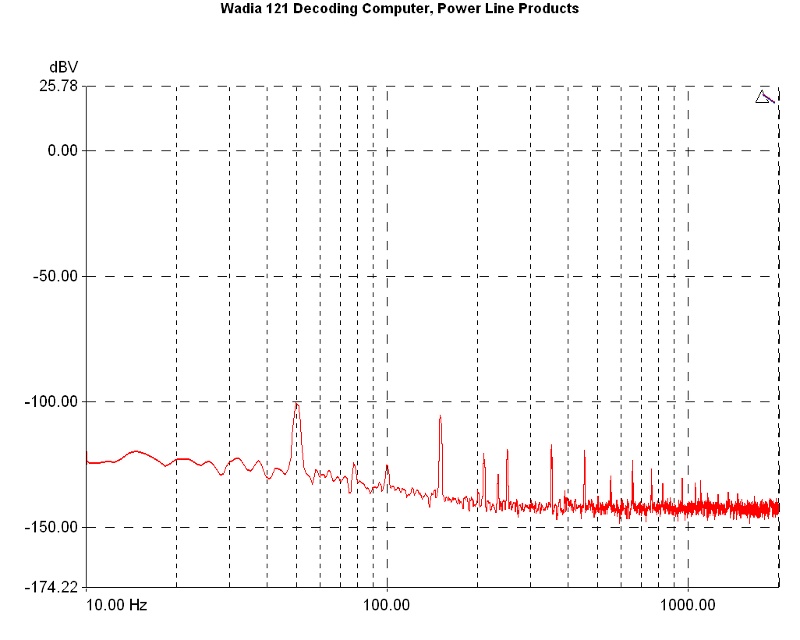

-meranie šumu v súvislosti s elektrickým vedenim bolo asi -110dBFS a -104.5dBFS pre pravý a ľavý kanal
obr.2



 Description:
 Filesize:  109.74 KB
 Viewed:  120 Time(s)




 Description:
 Filesize:  129.78 KB
 Viewed:  117 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
eugen
Hifista


Založený: 27 február 2013
Príspevky: 223
Bydlisko: HC

PríspevokZaslal: Po február 29, 2016 11:12:33    Predmet: Odpovedať s citátom

Henri -
Čím si ju (-W121) nahradil?

_________________
Muj ty svete kulatej
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Henri
Hifista - zaslúžilec


Založený: 30 marec 2015
Príspevky: 611

PríspevokZaslal: Po február 29, 2016 11:35:10    Predmet: Odpovedať s citátom

eugen napísal:
Henri -
Čím si ju (-W121) nahradil?

Ahoj, dočasne mojim starým profi DACom -Konnekt (TC Electronic ) aj kadečím možným aj nemožným(bolo toho viac) a čakám na prototyp nového DACu od popredného českého výrobcu (beta-tester, podrobnosti neskor ) Wink
Na Wadiu 121 sa zvukovo dosť ponášal aj Gustard X 12 a stal polovičku.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
vlado222
Hifi expert


Založený: 10 február 2011
Príspevky: 1135

PríspevokZaslal: Po február 29, 2016 11:53:56    Predmet: Odpovedať s citátom

marwi napísal:
Z principu cinnosti robi spinanny zdroj vf "bordel" ktory sa moze dostat do napajaneho pristroja a zhorsit tak jeho funkciu. Linearny zdroj vytvara rusenie v ovela mensej miere, vlastne iba usmernovacie diody a stabilizatory napatia, ale v daleko mensej miere ako to robi spinany zdroj.

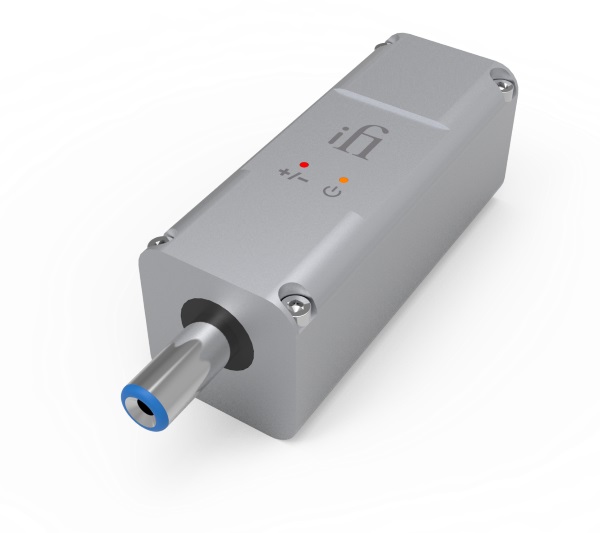

Možno by pomohlo toto -> http://www.svetaudia.cz/ifi-dc-ipurifier-filtr-pro-spinane-zdroje/200

citácia:
Primárním úkolem iFi DC iPurifier je snížení úrovně šumů u levných impulsních zdrojů ve formě obecně známých adaptérů s „kolíkem“, které jsou dodávány jako napájecí zdroje k levným převodníkům či notebookům a dalším zařízením. Ty jsou většinou velmi levné a jsou osazený výkonovými tranzistory, při jejichž spínání, respektive práci dochází ke vzniku rušení. Kvalita napájení se projevuje zásadním způsobem především u audio zařízení, kde spínané zdroje nejsou až na výjimky vítaným řešením. iFi DC iPurifier slibuje razantní snížení šumů projevujících se na výstupu těchto zdrojů napájení. Firma tvrdí, že výsledkem snížení šumů je zvýšení dynamiky. Tak trošku marketingově se zde žongluje s údaji o snížení šumů (až 100 000krát) v závislosti na frekvenci a nárůstem dynamiky mezi 50 a 100 dB. Je zřejmé, že tady by mohl marketing iFi narazit i u poučeného lajka.
Výrobce v případě iFi DC iPurifier staví na principech a řešeních použitých u iFi Micro iUSB3.0 s technologií Active Noise Cancellation, která je založena především na generování protifáze, jež má v konečném důsledku eliminovat nastřádané interference v napájecím řetězci. i



 Description:
 Filesize:  28.45 KB
 Viewed:  103 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9525
Bydlisko: Praha

PríspevokZaslal: Po február 29, 2016 12:17:36    Predmet: Odpovedať s citátom

a nebolo by jednoduchsie a lepsie tam dat poctivy linearny zdroj?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
marwi
Hifi obsluha


Založený: 17 júl 2015
Príspevky: 27

PríspevokZaslal: Po február 29, 2016 12:26:03    Predmet: Odpovedať s citátom

Cielom mojej otazky bolo, ci sa oplati vyrobit nizkosumovy linearny zdroj...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
vlado222
Hifi expert


Založený: 10 február 2011
Príspevky: 1135

PríspevokZaslal: Po február 29, 2016 12:33:16    Predmet: Odpovedať s citátom

miero napísal:
a nebolo by jednoduchsie a lepsie tam dat poctivy linearny zdroj?

Podľa mňa určite hej.
Iba som tu zavesil jednu z možností.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9525
Bydlisko: Praha

PríspevokZaslal: Po február 29, 2016 12:37:27    Predmet: Odpovedať s citátom

ono mozno nemusi byt ani nizkosumovy, pretoze v tom prevodniku budu pravdepodobne dalsie regulatory. kolko vlastne voltov potrebuje ten prevodnik? predpokladam, ze DC.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
marwi
Hifi obsluha


Založený: 17 júl 2015
Príspevky: 27

PríspevokZaslal: Po február 29, 2016 12:55:27    Predmet: Odpovedať s citátom

+12V, -12V, 5V
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9525
Bydlisko: Praha

PríspevokZaslal: Po február 29, 2016 13:05:08    Predmet: Odpovedať s citátom

By mohlo ist pouzit nieco taketo, akurat sa informuj, ci je mozne znizit napajanie na 5V.
http://www.customworks.cz/da-converter/dualni-napajeci-zdroj
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
marwi
Hifi obsluha


Založený: 17 júl 2015
Príspevky: 27

PríspevokZaslal: Ut november 01, 2016 08:02:49    Predmet: wadia Odpovedať s citátom

Tak vcera som konecne pocul, ake zmeny nastanu s pripojenym slusnym linearnym zdrojom. Pouzitie takehoto zdroja mozem vyrazne doporucit ...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
tm_watch
Hifi obsluha


Založený: 17 február 2015
Príspevky: 36

PríspevokZaslal: Ut november 01, 2016 16:34:51    Predmet: Odpovedať s citátom

O jaký typ zdroje se jedná?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
marwi
Hifi obsluha


Založený: 17 júl 2015
Príspevky: 27

PríspevokZaslal: Ut november 01, 2016 19:44:57    Predmet: wadia Odpovedať s citátom

Ide o vlastnu konstrukciu pomocou 3 transformatorov...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
eugen
Hifista


Založený: 27 február 2013
Príspevky: 223
Bydlisko: HC

PríspevokZaslal: Pi december 16, 2016 13:31:34    Predmet: zdroj W121 Odpovedať s citátom

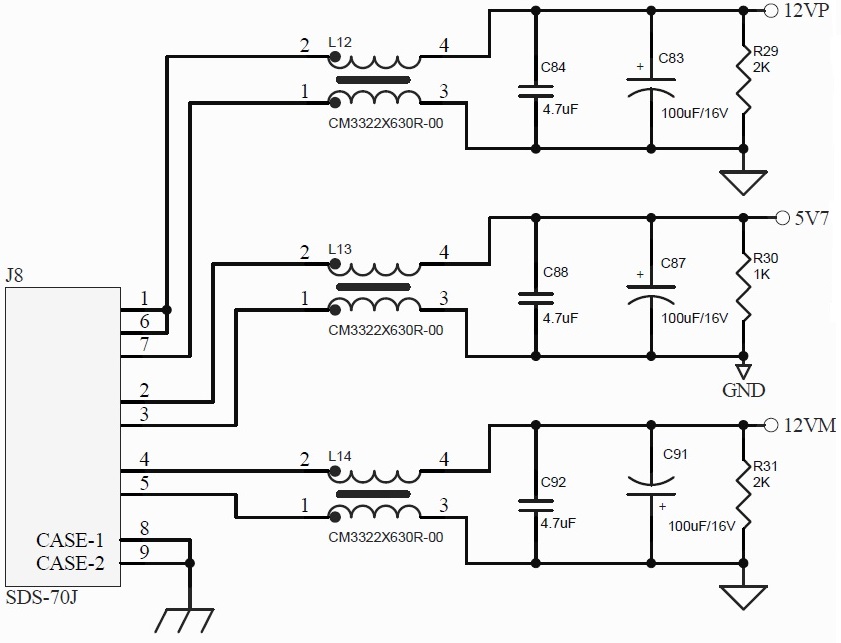

Tu je schema vstupu napájania W121


W121 vstup napaj filtreA.jpg
 Description:
 Filesize:  85.4 KB
 Viewed:  74 Time(s)

W121 vstup napaj filtreA.jpg



_________________
Muj ty svete kulatej
