Malý hrdina od Thermopyl
Choď na stránku 1, 2, 3, 4  Ďalšia

Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Bojisko / offtopisko
Zobraziť predchádzajúcu tému :: Zobraziť nasledujúcu tému
Autor Správa
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19526

PríspevokZaslal: Ut október 24, 2017 13:49:09    Predmet: Malý hrdina od Thermopyl Odpovedať s citátom

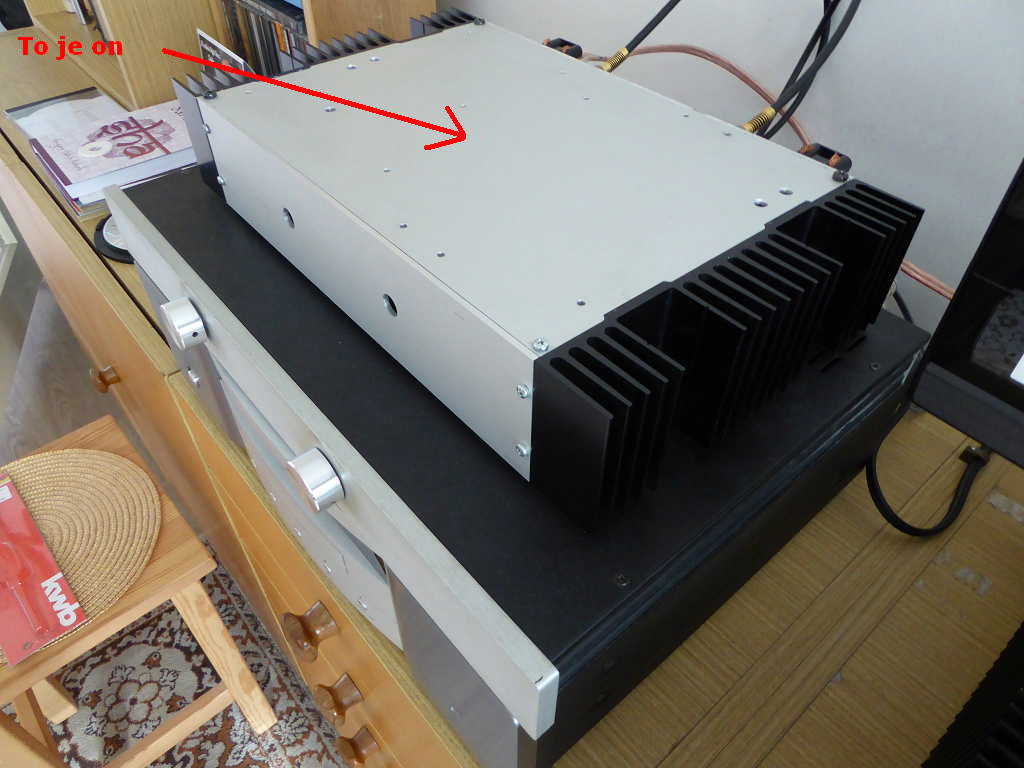

Vzhledem k dosažené plichtě, viz

http://hifi.slovanet.sk/bb/viewtopic.php?p=295609#295609

jej musím nazvat velkým vítězem. Je menší, než preamp i než CD přehravač Rotfl Rotfl Rotfl
a hraje jak z praku Wink



 Description:
 Filesize:  158.85 KB
 Viewed:  60 Time(s)




_________________
Dispre-JFET mod. preamp, ExtremA power buffer, CNO-T25 repro
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: Ut október 24, 2017 13:59:33    Predmet: Odpovedať s citátom

a nepripravis k tomu prosim i nejaku stavebnicu, nenasiel som pre to ziaden ziaden kit ... wtf cinania, nejak to flakaju :)
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19526

PríspevokZaslal: Ut október 24, 2017 14:09:52    Predmet: Odpovedať s citátom

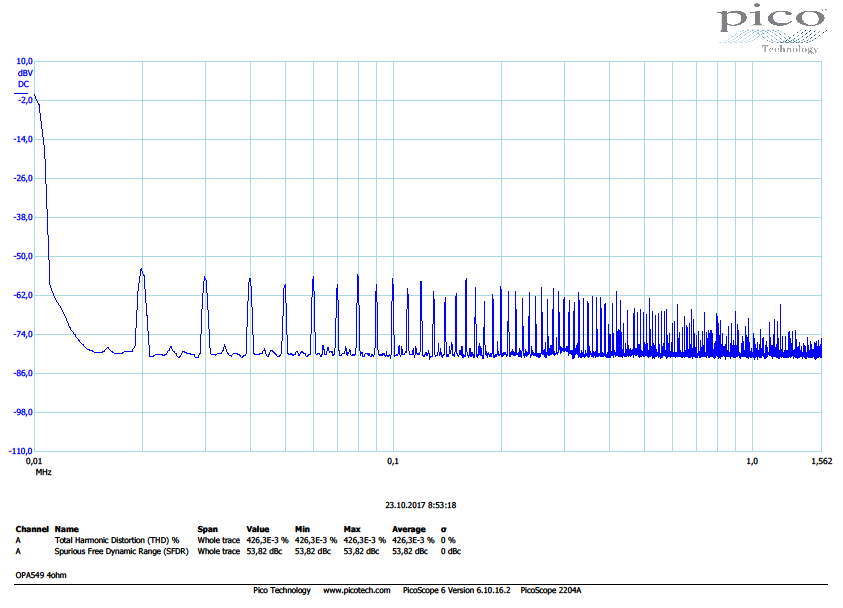

No byla by to sranda, ani nevím, jestli se ten chip ještě vyrábí. Je to jednoduché, jako facka. Vychází krátké signáloví cesty, nedá se to zkazit a je to naprosto stabilní. Krabici jsem dělal v roce 2006 od píky (ač design na oko připomíná CustomWorks, tak jsem fakt nekopíroval Laughing, ještě byli chlapci někde na houbách ), jsou to 2 chladiče z GéEmka a k tomu v AutoCadu namalované díly, aby to sedlo a vypadá to dost dobře. No pár děr navíc na krytu je proto, že škatule pak sloužila pro zdroj pro IA .... při rozjezdu projektu za stovky x 10(exp6) CZK.


 Description:
 Filesize:  13.67 KB
 Viewed:  85 Time(s)




_________________
Dispre-JFET mod. preamp, ExtremA power buffer, CNO-T25 repro


Naposledy upravil PMA dňa Ut október 24, 2017 14:13:35, celkom upravené 1 krát.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19526

PríspevokZaslal: Ut október 24, 2017 14:12:22    Predmet: Odpovedať s citátom

Miro, mohli bychom udělat test proti NAD3020 Smile
_________________
Dispre-JFET mod. preamp, ExtremA power buffer, CNO-T25 repro
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: Ut október 24, 2017 14:32:33    Predmet: Odpovedať s citátom

predava, ale je nejaky drahy 672 Kč za kus
- http://cz.farnell.com/texas-instruments/opa549t/op-amp-0-9mhz-9v-us-1000uv-to220/dp/1097484

myslis ten NAD "D" 3020 ... to by sme mohli, akurat ten class-d nema rovnu charku a ubytok vysok asi bude poznat
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: Ut október 24, 2017 14:34:21    Predmet: Odpovedať s citátom

no ale keby sa ten operak dal do spatnej vazby podobne ako https://www.neurochrome.com/modulus-86-rev-2-1/ tak by to mohlo byt fajne, ne?

akurat aky operak zvolit ... ten tvoj oblubeny MA1458?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19526

PríspevokZaslal: Ut október 24, 2017 14:49:37    Predmet: Odpovedať s citátom

Jo, napadlo mě totéž už docela dávno. Jen by bylo potřeba pořešit stabilitu, ta je takhle bezproblémová. Pokud by se měla zhoršit, je lepší to nedělat. Nemá cenu se honit za obrázky. Je to asi 10 let, co jsem dělal i s LM3886. Proti OPA549 podstatně lepší měřené parametry v audio pásmo, současně podstatně horší stabilita a "háklivost" na všechno možné. Znáš to.
_________________
Dispre-JFET mod. preamp, ExtremA power buffer, CNO-T25 repro
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
Karel S.
Hifista - zaslúžilec


Založený: 12 jún 2010
Príspevky: 610
Bydlisko: Praha

PríspevokZaslal: Ut október 24, 2017 17:31:19    Predmet: Odpovedať s citátom

Nedávno jsem pro jiné účely (regulace) hledal nějaké operáky s vyšším rozsahem napájecích napětí a samozřejmě... člověka napadne použití i pro to zvrhlé audio...
Dosti se mi líbil OPA453 (Un = ±40V, rychlejší, SR >23V/us, menší šum).
http://www.ti.com/lit/ds/symlink/opa452.pdf
Dá se pořídit za cca 200,-Kč, ale musel by se doplnit o výstupní tranzistory (Io=50mA). To by snad ale nebyl problém. Použití i jen jako kompletního budiče by konstrukci o hodně usnadnilo (stabilita atd.).
Problémem je, že se PMA sám kdysi tomuto svémo konceptu vysmíval z parametrových důvodů a označoval to jen za takovou hračku. Tak jak to tedy je opravdu?
Jinak musím upozornit, že klony LM3886 se hojně a s úspěchem používají v průmyslu na pozici výkonového operačního zesilovače (Např. pro vychylovací galvo - hlavice značkovacích laserů). Důvodem je jistě cena, ale parametrově se také nejedná o nějakou nenáročnou aplikaci (rychlost, stabilita...).
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10398
Bydlisko: Praha

PríspevokZaslal: St október 25, 2017 12:08:50    Predmet: Odpovedať s citátom

Karel S. napísal:
Dá se pořídit za cca 200,-Kč, ale musel by se doplnit o výstupní tranzistory (Io=50mA). To by snad ale nebyl problém. Použití i jen jako kompletního budiče by konstrukci o hodně usnadnilo (stabilita atd.).

A proč tak složitě, když integrované budiče koncáků speciálně pro audio existují ?

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: St október 25, 2017 13:00:17    Predmet: Odpovedať s citátom

opa, vsak to Karel napisal...
Karel S. napísal:
+/-40V, rychlejší, SR >23V/us, menší šum ... Použití i jen jako kompletního budiče by konstrukci o hodně usnadnilo (stabilita atd.).

Karle, neskusis pre to navrhnut DPS?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19526

PríspevokZaslal: St október 25, 2017 16:20:37    Predmet: Odpovedať s citátom

Jen abychom věděli, o čem tu v případě 549 mluvíme, tak jsem udělal měření na nejlepší kombinaci D/A a A/D, co mám, tj. D/A DacMagic Plus krmený z optiky a A/D je SB USB Xfi HD. Ta měření jsou vždy bez zátěže a se zátěží 4ohm, THD vs. frekv je pro rozkmit 31Vpp a další měření v závislosti na amplitudě jsou do 31Vpp. Tak napřed THD vs. frekvence a vs. amplituda (1kHz). Se zátěží je to větší zkreslení.


 Description:
OPA549 THD vs. amplituda na 1kHz
 Filesize:  50.67 KB
 Viewed:  32 Time(s)

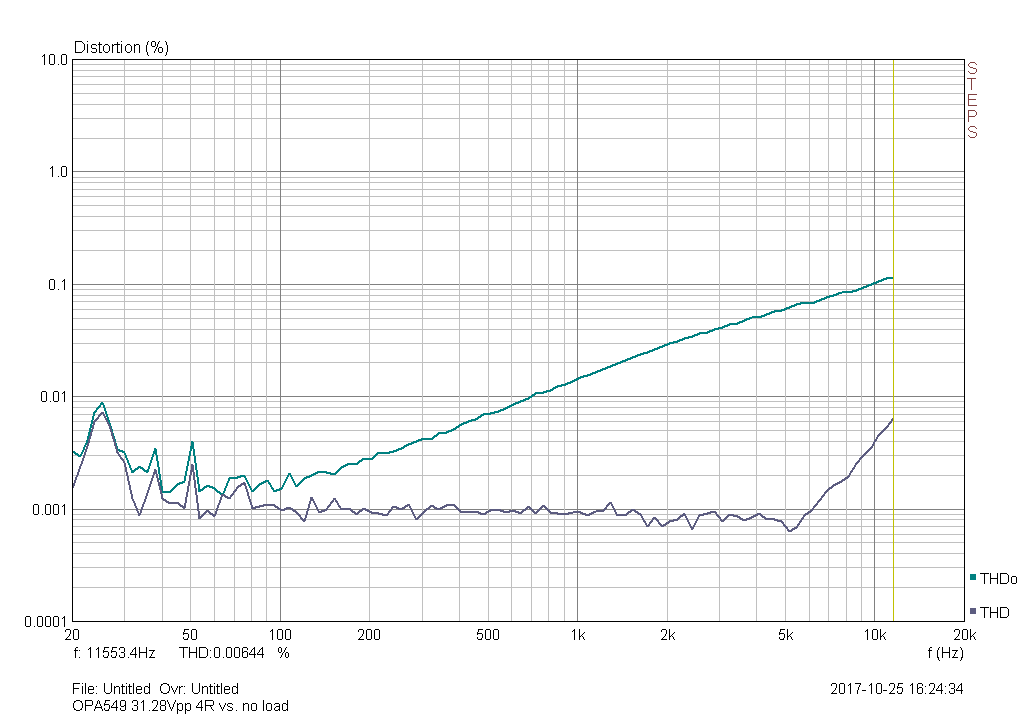

 Description:
OPA549 vs. frekvence
 Filesize:  48.55 KB
 Viewed:  27 Time(s)




_________________
Dispre-JFET mod. preamp, ExtremA power buffer, CNO-T25 repro
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19526

PríspevokZaslal: St október 25, 2017 16:25:09    Predmet: Odpovedať s citátom

Ještě intermodulace v závislosti na amplitudě, zase do 31Vpp a bez zátěže a pro 4 ohm.


 Description:
CCIF IMD 13+14kHz
 Filesize:  50.1 KB
 Viewed:  35 Time(s)




 Description:
DIN IMD 250Hz+8kHz
 Filesize:  50.95 KB
 Viewed:  34 Time(s)




_________________
Dispre-JFET mod. preamp, ExtremA power buffer, CNO-T25 repro
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19526

PríspevokZaslal: St október 25, 2017 16:30:18    Predmet: Odpovedať s citátom

Zkreslení na 10KHz měřené až do 1,5MHz, zátěž 4ohm a výstupní napětí 1Vrms.


 Description:
Spektrum 10kHz, 1Vef/4ohm
 Filesize:  52.88 KB
 Viewed:  40 Time(s)




_________________
Dispre-JFET mod. preamp, ExtremA power buffer, CNO-T25 repro
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: St október 25, 2017 19:03:22    Predmet: Odpovedať s citátom

mozno to, ze to ma vsetky harmonicke na podobnej urovni stazuje identifikaciu...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Karel S.
Hifista - zaslúžilec


Založený: 12 jún 2010
Príspevky: 610
Bydlisko: Praha

PríspevokZaslal: St október 25, 2017 20:11:58    Predmet: Odpovedať s citátom

To OPA:
Budiče koncáků existují a existují i koncáky. Trpí stejnými problémy.

To Miero:
Ne. Nádeničiny typu návrh PCB mám poslední dobu plné kecky. Teoretizování je jedna věc, hodiny a dny zbůhdarma promarněného života druhá. Zde (narozdíl od jiných projektů) neexistuje žádná poptávka, a ani to nikoho nikam odborně neposune. Proč tedy dělat něco takového?
Jiná věc by byla, využít jako budič kvalitní operáky pro ověření si trochu něčeho jiného - třeba při konstrukci celosymetrického zesilovače (na bázi OPA1632) - ale zase... Proč?
Pokud se nudíš a máš volný čas, mohu poskytnout program, zaškolím, můžeš si sám užít dlouhých bezesných nocí... Wink
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10398
Bydlisko: Praha

PríspevokZaslal: Pi október 27, 2017 23:47:53    Predmet: Odpovedať s citátom

Do prdele, kam se poděly budiče koncových tranzistorů ala LM4702 a další ???
To jako zmizely ze světa ? No

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19526

PríspevokZaslal: Ut október 31, 2017 22:16:49    Predmet: Odpovedať s citátom

Minimální systém - SPDIF koax, DAC, zes s co nejkratšími kabely k bednám. Optimální by bylo udělat zesy 2 a každý dát ke své bedně a tím zcela eliminovat vliv reprokabelu.


 Description:
Minisystém
 Filesize:  148.54 KB
 Viewed:  81 Time(s)




_________________
Dispre-JFET mod. preamp, ExtremA power buffer, CNO-T25 repro
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 9411

PríspevokZaslal: St november 01, 2017 10:22:12    Predmet: Odpovedať s citátom

Tristní. Že se na to v takových podmínkách nevykašleš.

Kratší reprokabely...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
dustin
Hifi inventar


Založený: 06 október 2006
Príspevky: 4316
Bydlisko: Plzeň

PríspevokZaslal: St november 01, 2017 10:25:02    Predmet: Odpovedať s citátom

MaBat: Nechceš se vyjadřovat jen k technickým věcem a nezaplevelovat to tu soukromými záležitostmi? Díky.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 9411

PríspevokZaslal: St november 01, 2017 10:25:59    Predmet: Odpovedať s citátom

Komentuji ty akustické podmínky. Tam se jako dělají všechny ty "poslechové testy"? Jakou pak mají relevanci? Tobě to přijde normální?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
dustin
Hifi inventar


Založený: 06 október 2006
Príspevky: 4316
Bydlisko: Plzeň

PríspevokZaslal: St november 01, 2017 10:41:26    Predmet: Odpovedať s citátom

Relevantní jsou pro Pavlovo podmínky a uši. Jako všechny poslechové testy. Proč bych s tím měl mít problém? Když budu chtít ověřit svůj prostor/řetězec/uši, udělám si vlastní test doma.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 9411

PríspevokZaslal: St november 01, 2017 10:47:06    Predmet: Odpovedať s citátom

Tohle je jako dělat degustaci někde ve stoce. Nic proti, jen mě to udivilo. To snad napsat můžu.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: St november 01, 2017 11:07:56    Predmet: Odpovedať s citátom

MaBat, ked uz si to nahryzol, skus rozviest to tvoje pohorsenie nad akustickymi podmienkami u PMA. Napriklad, kde tam vidis najvacsi problem?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 9411

PríspevokZaslal: St november 01, 2017 11:22:52    Predmet: Odpovedať s citátom

Nic, tímhle už jsem přišel úplně o všechny iluze.
- Odpověď na tuto otázku by to možná chtělo vyžadovat v nějakém vstupním dotazníku při registraci. S tou fotkou. Všichni by si ušetřili spoustu času a nervů Smile
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: St november 01, 2017 12:00:46    Predmet: Odpovedať s citátom

Problem je, ze podobne priestory moze mat kludne i 90% clenov tohoto fora a zial s tym nemozu nic spravit, resp. mozno mozu, ale nevedia co.

Skus napisat to kratke vyjadrenie ... prosim ...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Kocmeister
Hifista - pokročilec


Založený: 09 október 2008
Príspevky: 320
Bydlisko: Praha 6 - Břevnov

PríspevokZaslal: St november 01, 2017 12:15:33    Predmet: Odpovedať s citátom

Podobný prostory bezpochyby má velké procento fóra a taky na tom nevidim nic negativního. Vůbec to nemusí znamenat, že je tam nějaký mód místnosti, který vše smaže. Slyšet rozdíly mezi komponenty tam samozřejmě jsou stejně dobře jako v nějaké akusticky upravené místnosti.
_________________
REPRO: Ghibli by Kocour, 2x sub B&W Nautilus ASW 825, AMP: Audionet SAM G2, DAC: Chord Qutest + baterie, SLUCHÁTKA: Senn HD800, dále filtrace, spoustu drátů a jiné snake oily...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
bacil2
Hifi expert


Založený: 29 marec 2013
Príspevky: 1191

PríspevokZaslal: St november 01, 2017 13:18:22    Predmet: Odpovedať s citátom

miero napísal:
Problem je, ze podobne priestory moze mat kludne i 90% clenov tohoto fora a zial s tym nemozu nic spravit, resp. mozno mozu, ale nevedia co. ...

Hlavný problém je v tom, že niektorí jedinci disponujúci hentakým "posluchovým bekraundom" trpia obsedantnou potrebou edukatívne pôsobiť na všetkých ostatných Laughing

_________________
Suchý ňúter mokrý ven
želáme vám dobrý den
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 9411

PríspevokZaslal: St november 01, 2017 13:29:51    Predmet: Odpovedať s citátom

Tady se tomu říká sebereflexe.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: St november 01, 2017 13:34:28    Predmet: Odpovedať s citátom

Tak nic, predpokladam, ze sa MaBatovi na obrazku od PMA hlavne nezda nedostatok priestoru okolo repro. A tiez ze balkonove okno je len za jednou benou, tzn. ze to nie je symetricke.

Otazka, co s tym spravit? Pouzivat monitory na blizky posluch asi riesenie pre obyvacku nebude.

Tie repro asi nebudu na vyskach vyzarovat siroko, tak mozno to az tak posluchu hudby nevadi.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 9063
Bydlisko: Praha

PríspevokZaslal: St november 01, 2017 18:57:15    Predmet: Odpovedať s citátom

Na ukazku ponukam podobne neidealny a stale provizorny setup u mna doma. A zosilnovac s integrovanym DACom pouzivam este mensi... to velke vedla, to je PC :D


 Description:
 Filesize:  90.89 KB
 Viewed:  40 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Zobraziť príspevky z predchádzajúcich:
Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Bojisko / offtopisko Časy uvádzané v GMT + 1 hodina
Choď na stránku 1, 2, 3, 4  Ďalšia
Strana 1 z 4


Prejdi na:
Nemôžete pridávať nové témy do tohto fóra.
Nemôžete odpovedať na témy v tomto fóre.
Nemôžete upravovať svoje príspevky v tomto fóre.
Nemôžete mazať svoje príspevky v tomto fóre.
Nemôžete hlasovať v tomto fóre.
Môžete pripojiť súbory do tohto fóra.
Môžete sťahovať súbory z tohto fóra.


Powered by phpBB © 2001, 2005 phpBB Group
Slovenský preklad phpBB Slovak - www.pcforum.sk
TOPlist
