Rozhodol som sa, ze jednu sadu D2+zdroj "narvem" do jedinej krabicky a bude z toho "prenosny" headamp.

Hammond : http://www.hammondmfg.com/pdf/1455T2201.pdf

Bohuzial to nebude jednoduche, kedze povodny navrh s tym pochopitelne nemohol ratat.

3polove konektory pochopitelne nebudu osadene-vadili by uchyteniu, vodice spajkovane napriamo. V zdroji su pouzite rozmerovo mensie kondenzatory C9/C10.
Bude nutne viest signal popod/ponad dosku zdroja, co nie je idealne, ale prezijem to, to je ten mensi problem...

PCB este nie su ocistene, nekritizovat

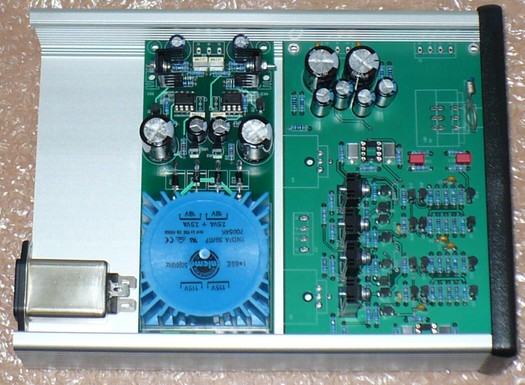

Nahlad zhora:


Pohlad zospodu PCB:


Co je ale vacsi problem - vzdialenost AC 230V od bocneho vodiaceho profilu je iba 3mm. Myslim, ze by sa dala pouzit pridavna izolacia.

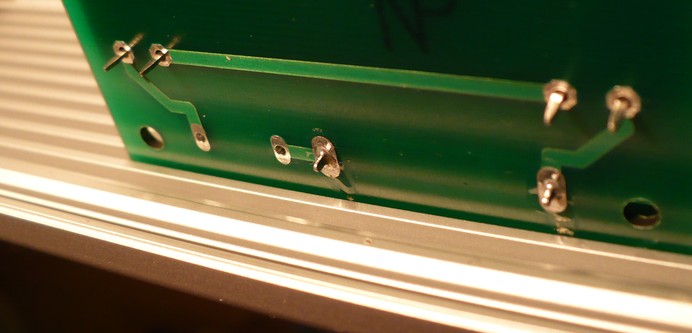

A na opacnej strane, usmernene + i - DC je "odizolovane" od zarezu v profile iba nevodivou maskou PCB.

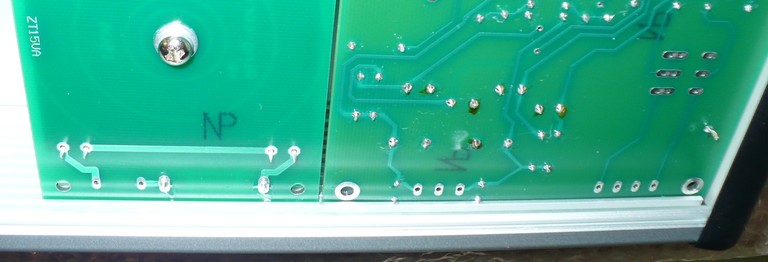

Zdroj zospodu:

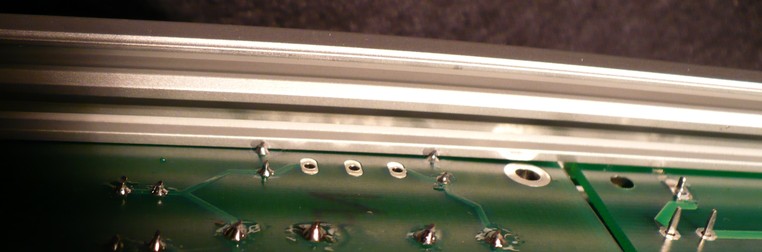

Dispre2 zospodu:
C5,C9 na vstupe napajania sa dotykaju chassis - to by sa prinajhorsom dalo prebastlit.



Este je samozrejme moznost pouzit nejaku plastovu krabicu, pripadne oddelit zdroj (alebo vybrat trafo z dosky, pouzit mensie EI a priviest na PCB az sekundarne napatie, miesto pre trafo by sa naslo), ale to su vsetko nahradne plany
Ak by sa to podarilo dobre odizolovat, stalo by za uvahu aj 2 zilove napajanie.

Z tohoto vlastne vyplyvaju aj moje navrhy na upravu D2 PCB (pre jej univerzalnejsie pouzitie/osadzanie) -
- ponechanie volneho miesta na okrajoch PCB D2
- C5,C9 pootocit o 90st., takto sa ich spolocna zem opiera o chassis
- posunut ALPS viac k okraju, nie som si isty, ci sa takto da pouzit bez predlzovacej tycky

Inak skoda, ze na PCB zdroja nie su okrem dier pre talemacky toroid aj paralelne diery pre standardny EI48/54 (2X18V 16VA 230V). Nie vzdy je nutny low profile toroid a cena je <1/2 talemy.

Ked uz PMA pri navrhu oboch PCB pouzil idealnu standardnu sirku 160mm, bolo by to skoda nevyuzit.

Mozno na to idem zle a nikam to nepovedie, ale skusit sa to musi.
Je to iba pre moju potrebu.
Mate nejake napady, alebo dovody, preco je to blbost.
Alebo sa mam zabit radsej inym sposobom, ako dostat 230V sluchatkami medzi usi ?

[Rob]

a co upilovat část té kolejnice v místech, kde se to dotýká ?

[Troton]

[Paco]

[opa]

Ta krabička je moc pěkná, ale rozhodně bych do ní necpal síťový zdroj.
Stále si myslím, že nejlepší je zdroj v samostatné krabici co nejdál od vlastního zařízení.

[amater]

Pouzivam podobne riesenie DAC-u.

[Roman St]

Měl jsem DAC ve dvou spojených krabičkách (zdoj, dac) na sebou.
