Projekt "1518"
Choď na stránku Predchádzajúca  1, 2, 3 ... 41, 42, 43 ... 85, 86, 87  Ďalšia

Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Reprosústavy
Zobraziť predchádzajúcu tému :: Zobraziť nasledujúcu tému
Autor Správa
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Št december 17, 2015 11:02:43    Predmet: Odpovedať s citátom

Kdybych to dělal dnes pro sebe, udělám to o něco nižší (uříznout pod basákem), na podstavci, a o to trochu hlubší. Ale to jen čistě kvůli estetice.


 Description:
 Filesize:  6.35 KB
 Viewed:  7985 Time(s)




 Description:
 Filesize:  7.49 KB
 Viewed:  7986 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Basstl
Hifi expert


Založený: 26 apríl 2008
Príspevky: 1967
Bydlisko: Teplice

PríspevokZaslal: Št december 17, 2015 11:17:58    Predmet: Odpovedať s citátom

Super, díky.
Nejspíš zůstanu věrnej MDF. Z překližky jedině vnitřní žebrování.
S MDF se mi líp dělá a váha mi nevadí. Zvažuju jestli nechám čelo udělat na CNC, nebo si ho vyfrézuju sám. Mám velký rádiusový frézy 25 a 38mm, tak bych to mohl zvládnout. Opět to bude kombinace dýhy s lakovaným čelem.
Tentokrát nejspíš ukončím lakovaný čelo pod basákem a spodek bedny bude v dýze.
Škoda že neumím udělat 3D model. Budu si muset vystačit s kartonem a modelem 1:1. Very Happy
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
Zorg
Hifi expert


Založený: 13 september 2008
Príspevky: 1286

PríspevokZaslal: Pi december 18, 2015 00:18:32    Predmet: Odpovedať s citátom

Třicetosmu? Kdes jí vzal, truhlář mi tvrdil, že nic nad půlpalec nemá Shocked

Jinak tak, jak jsem to viděl u Bartoliho, to vypadalo - dle mýho - esteticky velmi pěkně.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
reta
Hifista


Založený: 18 marec 2014
Príspevky: 180
Bydlisko: Pce

PríspevokZaslal: Pi december 18, 2015 07:59:33    Predmet: Odpovedať s citátom

To s tím podstavcem se mi líbí. Večer bych sem dal i první 3D model, model pro diskuzi.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Pi december 18, 2015 10:17:44    Predmet: Odpovedať s citátom

Když se budem chvíli bavit o vzhledu (samozřejmě je to silně subjektivní), podle mě obecný základ je zvednout to nad zem - nějaký podstavec to každopádně chce. Ale něco jiného, než jen kolečka, která pak třeba ani nejsou moc vidět. S vhodným podstavcem to vypadá tak nějak uceleně a také odlehčeněji. Už v tomto smyslu začínám rozumět názvu "odhmotňovací nožky" - ono to vlastně dělá právě tohle Smile

Pro mě by byl ideál podstavec prostě svařený z jeklů a bedna přiměřeně nad zemí. Kdybych uměl efektivně softwarově modelovat ve 3D, také bych si s tím asi vyhrál.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
ipyks
Hifista - zaslúžilec


Založený: 17 október 2008
Príspevky: 513

PríspevokZaslal: Pi december 18, 2015 13:20:37    Predmet: Odpovedať s citátom

MaBat napísal:
Když se budem chvíli bavit o vzhledu (samozřejmě je to silně subjektivní), podle mě obecný základ je zvednout to nad zem - nějaký podstavec to každopádně chce. Ale něco jiného, než jen kolečka, která pak třeba ani nejsou moc vidět. S vhodným podstavcem to vypadá tak nějak uceleně a také odlehčeněji. Už v tomto smyslu začínám rozumět názvu "odhmotňovací nožky" - ono to vlastně dělá právě tohle Smile

Pro mě by byl ideál podstavec prostě svařený z jeklů a bedna přiměřeně nad zemí. Kdybych uměl efektivně softwarově modelovat ve 3D, také bych si s tím asi vyhrál.


Např. ?
http://atcloudspeakers.co.uk/hi-fi/loudspeakers/classic-series/scm100/
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
reta
Hifista


Založený: 18 marec 2014
Príspevky: 180
Bydlisko: Pce

PríspevokZaslal: Pi december 18, 2015 17:29:42    Predmet: Odpovedať s citátom



Tak pro odpíchnutí a jako základ pro diskuzi snad dobrý.
Připomínky, rád je zapracuji pokud to budu umět.
Jasně, na čele zaoblím hrany.
Materiál MDF.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
rotr
Hifista - pokročilec


Založený: 11 jún 2008
Príspevky: 303

PríspevokZaslal: Pi december 18, 2015 17:40:14    Predmet: Odpovedať s citátom

Reta: tentokrát zadne skládání z žeber? Tu hloubku jsi zvětší pro zachovani objemu?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
reta
Hifista


Založený: 18 marec 2014
Príspevky: 180
Bydlisko: Pce

PríspevokZaslal: Pi december 18, 2015 17:58:49    Predmet: Odpovedať s citátom

Ale i na žebra jsem připraven.

Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Basstl
Hifi expert


Založený: 26 apríl 2008
Príspevky: 1967
Bydlisko: Teplice

PríspevokZaslal: So december 19, 2015 11:32:06    Predmet: Odpovedať s citátom

Jestli můžu mít připomínky, tak:
1. hranatá verze
- při zmenšení výšky, bude bedna o něco hlubší (80mm?)
- určitě bych udělal krycí kroužek na basák
- nevím jestli je nutný ten zadní přístupový otvor?
- když už tam je ta svislá příčka, tak bych to udělal tak, aby se alespoň na 4 místech dotýkala horny a vevnitř bych jí k tomu přilepil

2. kulatá verze
- moc se mi nelíbí to klenutý čelo
okolo repráků bych ho nechal rovný a zakulatil (co nejvíc), jenom hrany
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
reta
Hifista


Založený: 18 marec 2014
Príspevky: 180
Bydlisko: Pce

PríspevokZaslal: So december 19, 2015 12:00:53    Predmet: Odpovedať s citátom

Basstl napísal:
- určitě bych udělal krycí kroužek na basák


Dobrý a hlavně praktický nápad, ale jaký ten kroužek? Dá se koupit něco hotového? Spíš se bude muset něco vymyslet a přizpůsobit tomu čelo.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Basstl
Hifi expert


Založený: 26 apríl 2008
Príspevky: 1967
Bydlisko: Teplice

PríspevokZaslal: So december 19, 2015 12:23:46    Predmet: Odpovedať s citátom

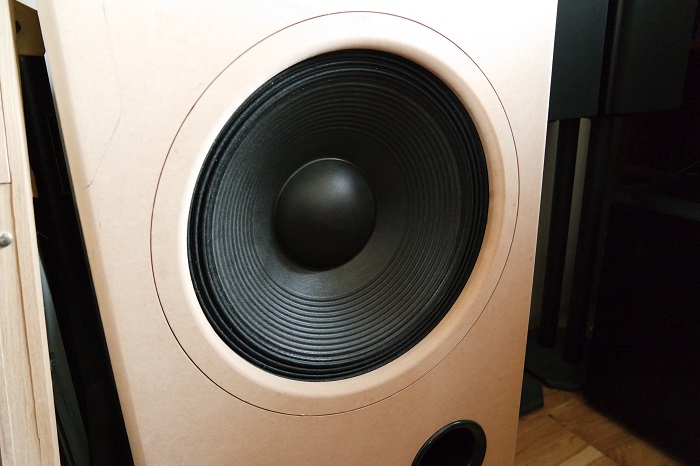

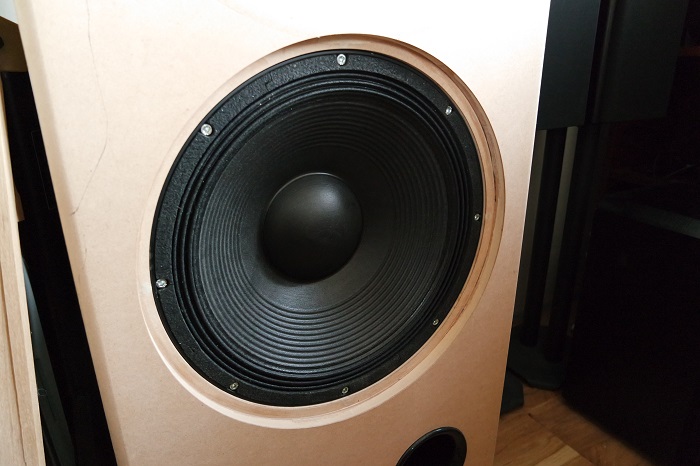

Stačí 18mm MDF, nebo slabší a z ní vyfrézovat jednoduchej kroužek s vnitřním zaoblením.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: So december 19, 2015 12:38:49    Predmet: Odpovedať s citátom

Tak ještě jednou Smile

Výkres bedny: http://hifi.slovanet.sk/bb/viewtopic.php?p=249032#249032
Tvar a roměry WG: http://hifi.slovanet.sk/bb/viewtopic.php?p=210893#210893

Níže jsou fotky, jak to podle toho má fugo (červená je stará Geddesova Summa). Cílem je udělat to okolo basáku a WG co nejhladší, rámeček už je jen estetika - lze přes něj případně natáhnout i průzvučnou látku. Drží na magnetech. Musí to ale celé vycházet z rozměrů a způsobu montáže těch věcí.



 Description:
 Filesize:  132.91 KB
 Viewed:  89 Time(s)




 Description:
 Filesize:  133.03 KB
 Viewed:  105 Time(s)




 Description:
 Filesize:  28.96 KB
 Viewed:  82 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
reta
Hifista


Založený: 18 marec 2014
Príspevky: 180
Bydlisko: Pce

PríspevokZaslal: Ne december 20, 2015 12:56:37    Predmet: Odpovedať s citátom

Přidělal jsem kroužek. Upravil výztuhy, zaoblil čelo.

Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Basstl
Hifi expert


Založený: 26 apríl 2008
Príspevky: 1967
Bydlisko: Teplice

PríspevokZaslal: Ne december 20, 2015 13:00:48    Predmet: Odpovedať s citátom

Pěkný, ještě to ukaž zepředu. Wink
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
reta
Hifista


Založený: 18 marec 2014
Príspevky: 180
Bydlisko: Pce

PríspevokZaslal: Ne december 20, 2015 13:11:02    Predmet: Odpovedať s citátom

Tady je pohled zepředu.

Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Po december 21, 2015 10:31:31    Predmet: Odpovedať s citátom

To žebrování nech klidně tak, jak jsi to měl, to bylo dobré. A klidně tam můžeš ještě něco přidat, zvlášť když to budeš dělat na stroji - napadá mě třeba ještě svislá za basák. Na obrázku to tak úplně nevypadá, ale bude to stále pořádná bedna...
V místě basáku ta žebra udělat klidně tak, aby se tam akorát vešel, netřeba nechávat odstup od děr v žebrech.

Ten přístup k driveru zezadu jsem tam dal pro pohodlnost, ale jestli myslíte, že to zvládnete i dírou pro basák, tím líp. Pak je také samozřejmě možnost celý WG jen přišroubovat. Když se to udělá festovně, asi by to taky ničemu nevadilo. Pak by se daly jednoduše přidat další výztuhy ještě i do té horní části.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Po december 21, 2015 10:47:30    Predmet: Odpovedať s citátom

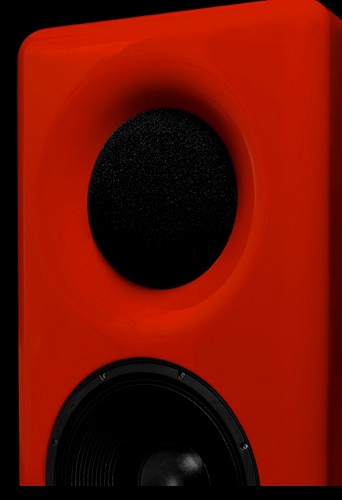

Tohle by také bylo famózní. Akorát, kdyby ses rozhodl to tak udělat (a vím, že to dokážeš skvěle dotáhnout i povrchově), opravdu doporučuji to vpředu nechat maximálně jednoduché a oblé, s minimem vystupujících tvarů a s měniči co nejméně zastrčenými dovnitř.

Také nezapomeň na ty basreflexové nátrubky. Pro tebe ideální příležitost udělat si je sám - vzít jako základ nějakou trubku o průměru okolo 10 cm a pořádná koncová zaoblení na obě strany už vyfrézovat třeba z MDF - to vnější klidně přímo do hmoty ozvučnice, o to to bude vypadat lépe (a nejen vypadat), než ty hotové plastové nátrubky. To všechno jsou věci, které ti vlastní CNC přímo nabízí a umožňuje dosáhnout perfektního výsledku. Krom toho 4 kvalitní kupované vyjdou asi na tisícovku. Zaoblení bych intuitivně udělal eliptické, když už je ta možnost, tj. ne rádius, ale elipsu, s delší poloosou ve směru osy nátrubku. Napadá mě třeba takhle -

Takové nasazovací koncovky na nějakou běžně dostupnou instalační trubku kdyby ses rozhodl dělat, aspoň osm bych si také vzal a nejspíš bych nebyl sám. Dalo by se to udělat i univerzálně tak, aby by to šlo jednoduše vlepit do rovné stěny jakékoliv ozvučnice.



 Description:
 Filesize:  5.61 KB
 Viewed:  7017 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
reta
Hifista


Založený: 18 marec 2014
Príspevky: 180
Bydlisko: Pce

PríspevokZaslal: Po december 21, 2015 21:45:23    Predmet: Odpovedať s citátom

Tak jsem to čelo zakulatil.



No a podívám se na ty příčky a BR.


Naposledy upravil reta dňa Po december 21, 2015 22:55:06, celkom upravené 1 krát.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Basstl
Hifi expert


Založený: 26 apríl 2008
Príspevky: 1967
Bydlisko: Teplice

PríspevokZaslal: Po december 21, 2015 21:53:01    Predmet: Odpovedať s citátom

Super Thumbs up
Ještě bych možná přidal pár cm nahoře, aby tam vyšla stejná hrana (rovná), jako pod basákem. Wink
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Po december 21, 2015 22:04:46    Predmet: Odpovedať s citátom

Proč ne, byť si myslím, že čistě akusticky už je to asi jedno. Jinak až se tam dá WG, opticky nahoře trochu místa přibude - možná bys to mohl modelovat už včetně zvukovodu, tvarem aspoň od oka, pro lepší představu.

Jen mysli zároveň na ten podstavec, aby to působilo dobře jako celek. Bedna samotná může být ještě relativně snadná, ale jakmile to má ladit dohromady, začne to být rychle oříšek, čím víc se to začne různě zakřivovat. Je IMO potřeba to dělat spolu, aby tě to pak nezaskočilo.

PS - jsem jedinej, koho ta izometrie nějak tahá za oči? Přijde mi to nakřivo Smile Něco přirozenějšího by tam nebylo, třeba perspektiva?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
reta
Hifista


Založený: 18 marec 2014
Príspevky: 180
Bydlisko: Pce

PríspevokZaslal: Po december 21, 2015 23:41:38    Predmet: Odpovedať s citátom

Tak perspektivu nastavovat neumí, nenašel jsem, pokud někdo poradí v SolidWorksu bud rád.
Přidal jsem zvukovod narychlo vyrobený.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
rotr
Hifista - pokročilec


Založený: 11 jún 2008
Príspevky: 303

PríspevokZaslal: Po december 21, 2015 23:42:16    Predmet: Odpovedať s citátom

Na první pohled to vypadá jako RpM centr, co už s Jirkou stavime 2 roky:-) Přední nohy podstavce ( dřevěné) bych jenom zaoblil podle stěny bedny
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Ut december 22, 2015 06:52:52    Predmet: Odpovedať s citátom

Když budeš to čelo frézovat dohromady s WG, můžeš to po stranách a nahoře udělat zaoblenější - i ze zvukovodu se dá bez obav ještě kousek ukrojit. Jde jen o to, aby tam nevznikl žádný vyložený akustický kiks, což tady už není, ale jinak to udělej prostě tak, aby se ti to líbilo.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Ut december 22, 2015 08:33:38    Predmet: Odpovedať s citátom

Dokumentace

Tímto dávám k dispozici schéma pasivní výhybky a berte tohle vlákno jako místo, kde se ještě můžete ptát na konkrétní věci, které budete v rámci stavby potřebovat. Žádná další ucelená dokumentace už nevznikne. Doufal jsem, že to budu schopen do Vánoc dodělat, ale pravda je taková, že už absolutně nemám čas se tomu věnovat v míře, jakou by si to zasloužilo. Jediná možnost pro mě je to v tuto chvíli uvolnit a nechat to dál žít. Berte to jako dárek Wink

Pro aktiv to sem hodím později, včetně konfiguráků pro DSP.
Až to někdo další začne stavět, probírejte to tady a když budu mít chvíli, budu reagovat.



1518_pasiv_1.pdf
 Description:

Download
 Filename:  1518_pasiv_1.pdf
 Filesize:  5.31 KB
 Downloaded:  620 Time(s)

Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Basstl
Hifi expert


Založený: 26 apríl 2008
Príspevky: 1967
Bydlisko: Teplice

PríspevokZaslal: Ut december 22, 2015 08:54:38    Predmet: Odpovedať s citátom

Tím se tedy z placeného projektu stává volný? Shocked
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Ut december 22, 2015 09:04:04    Predmet: Odpovedať s citátom

Chápu, že to tak ztrácí kouzlo, atraktivitu a hodnotu Very Happy, ale pro mě není zbytí, už se toho potřebuji zbavit - je to pro mě v tuto chvíli "nejekonomičtější" řešení.

Teď akorát nevím, jestli jsi mi to už náhodou neplatil? To se kdyžtak přihlaš, fakt si to nepamatuju.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Ut december 22, 2015 09:55:13    Predmet: Odpovedať s citátom

Ještě k těm ozvučnicím - detaily už fakt nechávám na vás, na vaší invenci a individuálních výrobních možnostech. Základní mustr je daný a musíte se taky trochu snažit, aspoň v tom budete mít kousek vlastního tvůrčího díla a o to přeci jde, ne? Smile
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Basstl
Hifi expert


Založený: 26 apríl 2008
Príspevky: 1967
Bydlisko: Teplice

PríspevokZaslal: Ut december 22, 2015 10:11:24    Predmet: Odpovedať s citátom

Je známá délka BR nátrubků, při 2x10cm průměru a objemu těch cca 160l?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10408

PríspevokZaslal: Ut december 22, 2015 10:19:37    Predmet: Odpovedať s citátom

Dlouhá odpověď:

Objem dejte klidně menší, 130 - 140 litrů bude stačit (tj. čistý objem na basák). Pak to bude vycházet okolo 10 cm, ale stejně to bude ve vašich konkrétních případech potřeba nastavit podle měření na zhruba 35 Hz. Možná sem ještě hodím návod pro měření impedance - původně součást dokumentace. Ale to je brnkačka. IMO kdo chce stavět bedny, tohle by měl být schopen si sám překontrolovat, vůbec nic na tom není. Hlavně to ale v reálu není ani nikterak dramatické.

To až se dostanete tak daleko, budeme to za vaší aktivní účasti řešit Smile
Zatím počítejte s tím, abyste tam nechali místo na dvě takové trubky (delší jak 15 cm to nebude) a volný prostor aspoň 10 cm okolo jejich vnitřního vyústění. Ty pak budete podle měření zkracovat. Když uděláte ozvučnici všichni stejnou, stačí když to pak změří jeden, ale není k tomu IMO žádný pádný důvod.


Krátká odpověď:

8 - 10 cm
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Zobraziť príspevky z predchádzajúcich:
Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Reprosústavy Časy uvádzané v GMT + 1 hodina
Choď na stránku Predchádzajúca  1, 2, 3 ... 41, 42, 43 ... 85, 86, 87  Ďalšia
Strana 42 z 87


Prejdi na:
Nemôžete pridávať nové témy do tohto fóra.
Nemôžete odpovedať na témy v tomto fóre.
Nemôžete upravovať svoje príspevky v tomto fóre.
Nemôžete mazať svoje príspevky v tomto fóre.
Nemôžete hlasovať v tomto fóre.
Môžete pripojiť súbory do tohto fóra.
Môžete sťahovať súbory z tohto fóra.


Powered by phpBB © 2001, 2005 phpBB Group
Slovenský preklad phpBB Slovak - www.pcforum.sk
TOPlist
