Ale "šikmý záznam" , to už je iná káva .... je tu niekto, kto sa venuje záznamu audio HiFi na VHS ?

Stefan31

[EZ647]

Ja som sa venoval len okrajovo záznamu Hifi audio na VHS.

[Stefan31]

Typ VHS? A výsledok?

Stefan31

[EZ647]

Ja som nahral možno 7ks kaziet, pustil som obraz z nejakej hry, alebo pc, aby to nebolo zbytočne temné, a do vstupu buď kazetu, alebo CD, na Panasonicu NV-FJ632, už dosť moderný stroj, preto je orezaný o všetky editačné funkcie, bez regulácie úrovne, ale nahral to pekne, nemôžem sa sťažovať. Z audiofilského hľadiska by sa určite našli chyby, ale nepočul som nikdy prebudenie, poruchy len v rámci občasných dropov na páske sa prejavujú zapraskaním u tohto typu záznamu.
Plný frekvenčný rozsah je samozrejme zachovaný bezohľadu na rýchlosť posuvu pásky.
Dneska je pre mňa tento stroj len zle použiteľný, po ročnej prestávke sa objavuje v nových hifi nahrávkach silné praskanie u režimu SP, u LP len zanedbateľné viditeľné len na grafoch v pc.
Pravdepodobne opotrebovanie hláv, rozladenie páskovej dráhy, alebo iné, neviem opraviť.
Dostal sa mi nedávno do rúk VHS Dual VR-97 ku ktorému je nemožné dohľadať akékoľvek podrobné info či manuál, stroj z roku 1985 Nemeckej firmy Dual je OEM produktom JVC vyrobený v Japonsku.
Bol v nefunkčnom stave, mechanicky nutné vymeniť kladku, tá súčasná funguje len tak aby sa nepovedalo, nové gumky na servo, elektricky bol nefunkčný zvuk, to sa mi podarilo spraviť, ostal už len nefunkčný záznam do pozdĺžnej stopy.
Hifi nahráva perfektne, má ledkový VU meter s reguláciou na každý kanál zvlášť a dolby potlačenie šumu u Hifi mi nieje jasný význam, asi mysleli len na stacionárne hlavy.
Perlička je stereo stacionárna hlava, prehrávanie funguje plne.

[Designer]

zvuk zo šikmých stôp už je silné hifi - treba stroj s manuálnou reguláciou záznamu a na jednej kazete je 8 dodín tučnej hifi kvality (LP) - možno to aj niekto využíval - veď v istom období to bolo veľmi výhodné.

[EZ647]

Nie je nutná regulácia úrovne, ak sa vstup neprebudzoval, tak dynamika bola dosť dobrá, žiadne rozdiely v kvalite medzi rýchlosťami posuvu SP/LP/EP, ani medzi rozdielnymi značkami a modelmi kaziet. Medzi kazetami bol rozdiel len v tom, že čím nižšia kvalita, tým vyššia miera poruchovosti.

Dokonca mám možnosť nahrávať aj formát video 8 zvuk digital PCM 1zvuková stopa + obraz, alebo 6x zvuková stopa bez obrazu, bohužiaľ, tam sa nedá už hovoriť o hifi, pretože Sony nevedelo vtesnať celý frekvenčný rozsah, ale len do 15kHz, škoda, inak frajerina jak sviňa.
model Sony EV-S850PS

[Stefan31]

VR-97 používa v mechanike hlavu PQ20013C, ktorá je v König katalógu označená ako 2514, a podľa označení ostatných mech. dielov ten DUAL používa mechaniku, ktorá bola osadená napr. v JVC HR-D725E, v 755-ke s malou odchýlkou v systéme medzikôl. Tie majú označenie 1082 a sú už prakticky mezohnateľné, ale kladka 1813 by sa mala dať zohnať, má ASWO kód 13100, rozmery 18x17x4mm.
Hlava je napr. tu: https://www.mgelectronic.rs/video-glava-jvc-pq20013c a asi majú skladom
Aká je v DUAL-e použitá elektronika to fakt neviem, chcelo by to aspoň foto PCB, možno sa jedná o nejaký "hybrid" pre DUAL ..... ale v 90-tych rokoch boli v Nemecku filiálky JVC, do VCR sa osadzovali modré SCART-y pre dekodeŕy a popisky prístrojov boli v nemčine, VCR mali vzadu 220V zástrčku, čo napr. UK modely nemali.
Servisný manuál od HR-D725-ky žiaľ nemám, bol by len k 750 a 755-ke.

Stefan31

HR-D725 má tiež audio indikátor z LED ....

[EZ647]

[EZ647]

Stefan31:
Ešte doplním, to video som dostal, slúžilo v nejakej firme, sú na ňom rôzne zlomyseľné úpravy, doteraz nedokážem pochopiť prečo, napríklad zvuk nešiel pretože bola prerezaná cesta napájania na jednej z dosák a to miesto bolo zaliate silikónom, a po všetkých doskách sú dorábané rôzne vodiče a súčiastky a nedokážem rozlíšiť čo je originál a čo je robené niekým dodatočne. Nahrávka v pozdĺžnej stope chrčí a vrčí ako keď je závada na oscilátore bias.

Neviem či by manuál pomohol objasniť tie úpravy, napríklad som mal tri stroje tesla, receiver, deck, gramo, kde boli tiež rôzne úpravy a podľa schémy v manuále tam polovica vecí nesedela ani s úpravami, ani bez. Takže osobná asistencia skúseného človeka a manuál k takejto technike je nutnosť.

[Stefan31]

Ak sú PCB od JVC, tak by mali mať aj ďaľšie označenie (PUxxxxxx), podľa toho sa to bude dať dohľadať. Tiež podľa použitých typov IO v AV cestách. Ak úpravy boli fabrické, bude problém, ak amatérske, pre potreby fy. napr. na nahrávanie z kamier, tak možno mu bude pomoci to vrátiť do pôvodného stavu. Predpokladám, že to nebola fy. na SK, ale niekde v A, alebo D.
Mitsubishi mám jedno tiež, HS-561V, má ale vadný procesor - nevie vyhodnotiť funkciu PLAY. Takže len z nejakého vraku s inou poruchou.
No a na opravu čaká aj jedno combo VHS-DVD-HDD JVC DR-MX1, má povestnú chybu LOADING a tiež to vyzerá na vadný procesor.

Stefan31

P.S. Pod značkou THORN-FERGUSON (tiež FERGUSON Videostar) je model 3-V-43, ktorý je mechanicky a elektricky zhodný s JVC HR-D725E (LED indikátory úrovne záznamu, medzikolá 1082, ťahové poti na nastavenie úrovne záznamu a pod) a tak je možné, že ten DUAL je poskladaný z dielov týchto vídeí. Vonkajší design sa samozrejme líši u JVC a FERGUSON-a.

[Stefan31]

MITSUBISHI HS-E70 - prítlačná kladka by sa mala dať dohľadať pod č. 1808, (KN1808.00), alebo podľa rozmerov Ø15x18(výška)xØ4mm(priemer diery ložiska). Tiež budú v háji medzikolá , typ 1233 (s gumou) a 1236 ozubené. Sada troch gumičiek sa dodávala pod č. 7600, boli používané tiež do modelov AKAI, LUXOR, SALORA a budú sa dať zohnať podľa jednotlivých rozmerov. Ak je to S-VHS model, tak to by možno stálo zato ho spojazdniť. Žiaľ o bubne s hlavami zatiaľ nemám info....

Stefan31

[EZ647]

[daniel00421]

[vlado.bb]

na DAT-ke som hral aktivne,pokial som si ju ne...........l ,aspon tak mi povedal servisak,este ju mam doma a utieram z nej prach,ostalo este dakych 20kusov pasov,zabalenych

[Stefan31]

to EZ647:
Zo zaslaných foto (väčšina je nepoužiteľných) a vídeí predpokladám, že sa DUAL VR97 konštrukčne viac podobá na FERGUSON 3V43, ako na JVC HR-D725E. Súhlasia aj typy PCB, niektoré môžu mať menšie odlišnosti, napr.:
- PU 21895 1-3 .......07 TUNER/IF .............rovnaká pre oba typy
- PU 11025 B-1 .......03 VIDEO ............pre DUAL chýba B-1
- PU 55308 .......17 FULL ERASE HEAD ...rovnaká pre oba typy
- PU 11034 A .......05 FM AUDIO (FMA) ..... pre DUAL chýba A

Použité CPU pre oba typy sú tiež zhodné - μPD7519G pre FERGUSON, μPD7519HG pre DUAL, má iné púzdro(H). Ale v oboch sú iné programy, 047-36 pre FERGUSON, 013 pre DUAL. Aké sú rozdiely (ak vôbec sú) týchto dvoch verzií bude vedieť asi len ich autor ....
Ak budú zhodné aj ostatné dôležitejšie dosky, tak je predpoklad, že oprava audio signálu nebude až tak neriešiteľná. A tie dodatočné prepoje a súčiastky, ktoré sú na zaslaných foto sú fabrického pôvodu a s tým by som si hlavu nelámal - viac by napovedala servisná dokumentácia. A tá sa dá dohľadať na nete buď ako free, alebo kúpiť - a nie je to až také drahé ....

Stefan31

P.S. Typy PCB pre FERGUSON viem všetky, pre DUAL len tieto 4 zo zaslaných materiálov. Ak bude treba ostané PCB, treba sa spýtať .... ak je zdroj osadený BA6122A, tak bude zhodný pre všetky tri typy .... chcelo by to čelný pohľad na ten DUAL ....

[daniel00421]

[EZ647]

[vlado.bb]

O akú značku a model stroja DAT ide ?
Skúšal si osloviť skúseného servisáka DAT p.Čvirika od Púchova ?Kontakt ak potrebuješ pošlem do ss sp.len potrebujem vedieť o aký stroj ide a aké vady sa prejavujú.
___
ANo,bol u neho,PIONEER DAT D-05,udajne vystrbene hlavy______________

[EZ647]

https://www.youtube.com/watch?v=kXyrk6qwiFM

Kto umi ten umi

[Stefan31]

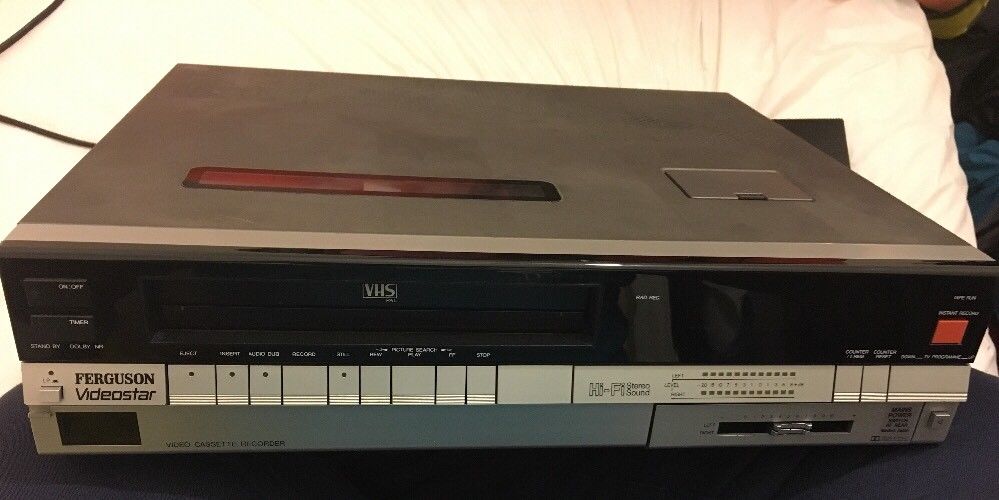

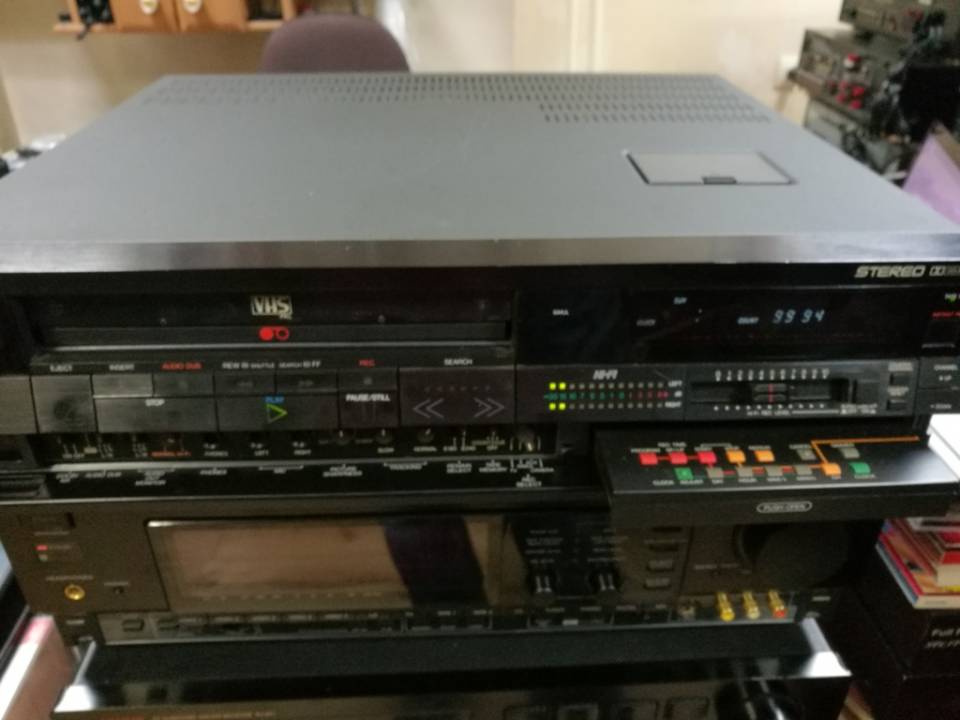

Ako by ich jedna mater mala.... , samozrejme s malými odchýlkami.... obrázky sú z netu....
Kladka a gumičky by sa mali dať zohnať v avelmak.sk
Ale z toho foto nie je vidieť, z ktorej dosky tie drôty vedú a aké má konektor pozičné číslo na doske .... a možno má ten voľný koniec aj nejaké číslo z druhej strany...

Stefan31

[EZ647]

Pohrabem sa na avelmaku, ale už som to skúšal skôr a zásoby zaujímavých vecí sa im značne zmenšili.

[Stefan31]

... ale predsa pod číslom ASWO13100 je v ponuke kladka KN1813, ktorá je potrebná do mechaniky tohto DUAL-u, momentálne nie je skladom, ale treba im napísať mail a objednajú .... 2,35.-€...

Stefan31

[EZ647]

Dobre a ten Mitsubishi? nahradený diel je ako celok aj s tým kovovým ramienkom mechanizmu

[Stefan31]

... ako celok? a to máš odkiaľ? Veď som hore písal tech. údaje o tej kladke a vedia objednať tiež v Avelmaku.... http://avelmak.sk/index.php?lm=824&pg=det&article=5937

to je taký problém?

Stefan31

[EZ647]

Ako celok som to vyrozumel z toho manuálu Mitsubishi v zozname náhradných dielov, budem musieť teda pozrieť poriadne ako je kladka na tom ramienku uchytená.
Na avelmaku dohľadám, objednám , tú kladku na Dual som tam našiel ako si písal.
Ešte radu k tomu novšiemu Panasonicu NV-FJ632, poruchy v hifi stope, nutná výmena hlavy a kladky, alebo je tam možnosť aj nejakého nastavenia páskovej dráhy? Pripomínam že vždy fungoval bez chyby, až po ročnej prestávke sa objavili problémy so zvukom, to je typické pre stvrdnutie kladky a vedenie pásky mimo.

[Stefan31]

Hej, všetko funguje až do poslednej chvíle a nič tomu nie je, len nefunguje ....
najprv vyčistiť hlavu, skontrolovať ťah a vedenie pásky po dráhe, celú páskovú dráhu, ak je kladka tvrdá, poškodená, vytlačená od pásky a pod. tak vymena za novú, zistiť stav elytov v zdroji, obvode tracking-u, dosky FM audio, zmeraním hlavičiek, napr. LEADER LHC-909V .... FM zvuk vyžaduje veľmi presné nastavenie časovania nábehu hlavičky do stopy a ak je niekde v obvodoch problém, tak treba hľadať príčinu a bez merania a trocha vedomostí to býva klopot .... takto od klávesnice si netrúfam s určitosťou špecifikovať, prečo ten zvuk má problémy ....

Stefan31

[EZ647]

Z menovaného som zatiaľ robil len čistenie, veľmi malá zmena k lepšiemu. Páska sa zdá že ide cez dráhu a kladku bez deformácii a poškodenia, nikde neuteká mimo.
praskanie sa prejavuje len v nových nahrávkach, v pôvodných alebo u originálnych VHS je to úplne v poriadku.
v režime SP silné, v LP zanedbateľné, zistiteľné len na spektrálnom grafe, v EP je malé.
U menej kvalitných kaziet vždycky u kvalitných a hifi kaziet je o polovicu nižšie.
To VHS bolo naozaj hodne hrané a keď sme začali s PC, tak naozaj som si na neho spomenul len v dobe digitalizácie a potom aj využitia Hifi na audio či občasného záznamu z Tv kým ešte tu bol analóg v koaxe spoločných rozvodov bytovky.
Taktiež má problém s pretáčaním späť ku koncu pásky už nedokáže utiahnuť a zastaví sa skúša to stále znovu a s veľkou biedou do dotočí do konca, hlavný remeň sa zdá byť v poriadku, možno niečo hlbšie v mechanike, nejaké medzikolo a pod?.
Nemám žiadne skúsenosti v nastavovaní akýchkoľvek obvodov a mechaniky VHS.
Takže len skúšať a merať ale bez osciloskopu je to tiež nedostatočné, ale aj tak vďaka za popis.

[Stefan31]

Pretáčanie potrebuje funkčné obloženie medzikola, niekedy blbne Mode-select-switch, ale aj tam sa ešte dajú zohnať buď komplet, alebo len obloženie. Aj hlavy by niekde mali byť k zohnaniu, veď sa niektoré modely robili aj na SK ..... je dobré vždy začať hľadať info v servisnom manuáli - teda treba mať najprv ten

Stefan31

[EZ647]

Manuál mám z netu, áno tento model je Made in Slovakia , Krompachy a Stará Ľubovňa bola výroba a niečo aj SNV nejaké plasty a pod, takže to malo ku mne celkom blízko.
Ak sa budem chcieť pustiť do týchto troch mašiniek, musím to spraviť tento mesiac, práve mi začína dovolenka, tak by som si mohol nájsť čas, aj keď v tom teple mám takú nechuť
Ak sa do toho pustím hlbšie, asi založím aj novú tému na toto, s nejakými detailnejšími foto.
Mimo iné ten Mitsubushi bol doslova asi odpad, alebo neviem odkiaľ to pochádza, vnútri hrkajú nejaké veci a jednu som vybral, bola to kovová hriadeľka asi 2,5cm dlhá a 3mm hrubá, čistá, asi mechanika bude tak v rozklade že už to budem mať len ako výstavný kus na poličku. Hlavný capstan hriadeľ má stopy hrdze čo by mohlo byť kritické a neopraviteľné, predsa kontakt s páskou musí byť presný, ale možno by to tiež šlo zohnať ako náhradný diel.

[Designer]

tá hrdza na hriadeli - ma napadá, či by to neurobil tekutý kov - predávajú sa napr. ako teplovodivá pasta (jedna značka) - je to hodne tekuté - zalialo by to pekne tú hrdzu a potom olapovať jemným papierom pod vodou ?
