roberto
Hifi expert


Založený: 03 marec 2007
Príspevky: 2418
Bydlisko: Brno

PríspevokZaslal: So marec 21, 2009 22:43:17    Predmet: Odpovedať s citátom

měl bych zájem o desky zdroje
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail Zobraziť autorové WWW stránky
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: Ne marec 29, 2009 14:08:17    Predmet: Odpovedať s citátom

Jelikoz pomerne hodne lidi neumi, nebo abych to pojmenoval pravym jmenem NECHCE delat vlastni zdroj, pripravil jsem pro HSDAC jednoduchy zdroj s LM317, LM337. Je na jednostrannem spoji.

Rozmery 195 * 75mm.

Cena 600,-Kč

Komu se to zda hodne, tomu dam odkaz na stahnuti gerber 274x a muze si to udelat treba sam.

Ti kteri by meli o tento zdroj zajem, at mi napisou na e-mail hsdac@ttc-audio.cz predbeznou objednavku. Finalni deska bude ve stejnem standartu jako HSDAC. Nahled desky zde.

http://www.ttc-audio.cz/HSDAC_se_zdrojem.png


Myslim ze mi to nebude za zle kdyz prozradim ze k tomuto prevodniku chysta OPA modul podobny velmi uspesnemu DISPRE od Pavla Macury ktery nemel zadny zajem se na tomto podilet. Pro ty kteri by chteli i vystupni bafr, ti budou potrebovat zdroj jiny, vetsi aby se bafr doplnil stejnym zpusobem jako modul HSDAC. Tento je pouze pro ty, kteri maji DISPRE uz od PMA a radi by si jej doplnili o digitalni vstup-y.

Cena modulu bafru od OPA zatim neni znama, nicmene bude v podobne hladine jako je DISPRE. Timto vznikne pomerne uceleny DA prevodnik vyrobitelny i clovekem, ktery drzel pajku trikrat v ruce. Pritom zvukove srovnatelny treba se Sony XA-50ES, Sony XA-7ES. Spis bych veril tomu ze to tyto stroje pomerne lehce prehraje.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: Ne marec 29, 2009 14:12:56    Predmet: Odpovedať s citátom

Kdo bude mit zajem o trafo, mam k dispozici toroidy o rozmerech 70x35 mm vinuty specialne pro tento prevodnik.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10718
Bydlisko: Praha

PríspevokZaslal: Ne marec 29, 2009 14:58:43    Predmet: Odpovedať s citátom

POZOR !

Výstupní moduly nemají nic společného s Dispre !
V principu je to Diamond Transistor plus DC servo.
Výhoda by byla v tom, že by šlo o odladěné zapojení
ve formátu přizpůsobeném k převodníku. Také tam není
žádný potenciometr, jde jenom o posílení výstupů.
Tomáš to popsal zjednodušeně, z toho by mohl vzniknout
nepěkný informační šum. Hypnotized ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: Ne marec 29, 2009 15:11:44    Predmet: Odpovedať s citátom

Rotfl Rotfl Rotfl Rotfl Rotfl Rotfl Rotfl Rotfl Rotfl Rotfl

A to by byl pekny pruuser teda... Takze asi tak nejak jak to napsal OPA -)
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
fugo
Hifista


Založený: 12 november 2007
Príspevky: 200
Bydlisko: Křenovice

PríspevokZaslal: So apríl 18, 2009 18:16:27    Predmet: Odpovedať s citátom

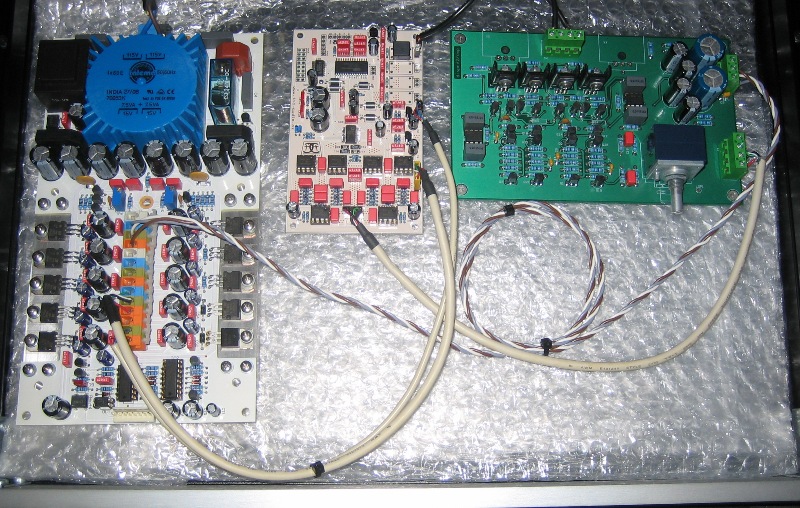

Tak konečně po skoro měsíci a půl, se mi na dacu rozblikaly ledky. CS, AD a s/pidf trafo jsem koupil od Tomáše, zbytek GM a Farnell. S dispre2 a 222 to hraje fakt dost dobře a řek bych, že tahle kombinace mi bude stačit hóóóódně dlouho, na víc za ty peníze…… Cool Tomáši díky!


 Description:
 Filesize:  225.13 KB
 Viewed:  917 Time(s)




 Description:
 Filesize:  224.04 KB
 Viewed:  879 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: So apríl 18, 2009 20:56:32    Predmet: Odpovedať s citátom

Moc pekne, gratuluju k uspesnemu sestaveni. Thumbs up
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
fugo
Hifista


Založený: 12 november 2007
Príspevky: 200
Bydlisko: Křenovice

PríspevokZaslal: Št apríl 30, 2009 08:30:09    Predmet: Odpovedať s citátom

TomasT: protože budu mít Dispre a HS-Dac v jedné krabici s přepínáním vstupů od L.V., chci se ujistit, že při zkratování nenavoleného vstupu z dacu přes 470R odpory na zem výstupní obvody bez úhony přežijí... Díky
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10718
Bydlisko: Praha

PríspevokZaslal: Št apríl 30, 2009 09:30:45    Predmet: Odpovedať s citátom

V obecné rovině - výstup který nepřežije zatížení 470R si nic jiného než odpálení nezaslouží. Wink
Na druhou stranu mi přijde zbytečné zatěžovat neaktivní výstupy. Nejdřív výstup odpojit a pak vstup zkratovat, to mi přijde lepší.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
L.V.
Hifista - zaslúžilec


Založený: 14 september 2007
Príspevky: 730
Bydlisko: Bratislava - Rača

PríspevokZaslal: Št apríl 30, 2009 10:22:33    Predmet: Odpovedať s citátom

opa: to ale vstupný prepínač komplikuje a predpokladá použitie viac relé a procesor /časová postupnosť pre zabránenie lupancom/. Klasické zapojenie sa bežne používa a osvedčilo sa. Obyčajný operák na výstupe by mal vydržať zaťaženie 100 ohm /diskrétny bufer ešte viac/.
_________________
Tam, kde leží Little Big Horn ...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10718
Bydlisko: Praha

PríspevokZaslal: Št apríl 30, 2009 11:31:50    Predmet: Odpovedať s citátom

Jo, zvládne to operák i bufer. Dál to nebudu komentovat, zase bych dostal po čuni.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
PMA
Pavel Macura


Založený: 18 január 2007
Príspevky: 19698

PríspevokZaslal: Št apríl 30, 2009 11:39:01    Predmet: Odpovedať s citátom

fugo napísal:
TomasT: protože budu mít Dispre a HS-Dac v jedné krabici s přepínáním vstupů od L.V., chci se ujistit, že při zkratování nenavoleného vstupu z dacu přes 470R odpory na zem výstupní obvody bez úhony přežijí... Díky


Pokud jde o výstup Dispre, 470R na výstupu proti zemi je bez problémů.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Zobraziť autorové WWW stránky
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: Št apríl 30, 2009 12:36:48    Predmet: Odpovedať s citátom

Pokud jde o vystup DACu, prezije samo ze i trvaly zkrat na GND. Natoz pres takovy odpor... OPA to popsal presne -)))
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
fugo
Hifista


Založený: 12 november 2007
Príspevky: 200
Bydlisko: Křenovice

PríspevokZaslal: Št apríl 30, 2009 12:45:31    Predmet: Odpovedať s citátom

tak vám všem děkuju… Wink
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu Odoslať e-mail
rip1
Hifista - zaslúžilec


Založený: 28 marec 2007
Príspevky: 510

PríspevokZaslal: Pi máj 15, 2009 14:54:42    Predmet: Odpovedať s citátom

Takže jsem se konečně dokopal k dodělání svýho zdroje a konečně si mohl poslechnout HS DAC od Tomáše... no asi nemá smysl se rozepisovat že to přehraje můj původní zdroj signálu zcela slyšitelně a jednoznačně,ale zajímavostí i je to že jde zvukově o poměrně univerzální věcičku,kde si na svý příjdou jak milovníci analytického světlejšícho zvuku,tak i ti co maj rádi zemitej a hutnej ... stačí pouze osadit jiné OZ a frčí to... zkoušel jsem sice jen čtyři typy,ale zvuk co z toho lezl byl velmi rozdílnej ale ve všech případech zajímavej a dobrej. Za neutrální a co se mě líbí dle mýho gusta považuju asi nejvíce AD797... ale jak se říká sto lidí sto chutí Smile

Operáky který v mým kuse běhaj:
AD797,OPA627,LME49710,OPA134... rozsah barev zvuku od nejstudenějšího k nejteplejšímu LME49710-AD797-OPA134-OPA627 Very Happy

doporučuju je to krásně provedená hračka která navíc i moc pěkně hraje Smile
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Obšák
Hifista - zaslúžilec


Založený: 08 november 2007
Príspevky: 720
Bydlisko: Moravský Beroun

PríspevokZaslal: Pi máj 15, 2009 15:38:07    Predmet: Odpovedať s citátom

AD797 je tam použitelnej?Kdysi jsem s tím něco zkoušel a byl stabilní až od většího zesílení
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
rip1
Hifista - zaslúžilec


Založený: 28 marec 2007
Príspevky: 510

PríspevokZaslal: Pi máj 15, 2009 15:41:27    Predmet: Odpovedať s citátom

Vypadá že ano... v datashetu AD1853 použité jsou a tady vypadají že nemaj žádný problém... chci ještě ověřit tuhle věc na osciloskopu v práci aby to bylo na beton... každopádně mě se líbí nejvíce v tomhle stroji ze všech možných i nemožných variací je tu zapojen jako I/V a jako diferák což je něco trochu jinýho než klasika nejčastější neinvertující zapojení...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Obšák
Hifista - zaslúžilec


Založený: 08 november 2007
Príspevky: 720
Bydlisko: Moravský Beroun

PríspevokZaslal: Pi máj 15, 2009 16:03:02    Predmet: Odpovedať s citátom

Jo,máš pravdu,teď jsem si stáhl datasheet a je to tak.Já to měl v neinvertujícím zapojení
Já na HS-DAC musím koupit nějakou krabici,udělat definitivní zdroj a a šoupnout to do ní.Ty už to máš komplet složené Dawsoo?Jestli jo,tak se pochlub Wink
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: Pi máj 15, 2009 17:48:39    Predmet: Odpovedať s citátom

Zdroje budou taky, jen co OPA dodela ty budice linky. Trohu ho popozente -)))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))

hehehe, asi dostanu do drzky -)
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Walda
Hifi obsluha


Založený: 04 apríl 2007
Príspevky: 43

PríspevokZaslal: Pi máj 15, 2009 19:27:24    Predmet: Odpovedať s citátom

Nevíte, kde natrefím na feritové perly a S/PDIF trafo? Budou to mít v Semicu?? Nejsem v tom zběhlý a hledat to na internetu je pro mě utrpení. Dík.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
rip1
Hifista - zaslúžilec


Založený: 28 marec 2007
Príspevky: 510

PríspevokZaslal: Pi máj 15, 2009 20:11:35    Predmet: Odpovedať s citátom

obšák:
Very Happy s krabicí jsem na tom stejně... teď to bylo jen na divocha dodělal jsem si svůj zdroj tak jsem byl nadrženej a zvědavej jak to hraje... Very Happy
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10718
Bydlisko: Praha

PríspevokZaslal: So máj 16, 2009 02:32:35    Predmet: Odpovedať s citátom

TomasT napísal:
Zdroje budou taky, jen co OPA dodela ty budice linky. Trohu ho popozente ... hehehe, asi dostanu do drzky -)


Kdybys četl e-maily, tak bys věděl, že vzorek je hotov, právě ho proměřuju a vypadá to nadějně. Cheers
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: So máj 16, 2009 08:20:52    Predmet: Odpovedať s citátom

Ja viiim, ale musel jsem, nedalo mi to -))) Razz Razz Razz
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10718
Bydlisko: Praha

PríspevokZaslal: Ne máj 17, 2009 18:25:15    Predmet: Odpovedať s citátom

Výstupní buffer. Destička rozměrem přizpůsobená převodníku.
Oba kanály na jedné desce, dvojstranná deska s rozlitou zemí.
Ověřen vzorek vyrobený náhradní technologií DPS.
Napájení +/- 15 V
Proud koncovým stupněm 25 mA.
Výstupní impedance 75R (šlo by stáhnut na 50R).
Je to signálový linkový výstup. Nikoliv sluchátkový zesilovač.
Takže doporučená zatěžovací impedance 10k, minimální 2k.

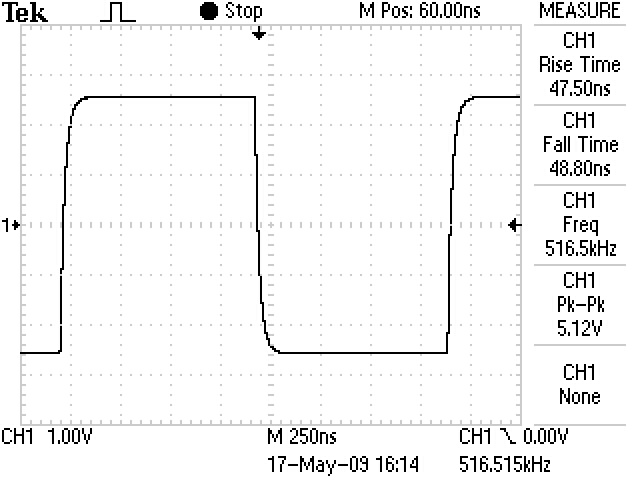

Malá ukázka - Obdélník 0,5 MHz.



 Description:
 Filesize:  71.69 KB
 Viewed:  533 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10718
Bydlisko: Praha

PríspevokZaslal: Ne máj 17, 2009 21:46:00    Predmet: Odpovedať s citátom

Měření zkreslení mou notoricky známou metodou na 6 kHz.
Obrázek je spíš pro ilustraci, výsledky budou v tabulce.



 Description:
 Filesize:  9.62 KB
 Viewed:  12129 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10718
Bydlisko: Praha

PríspevokZaslal: Ne máj 17, 2009 21:49:23    Predmet: Odpovedať s citátom

Tady je přehled pro různá výstupní napětí a zatěžovací odpory.
Zátěž 1k je tam proto, aby bylo vidět, proč doporučuji minimálně 2k.



 Description:
 Filesize:  4.39 KB
 Viewed:  12128 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Tudy
Hifi obsluha


Založený: 20 máj 2009
Príspevky: 3
Bydlisko: Brno

PríspevokZaslal: St máj 20, 2009 07:14:29    Predmet: srovnávačka v Brně Odpovedať s citátom

Tož, můj HS-DAC už je v rackové krabici, takže pokud má někdo v Brně a blízkém okolí zájem o srovnávačku, napište mi ímejl Smile
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: Št máj 21, 2009 06:11:05    Predmet: Odpovedať s citátom

Pro notoricke merice Dawso pripravil obrazek, podle mne docela hezky, nicmene na plochu to neni, tam se bude vyjimat vic pekna baba -)))) Mozna ho sem hodi taky Embarassed Kdo by si to chtel zkusit, tak desky jsou stale k dispozici, o vikendu by mohl pribyt i zdroj ktery bude spolecny i pro buffer od OPA. Kde bude chtit zdroj a nebude chtit buffer, ten si ho bude muset jednoduse odstrihnout, bude to na to pripravene, takze se nebudou strihat samozrejme zadne vodive cesty nebo vylita zem. Pak se uvidi za jak dlouho budete mit i prepinac vstupu. 4 vstupy budou muset stacit, coz je pocet doufam ze dostatecny ...
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Tudy
Hifi obsluha


Založený: 20 máj 2009
Príspevky: 3
Bydlisko: Brno

PríspevokZaslal: Št máj 21, 2009 06:37:13    Predmet: Odpovedať s citátom

TomasT napísal:
...Pak se uvidi za jak dlouho budete mit i prepinac vstupu. 4 vstupy budou muset stacit, coz je pocet doufam ze dostatecny ...

Bohatě! Razz
Jakým způsobem proběhne upgrade - bude potřeba poslat desku HS-DACu na přeprogramování?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
TomasT
Hifi expert


Založený: 02 február 2007
Príspevky: 1437

PríspevokZaslal: Št máj 21, 2009 06:45:38    Predmet: Odpovedať s citátom

zcela urcite.
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Zobraziť príspevky z predchádzajúcich:
Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Bojisko / offtopisko Časy uvádzané v GMT + 1 hodina
Choď na stránku Predchádzajúca  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Ďalšia
Strana 3 z 10


Prejdi na:
Nemôžete pridávať nové témy do tohto fóra.
Nemôžete odpovedať na témy v tomto fóre.
Nemôžete upravovať svoje príspevky v tomto fóre.
Nemôžete mazať svoje príspevky v tomto fóre.
Nemôžete hlasovať v tomto fóre.
Môžete pripojiť súbory do tohto fóra.
Môžete sťahovať súbory z tohto fóra.


Powered by phpBB © 2001, 2005 phpBB Group
Slovenský preklad phpBB Slovak - www.pcforum.sk
TOPlist
