[hop4]

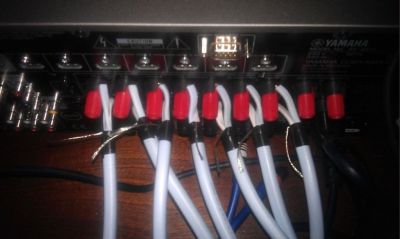

Zdravím všetkých. Nakoľko som v tomto úplný laik potreboval by som prakticky poradiť ako a kde konkrétne zapojiť tienenie z jednotlivých káblov od reproduktorov. Snažil som sa o tejto téme dozvedieť čo najviac, no stále tomu nejako nerozumiem. Neviem či pripojiť všetky kábliky z tienenia na jeden bod (neviem si ani rady ako tento bod vhodne zvoliť) pravdepodobne na av-receiver, či sa má tienenie pripájať iba na receiver, alebo sa má nejako prepojiť či pripojiť aj na strane pri reproduktore. Táto téma sa iste už mnohokrát preberala, ale prosím o pochopenie a o konkrétnu praktickú radu ako to zapojiť – prepojiť. Pripájam aj foto zadnej strany receivera s pripojenými káblami aj bez nich. Vopred ďakujem za všetky rady a odpovede ako to pripojiť.
Av receiver Yamaha RX-A810, reproduktory 5.1 Wharfhedale 10.7, káble SUPRA PLY 3.4S

[enregistree]

Jaky je tvuj duvod k pouziti stinenych repro kabelu?
(Casto se pouzivaji nestinene.)

Co na tvuj dotaz odpovedel vyrobce (Supra)?

Pokud ma Yamaka phono vstup, tak muzes pripojit stineni vsech kabelu v jednom miste – na PHONO GND. Pokud nema, tak pod jakykoli sroub na kisne, ockem, vidlickou…

[hop4]

Pre tienené káble som sa rozhodol kvôli tomu, že som robil rekonštrukciu bytu a práve cez miesto, kde je teraz obývacia izba a aj zostava sa ťahali všetky káble, ktoré sú v byte, pretože práve táto miestnosť je najbližšie k rozvodnej skrini. Takže káble k reproduktorom sú asi 2 cm od všetkej inštalácie (niekoľko káblov na zásuvky, svetiel, príprava satelitu do každej izby cez to miesto ide tiež, káblovka – príprava, internet (snažil som sa dať všetko už keď bol byt celkom rozbitý)), keďže je to panelový byt tak sa to všetko ťahalo okolo stien. Keď som sa oboznamoval s touto témou tak vo väčšine doporučovali dať tienené káble pokiaľ by tam mohlo vznikať nejaké pôsobenie – rušenie. O tejto problematike nemám takmer žiadne vedomosti, takže by mi stále niečo vŕtalo v hlave a tak som sa rozhodol dať tie tienené.
Dotaz na výrobcu Supra som nedával, pravdu povediac vôbec ma to nenapadlo.

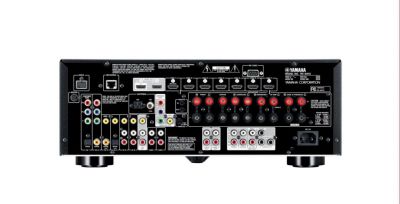

Pozeral som na receiver a má phono vstup tak to tienenie pripojím, ako si mi doporučil na PHONO GND. Z čoho aj vyplýva, že obrázok, zadnej strany receivera bez káblov, ktorý som tu dal nezodpovedá skutočnosti (stiahol som ho zo stránky Yamaha, chcel som čo najkrajší obrázok, moja chyba).
Ďakujem za pomoc a radu.

[Krecek]

Stínění reprokabelů a kabelů obecně osobně považuji za jedno z mála rozumných preventivních opatření v této jinak "ne zcela racionální" oblasti.
K tomu vlastnímu zapojení, toto mi při použití stíněných reprokabelů SUPRA doporučil přímo pan Čarnogurský (určitě se nebude zlobit, když ho budu citovat) :

Stínění se MUSÍ zapojit JEN na straně zesilovače na libovolný šroub, který je na chassis. Možná máte i zemnící šroub přímo na zesilovači k tomu určený.
Na straně u beden se tento zemnící vodič NEZAPOJUJE a USTŘIHNE SE!!!! Tento třetí vodič je vytoben z Mědi a ta je cínovaná.

Ten oplet - punčoška se na obou koncích ustřihne. Na straně zesilovače se ponechá JEN ten zemnící kablík a připojí se k libov. zemnícímu šroubku třeba měděným očkem. Tento třetí - neizolovaný vodič se uvnitř reprokabelu po celé jeho délce dotýká stínící punčošky a tím je zajištěn svod na zemnící šroubek u zesilovače.

[hop4]

RE: Kracek
Vďaka za presný popis.
Tienenie som zapojil na už uvedené PHONO GND.
Je škoda, že už v návode na obsluhu výrobcovia AV-Receiverov tento aspekt pripojenia tienenia z káblov nemajú vysvetlený – vyriešený, a pripravený nejaký bod uzemnenia (konkrétne iba k tomuto účelu určený), ku ktorému by sa to pripájalo. No čo sa dá robiť snáď niekedy v budúcnosti sa niečoho takého zákazníci dočkajú.
Ešte raz vďaka za všetky rady.

[hop4]

RE: Krecek
Vďaka za presný popis.
Tienenie som zapojil na už uvedené PHONO GND.
Je škoda, že už v návode na obsluhu výrobcovia AV-Receiverov tento aspekt pripojenia tienenia z káblov nemajú vysvetlený – vyriešený, a pripravený nejaký bod uzemnenia (konkrétne iba k tomuto účelu určený), ku ktorému by sa to pripájalo. No čo sa dá robiť snáď niekedy v budúcnosti sa niečoho takého zákazníci dočkajú.
Ešte raz vďaka za všetky rady.

[Frantrax]

Toho se těžko někdo dočká, když to delá možná tak desetina promile lidí.
