Troton

Rozhodol som sa, ze tohoto trojhlaveho dedka oprasim a trochu zrepasujem. A nasledne nastavim pracovne body podla servisneho manualu.
Objednal som novy capstan motor Mabuchi. Remienok musim objednat znovu, netrafil som velkost.
Ale bohuzial pritlacna kladka asi bude trochu problem.
V avelmaku original uz dnes nemaju ( http://hifi.slovanet.sk/bb/viewtopic.php?t=13373&highlight=kladka ) a ani uz nebude.
Da sa pri kladkach trafit aj nejaka vhodna nahrada ?

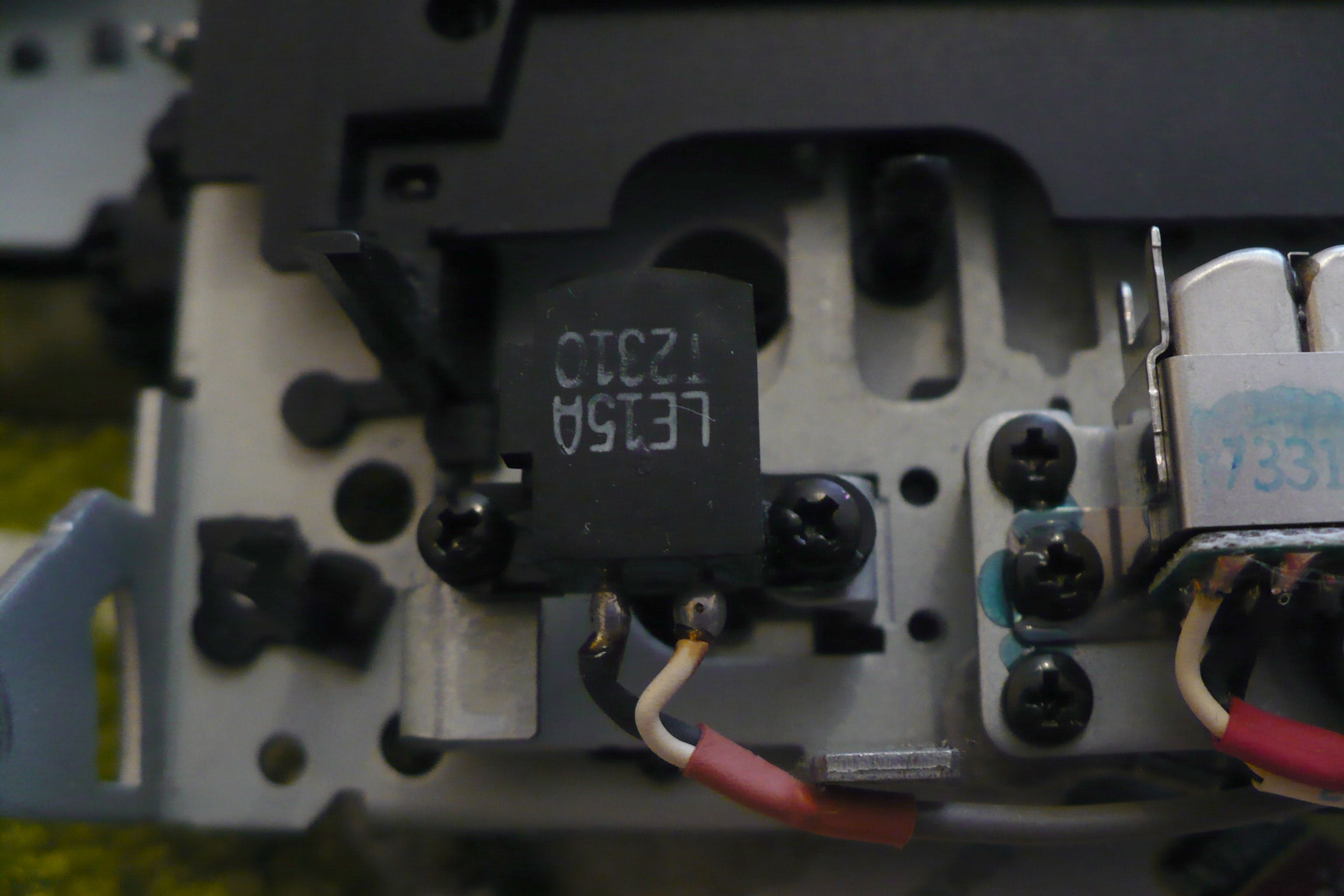

Otazka je - da sa niekde nablizku zohnat mazacia hlava (oznacenie LE15A).

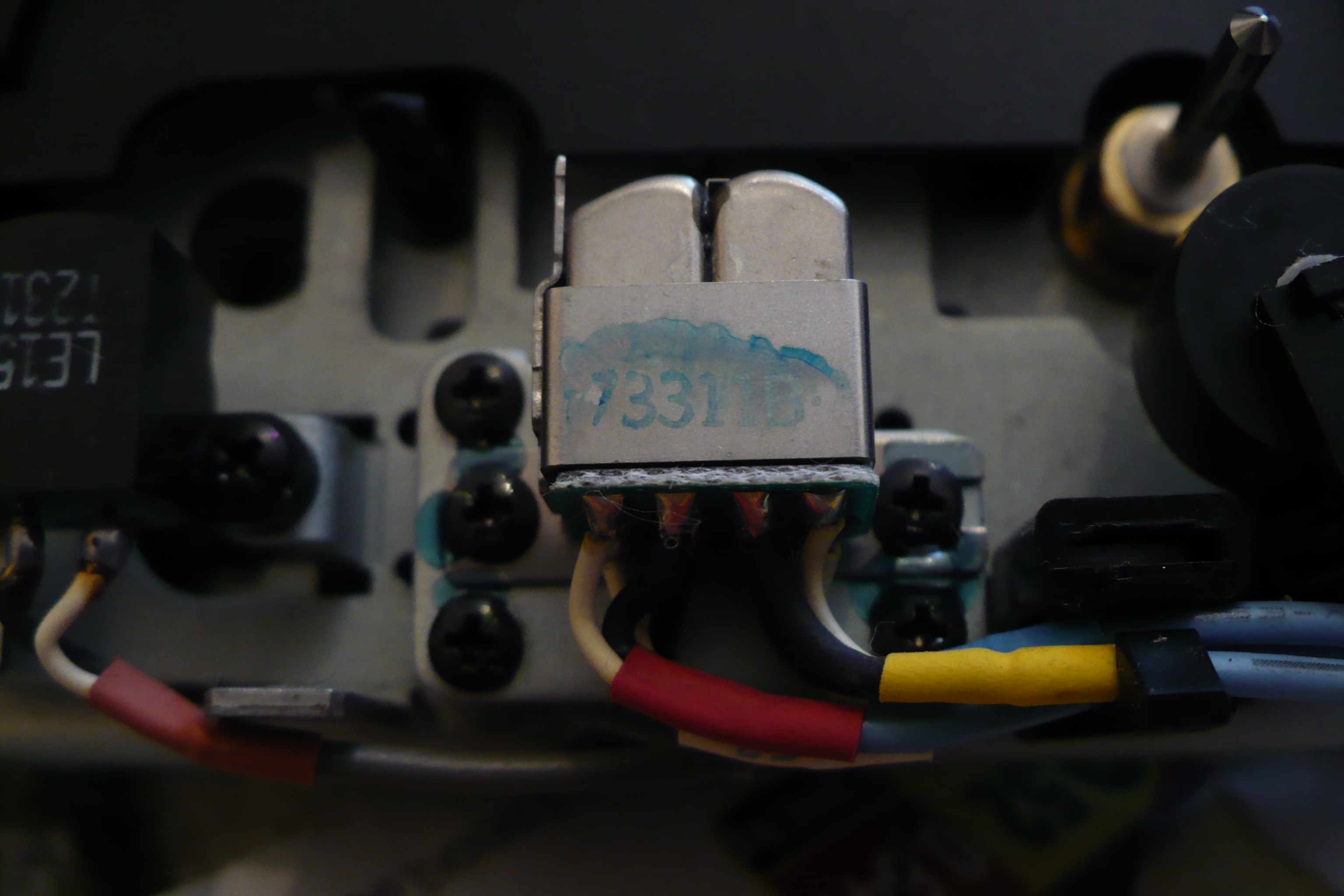

Pripadne do zasoby aj nahravacia/prehravacia hlava (73311B) a samozrejme kladka ?
Resp. da sa na kladke vymenit iba gumove koliesko ?
Z US sa mi nechce platit xkrat viac za postovne ako je hodnota dielu.

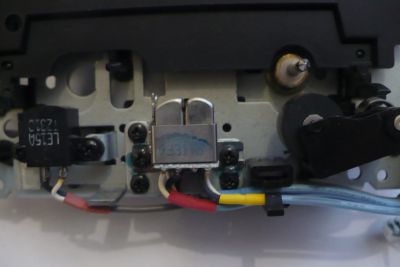

Vid obrazky.

godz

Je to náhoda, ale práve predvčerom som dokončil malý repas a upgrade kazeťáku Sony TC KE 500 S. Musím povedať že mazacia hlava, záznamová a snímacia hlava + prítlačná kladka vyzerajú navlas rovnako ako tvoja TC -K590 - určite je použitá rovnaká mechanika. Repas prítlačnej kladky prebiehal tak, že som ju vybral, upol do vŕtačky (pomocou trnu) a brúsnym papierom zhodil opotrebenú a zoxidovanú vrstvu gumy.Treba to robiť jemne a s citom samozrejme treba zachovať rovinnosť pri brúsení. Gumové remienky sa javia dostatočne pružné, tak so ich očistil liehom a nasadil naspäť. Mechanika nevyzerá príliš opotrebená, prehráva a pretáča oboma smermi bez problémov. Čo sa týka elektroniky, tam som pomenil vyschnuté elektrolyty (nebolo ich veľa) a takisto som povymieňal elektrolyty v signálovej ceste za kvalitné ellyty z nízkym ESR a ešte ich premostil svitkami 0,22 až 0,47 uF podľa kapacity. Nakoniec som vymenil operačný zosilňovač v snímacom zosilňovači M5281S za OPA 2132 a tiež výstupný operák opäť za OPA 2132. Skontroloval som nastavenie predmagnetizácie a záznamový prúd, došteloval korekcie na metalke a bolo hotovo. Magič bez problémov nahráva a prehráva. Vďaka drobným úpravám je zvuk mierne otvorenejší a sviežejší. Objednal som však z Avelmaku nejakú podobnú prítlačnú kladku, podstatné sú rozmery: Priemer 13 mm, šírka 8 mm a oska kladky priemer 2 mm. Ostatné sa dá prispôsobiť.

cestmir

Troton: ak by si dal prednosť pohodlnosti pred (výrazne) vyššou cenou, dá sa to kúpiť napr. u týchto nemcov na eBayi: http://stores.ebay.com/BlackReel-Audio-HIFI/Bandmaschinen-Tape-Recorder-/_i.html?_nkw=Sony+TC-K590, predávajú tam takéto sady snáď na každý deck od konca druhej svetovej (aj Tesly).

Druhá cesta je prispôsobiť inú kladku - ak sedí prierez diery na trn, nie je problém napr. väčšiu dobrúsiť na správny priemer.

Troton

Dik za info.
Samozrejme, tie elyty chcem pomenit tiez, predsa len som ho kupoval v 92/93. Plus su tam 4558 OPAmpy. Schemu som ale pozeral zatial len velmi letmo.
Na to brusenie gumy si moc netrufam, da sa tam len zamenit gumove kolecko (vylupnut ho z osadenia, a na tej oske nahradit novym) za http://avelmak.sk/index.php?lm=823&pg=det&article=13000 ? Lebo zrovna to kupene mam.
Tu kladku myslis http://avelmak.sk/index.php?lm=823&pg=det&article=17525 ? Neviem, nakolko su zamenitelne.
Mozno Sendy by mohol vediet.

Inak hlavny dovod, preco som to vobec otvaral bol, ze ten capstan motor je velmi hlucny, tak som si povedal, ze uz povymienam, co sa da.
Najprv som objednal z ebay 2ks z UK za nejakyc 5libier/kus+postovne (este mi to neprislo), potom som ho nasiel v avelmaku za 2.60, tak som kupil uz len z principu treti Smile

Troton

cestmir

Do veľkej miery je to vec rozdielnej kúpnej sily. Nemcovi sa neoplatí prevádzkovať takúto vec lacnejšie, ak to má fungovať aspoň trochu ako biznis a nie ako hobby/dobročinnosť. A z pohľadu priemerne zarábajúceho príslušníka strednej triedy (v západnej európe) nie je problém vymeniť jeden hodinový zárobok za to pohodlie, nemusieť nakupovať na N iterácií rôzne remienky a kladky a zabíjať s tým čas.

Ja mám skôr trochu obavu o kvalitu tých dielov. Pri tej cene už človeka trochu naserie, keď sa remienky o rok rozpadnú a kladka stvrdne...

Troton

Lechos

Náhradní přítlačná kladka (pinch roller) jiného typu a značky bude pasovat jenomže to chce šupléru a změřit což v zásilkovém e-shopu není dost možné.
Zkus ji prozatím jenom demotovat, otočit a vložit zpět což někdy na chvíli pomáhá než se sežene nová.

Troton

Rozobral som mechaniku a odmeral kladku - ma 13x7.2x2mm. Skusim nieco podobne z avelmaku este raz objednat. Ten trn, na ktory sa to nasadzuje ma 3mm, to je predpokladam standard.

Ale na inu vec som narazil - isiel som menit capstan motor (Mabuchi EG-530AD-2B) a vsimol som si, ze na povodnom (Mitsubishi) je dioda, zrejme na ochranu ako "snubber". Lenze snubber dioda by mala byt zapojena v reverznom smere voci napajaniu, krizom cez motor, nie ?
A tuto je to uplne naopak, je na to nejaky dovod ?
Od privodu napajanie je oddelena, je to nejako cez vinutie ?

EDIT: idem vlastne este mrknut do schemy.
EDIT2: nic tam nie je.

Lechos

Účel přídavné diody na motorku mně není známý, leda kouknout do schémátka pokud je někde k sehnání, případně pokus-omyl přepólovat co se bude dít ale určité riziko tu je proto raději nechat původní zapojení od výrobce.
