Zdravím,
Stal som sa vlastníkom gramofónu Tesla gz-040, chcem sa opýtať ako ho prerobiť na repráky. Gramofón ma základný reproduktor (2,5W 4ohm) ktorý sa pripája zo zadu, vedľa konektoru na reprak je další výstup a to je 5 pinový DIN konektor. Kupil som redukciu na ten 5 pinový DIN konektor na 3,5 jack. Ale repráky hrajú strašne slabo.
Za rady vopred ďakujem.

[daniel00421]

[Lechos]

Ale použité šásko HC04 je tuším stereo tak není důvod nepoužít jakékoliv rádio, zesík stereo co má gramo vstup na DIN (5-pin). Taktéž lze nahrávat na stereo magnetofon. Příspěvek výše to rozebral detailněji.

[daniel00421]

[quote="Lechos"]Ale použité šásko HC04 je tuším stereo tak není důvod nepoužít jakékoliv rádio, zesík stereo co má gramo vstup na DIN (5-pin). Taktéž lze nahrávat na stereo magnetofon. Příspěvek výše to rozebral detailněji.[/quote
Presne tak,na vystupe päťkolika je vyvedený stereo signál ako som opísal vyššie.
Vstup na ňom je skratovaný L+R a vedený cez korekčák na zosik s MBA 810.
Je potom jedno cez aku redukciu sa privedie do externeho stereo zosiku,mam doma šema,jednoduche nie ?
Ono potom ostáva otázne v akom stave je prenoska/asi VK segnettova sol a saphir hrot/tým nepotrebuje špecialny RIAA pream a hrá to na štandard vstupe zosikov.
Tie prenosky su nachylne na vlkosť a v druhom pripade životnosť hrotu je ca do max.200 hodin hracej doby.
Prenosky aktualne v predaji:http://avelmak.sk/index.php?lm=306&pg=det&article=26834
Tak toľko,viac asi ja k tomu nemám dodať,snáď ešte ku redukcii pre laika z tej din:http://avelmak.sk/index.php?lm=215&pg=det&article=12272

[daniel00421]

[Lechos]

Tam je interní zesík s MBA810 ? Tento švabík míval ochrany proti přetížení a zkratu na výstupu ale spíš jeho modifikace S, AS...již se nepamatuji je to cca 30 let co jsem bastlil.

[daniel00421]

[daniel00421]

[quote="daniel00421"]

[ccube]

No, ja som zapojil repraky cez redukciu DIN-Jack 3,5
repráky su logitech 5.1 x530. Takže jediné čo mi ostáva je zohnať ten externý zosik?

[Lechos]

V tom se nevyznám...ty repráčky mají nějakou elektroniku a napajení které signál zesílí ? Na výstupu DIN z gramofonu bude v lepším případě párset mV a to nestačí ani pro sluchátka...leda upravit odporové děliče za nižší hodnoty ale lépe ten starší zesík, rádijko k hlasitému poslechu.

[ccube]

ano majú, a s tým DIN vystupom maš pravdu. Som skušal aj slúchadlá na tom a nebolo nič počuť. A vieš mi prosím ťa poradiť nejaký lacný zosilovač ?

[Lechos]

Je toho ve výprodejích spousta za dostupné ceny, Tesla AZS 100L nebo Transiwatt TW40 Junior...ten má navíc vstup pro magnetodynamickou přenosku jak rovněž AZS 217, AZS 222, AZS 223, Unitra PW8010...všechny mají DIN vstup pro gramofon, nemusíš nic upravovat. A 2 bedýnky aspoň dvoupásma, trochu vyššího výkonu než zesík. Musí ovšem pasovat impedance 4 nebo 8 Ω.

[ccube]

Dakujem ťi. Takže ja musím kúpiť ešte nejakú prenosku do gramofónu?

[Lechos]

Ne, použiješ piezoelektrickou co je v gramofonu leda že je ohraná tak výměna ale za stejný typ VK4302, sehnat se dá.

[ccube]

Okej. Ďiky moc, hadam to pôjde.

[daniel00421]

[daniel00421]

[daniel00421]

[daniel00421]

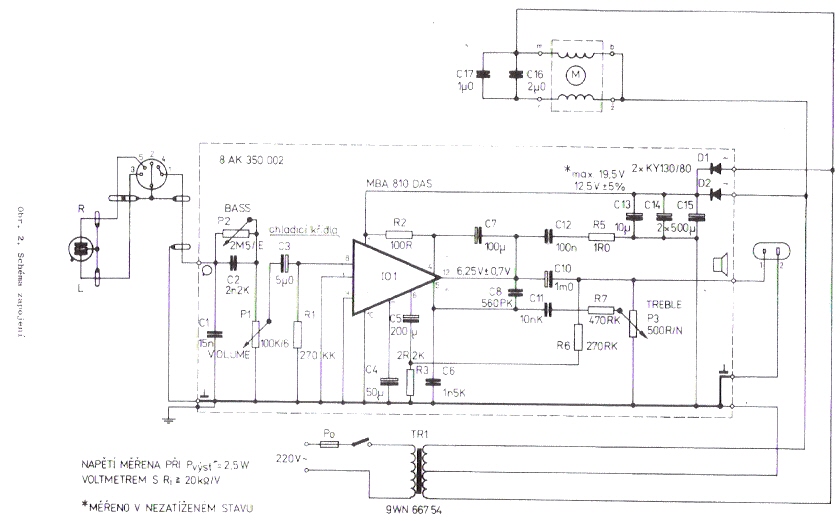

Schema pre všetkých zainteresovaných.Jednoduché,v podstate základ zapojenie zosika s MBA 810,jednoduchou tonovou korekciou a základom pre korekciu kryštal prenosky-žiadny preamp.
