Moderní zvukovody - teorie a praxe
Choď na stránku Predchádzajúca  1, 2, 3 ... 78, 79, 80, 81  Ďalšia

Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Reprosústavy
Zobraziť predchádzajúcu tému :: Zobraziť nasledujúcu tému

Měli byste zájem o nabídku hotových STH zvukovodů?
Měl bych zájem o menší verzi (k basáku 8" - 10")
20%
 20%  [ 6 ]
Měl bych zájem o větší verzi (k basáku 12" - 15")
36%
 36%  [ 11 ]
Měl bych zájem o nějakou formu stavebnice (menší rozměr)
13%
 13%  [ 4 ]
Měl bych zájem o nějakou formu stavebnice (větší rozměr)
10%
 10%  [ 3 ]
Nemám zájem.
13%
 13%  [ 4 ]
Nemám zájem a věřím, že horny zkreslují jako pr... a samozřejmě velmi slyšitleně.
6%
 6%  [ 2 ]
Celkom hlasov : 30

Autor Správa
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Po február 01, 2021 13:03:16    Predmet: Odpovedať s citátom

Rád bych se zeptal, jak je to s parametrem OS.k = 1 ?
Zápasil jsem s Ath dost dlouho, ale lezly mi z toho samé hlouposti. Teprve ve chvíli, kdy jsem zadal zdánlivě nesmyslnou hodnotu OS.k = 15 (!), začalo to vycházet.
Parametr k je uveden v návodu a podrobně zdokumentován, ale např. v demosouboru 8C není vůbec použitý, takže se dosadí default = 1.
Jak je to správně ?

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Po február 01, 2021 13:16:08    Predmet: Odpovedať s citátom

Když se udělá osový řez tím mým "vynálezem", vypadá to takhle. Zdá se mi, že se to trochu podobá už dříve prezentovaným tvarům (dám je do samostatných příspěvků).
Zejména tím, že celý řez je jakoby prohnutý, zvukovod ani ve střední části nemá tvar kužele.



 Description:
 Filesize:  53.88 KB
 Viewed:  3 Time(s)




_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Po február 01, 2021 13:22:09    Predmet: Odpovedať s citátom

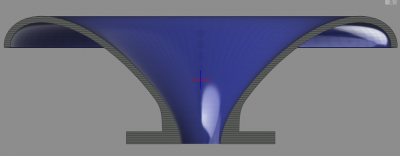

Tohle je parahorn, "ten, který se nemá obkreslovat". Je trochu víc otevřený, ale nějakou podobnost vidím.


 Description:
 Filesize:  106.8 KB
 Viewed:  3 Time(s)




_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Po február 01, 2021 13:27:10    Predmet: Odpovedať s citátom

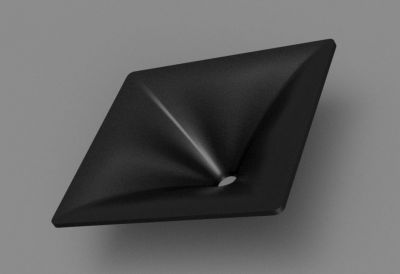

A takhle vypadá ST260, který byl dokonce vytištěn na 3D a s dobrým výsledkem proměřen.


 Description:
 Filesize:  57.18 KB
 Viewed:  3 Time(s)




_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Po február 01, 2021 13:36:26    Predmet: Odpovedať s citátom

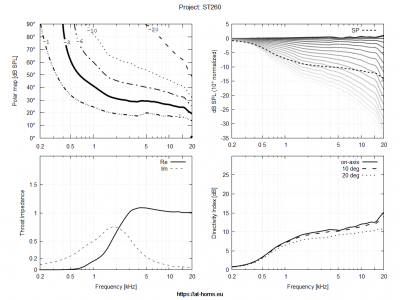

To je graf od toho ST260. Paráda !


Graf ST260.png
 Description:
 Filesize:  105.99 KB
 Viewed:  11 Time(s)

Graf ST260.png



_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Ut február 02, 2021 22:02:13    Predmet: Odpovedať s citátom

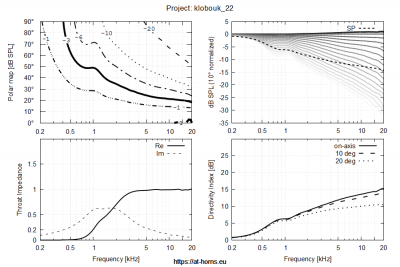

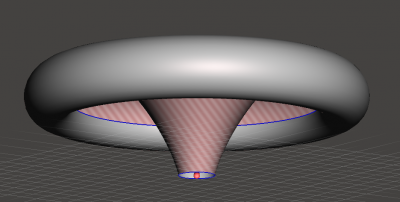

To je sranda, on ani takovej atomovej hřib nevychází nijak zle...

Včetně absolutních průběhů, který jsou docela hladký. Na to by nemusel být takový problém udělat výhybku ?

Není to ani moc velký, Ath hlásí průměr 241,4 a výšku 82 mm.



 Description:
 Filesize:  41.71 KB
 Viewed:  7 Time(s)




 Description:
 Filesize:  89.59 KB
 Viewed:  6 Time(s)




 Description:
 Filesize:  102.47 KB
 Viewed:  3 Time(s)




_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 10135
Bydlisko: Praha

PríspevokZaslal: Ut február 02, 2021 22:09:54    Predmet: Odpovedať s citátom

Opa, a je to lepsie, nez ked je to ukoncene ako little sandhorn?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Ut február 02, 2021 22:41:19    Predmet: Odpovedať s citátom

Těžko říct, podívej se sám:
https://hifi.slovanet.sk/bb/viewtopic.php?p=342054#342054

Ale musel by se k tomu vyjádřit MaBat, jestli v tom není nějaký háček. Já si hraju s prográmkem, ale v životě jsem to neměl v ruce.

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 10135
Bydlisko: Praha

PríspevokZaslal: St február 03, 2021 00:06:38    Predmet: Odpovedať s citátom

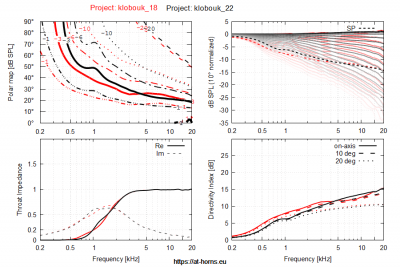

urcite? pride mi ze zmenenych veci tam bude ovela viac nez len zakoncenie

mne pride ten klobuk 22 horsi, minimalne ta boule na 1kHz



 Description:
 Filesize:  126.41 KB
 Viewed:  8 Time(s)



Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: St február 03, 2021 08:10:43    Predmet: Odpovedať s citátom

Má to své zákonitosti, které opa ještě neobjevil, a já je nikde vytrubovat nebudu. Cíle jsou každopádně dva: 1) hladké frekvenční charakteristiky bez difrakcí a rezonancí a 2) konstantní směrovost. To první samo o sobě je snadné - na to stačí jakýkoliv směrující krám (jako třeba klobouk 22). Až budete mít oboje, pak můžete jásat Smile
_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: St február 03, 2021 08:18:28    Predmet: Odpovedať s citátom

Toto je Sandhorn - oko znalce hned vidí jisté rozdíly.


 Description:
 Filesize:  111.45 KB
 Viewed:  15 Time(s)




_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
godz
Hifi expert


Založený: 05 máj 2007
Príspevky: 1020
Bydlisko: Trenčín

PríspevokZaslal: St február 03, 2021 10:26:28    Predmet: Odpovedať s citátom

Opa dobrá práca, ale Batíkov Sandhorn má lepšie smerové vlastnosti, najmä v oblasti stredných frekvencií a vyrovnanejší DI
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: St február 03, 2021 11:28:12    Predmet: Odpovedať s citátom

MaBat napísal:
Má to své zákonitosti, které opa ještě neobjevil, a já je nikde vytrubovat nebudu.


Ale to je přesně to, co říkám od začátku. Takže dík, že jsi to teď potvrdil.

Sandhorn - rozdíly vidí i oko neznalce. Wink

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Ut marec 02, 2021 10:07:17    Predmet: Odpovedať s citátom

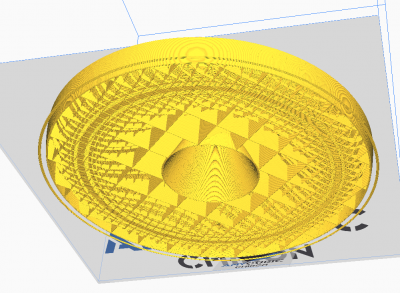

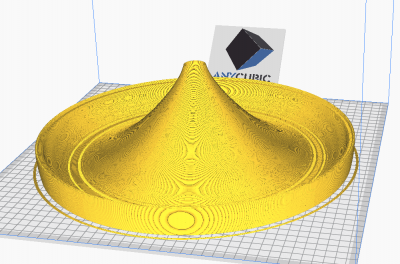

Pořídil jsem Anycubic Chiron, tak začínám chystat formu - tvar "LS". Jenom tohle spolkne 0,5 kg filamentu Shocked
S tryskou 0,8 a vrstvou 0,45 mm nominálně necelých 9 hodin, to zas není tak hrozné.



 Description:
 Filesize:  112.69 KB
 Viewed:  4 Time(s)




 Description:
 Filesize:  152.86 KB
 Viewed:  5 Time(s)




_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Ut marec 02, 2021 10:12:01    Predmet: Odpovedať s citátom

A když to půjde, 1" Tritonia (28 x 24 cm) -


 Description:
 Filesize:  45.45 KB
 Viewed:  4 Time(s)




_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Ut marec 02, 2021 13:20:51    Predmet: Odpovedať s citátom

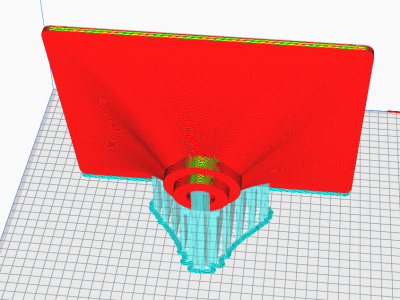

Nezkoušel jste to už někdo takhle? Počítám, že se to bude asi dost kroutit.


 Description:
 Filesize:  127.14 KB
 Viewed:  2 Time(s)




 Description:
 Filesize:  167.65 KB
 Viewed:  2 Time(s)




_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Ut marec 02, 2021 13:28:34    Predmet: Odpovedať s citátom

...


 Description:
 Filesize:  71.95 KB
 Viewed:  2 Time(s)




_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 10135
Bydlisko: Praha

PríspevokZaslal: Ut marec 02, 2021 13:44:16    Predmet: Odpovedať s citátom

a nema ta tvoja tlaciaren nahodou max. rozmery tlace 40x40x45cm?
- https://www.anycubic.com/products/anycubic-chiron-3d-printer
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Ut marec 02, 2021 13:46:13    Predmet: Odpovedať s citátom

Má, a?
_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 10135
Bydlisko: Praha

PríspevokZaslal: Ut marec 02, 2021 14:22:05    Predmet: Odpovedať s citátom

ze to mozes tlacit i klasicky na placato. ale ak to pojde takto chytro na vysku, mohlo by to byt krajsie :)
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Ut marec 02, 2021 14:39:25    Predmet: Odpovedať s citátom

Jde o minimalizaci těch podpěr. Takhle šikmo to sežere 250 g filamentu za 5 hodin. Na placato je to cca 1200 g za 17 hodin.

Zdaleka nejrychlejší a nejúspornější je tisk dvou polovin samostatně, ale to má taky svoje úskalí. Pokud to půjde, rád bych to zkusil v celku.

_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Ut marec 02, 2021 21:17:47    Predmet: Odpovedať s citátom

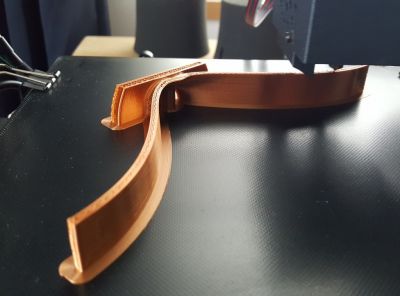

Dovolím si připomenout fintu, kterou jsi určitě viděl na DIY. Tisk na dvě půlky, ale s doplněnými packami okolo dělicí roviny, které umožní sešroubování těch dvou půlek, aby to nebylo závislé jenom na lepení.
_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: St marec 03, 2021 07:46:06    Predmet: Odpovedať s citátom

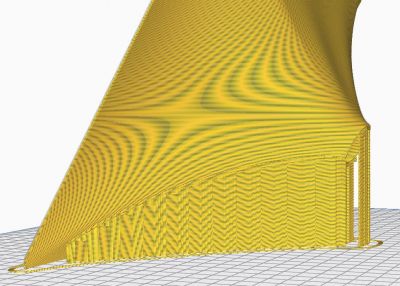

Našikmo to půjde dobře.


 Description:
 Filesize:  141.97 KB
 Viewed:  3 Time(s)




 Description:
 Filesize:  92.15 KB
 Viewed:  3 Time(s)




 Description:
 Filesize:  129.98 KB
 Viewed:  3 Time(s)




_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Št marec 04, 2021 00:11:12    Predmet: Odpovedať s citátom

V jednu chvíli to vypadalo, že volně stojícím kloboukům se nic nevyrovná a cokoliv jiného je mrhání časem.
A teď se zase zdá, že obdélníkové zvukovody, které jsou součástí reprobedny, byly vzaty na milost a vývoj může pokračovat.
Nebo je to ještě jinak ?

_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Št marec 04, 2021 07:49:04    Predmet: Odpovedať s citátom

Che che. Je to naprosté mrhání časem, opa!
_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
opa
Hifi inventar


Založený: 24 február 2007
Príspevky: 10949
Bydlisko: Praha

PríspevokZaslal: Št marec 04, 2021 13:32:48    Predmet: Odpovedať s citátom

Tak proč to tiskneš ? Wink
_________________
Cui bono ?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Št marec 04, 2021 13:54:20    Predmet: Odpovedať s citátom

opa napísal:
V jednu chvíli to vypadalo, že volně stojícím kloboukům se nic nevyrovná a cokoliv jiného je mrhání časem. A teď se zase zdá, že obdélníkové zvukovody, které jsou součástí reprobedny, byly vzaty na milost a vývoj může pokračovat.

Možná ti uniklo, že tenhle zvukovod je už bezmála rok vyvinutý a projekt Tritonia samozřejmě pokračuje. A jelikož funguje moc pěkně (v absolutním měřítku), byla by škoda to nechat ladem, jen proto, že se mezitím našlo, čistě objektivně a principiálně, ještě něco o fous lepšího - takže ty sugestivní řeči sis mohl odpustit, nic takového jsem tu nikdy netvrdil. Navíc je to ideální model na zkoušku. Tak proto. A když se to povede včetně formy, můžu to dál jednoduše odlévat a ukrutně na tom zbohatnout.

_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Št marec 04, 2021 15:18:30    Predmet: Odpovedať s citátom

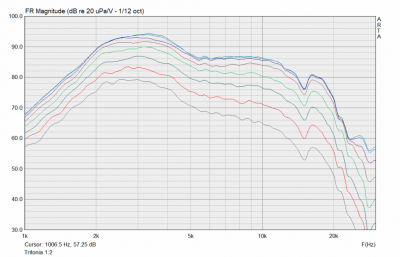

BTW, když momentálně nemůžu měřit velkou Tritonii, udělal jsem a v rychlosti změřil aspoň zmenšený model cca 1:2 - https://www.diyaudio.com/forums/multi-way/338806-acoustic-horn-design-easy-ath4-post6548452.html

Tak si můžete udělat obrázek sami. Tohle je samozřejmě pouze horizontálně. Zbytek až s novou točnou.



 Description:
 Filesize:  164.65 KB
 Viewed:  14 Time(s)




 Description:
 Filesize:  36.91 KB
 Viewed:  7 Time(s)




_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
MaBat
Hifi inventar


Založený: 21 november 2007
Príspevky: 10859

PríspevokZaslal: Št marec 04, 2021 15:48:19    Predmet: Odpovedať s citátom

...


 Description:
 Filesize:  204.76 KB
 Viewed:  6 Time(s)




_________________
www.at-horns.eu | "...Mabat's designs. They appear to be ideal IMO." - Earl Geddes
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
miero
Hifi inventar


Založený: 08 september 2010
Príspevky: 10135
Bydlisko: Praha

PríspevokZaslal: Št marec 04, 2021 15:50:50    Predmet: Odpovedať s citátom

Tlac tritonie nasikmo si este neskusal, alebo to nevyslo?
Návrat hore
Zobrazit informácie o autorovi Odoslať súkromnú správu
Zobraziť príspevky z predchádzajúcich:
Pridať novú tému   Zaslať odpoveď    Obsah fóra hifi.slovanet.sk -> Reprosústavy Časy uvádzané v GMT + 1 hodina
Choď na stránku Predchádzajúca  1, 2, 3 ... 78, 79, 80, 81  Ďalšia
Strana 79 z 81


Prejdi na:
Nemôžete pridávať nové témy do tohto fóra.
Nemôžete odpovedať na témy v tomto fóre.
Nemôžete upravovať svoje príspevky v tomto fóre.
Nemôžete mazať svoje príspevky v tomto fóre.
Nemôžete hlasovať v tomto fóre.
Môžete pripojiť súbory do tohto fóra.
Môžete sťahovať súbory z tohto fóra.


Powered by phpBB © 2001, 2005 phpBB Group
Slovenský preklad phpBB Slovak - www.pcforum.sk
TOPlist
