dustin Hifi inventar
Založený: 06 október 2006 Príspevky: 4857 Bydlisko: Plzeň
|
Zaslal: Št január 25, 2007 22:55:59 Predmet: Vliv vibrací a tlumení na kvalitu transportu |
|
|
Když jsem četl různorodou diskusi na miniBB, napadlo mě, proč to zatím někdo nezměřil. Nemám žádné super vybavení, ale zkusil jsem přeměřit spektrum na 11 025 Hz, které se používá pro sledování jitteru.
Vybaveníi:
* CD-R s jedním 60min trackem 11025Hz (autor Audacity)
* Audiotrak Prodigy 192 (taková střední třída)
* RG62 kabely
* SpectrumLab: délka vzorku FFT 65k, Hanning (tedy nejlepší nastavení)
Vycházel jsem z předpokladu, že pokud mají vibrace vliv na transport (minimálně jitter), musí se projevit i ve výstupu za převodníkem.
Zkoušel jsem vzorkování 48kHz a 44.1kHz. Na 48kHz mi lezly divné artefakty i na 5kHz (až -30dB), což je divné, takže jsem vzorkoval na 44.1kHz.

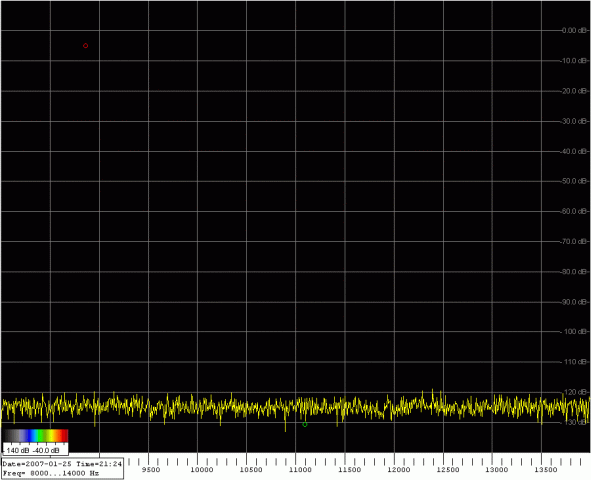

Nejdříve referenční spektrum zvukovky při zkratovaných vstupech:
Description: |
|
Filesize: |
28.27 KB |
Viewed: |
413 Time(s) |
|
|
|
Návrat hore |
|
|
dustin Hifi inventar
Založený: 06 október 2006 Príspevky: 4857 Bydlisko: Plzeň
|
Zaslal: Št január 25, 2007 23:08:06 Predmet: |
|
|
První testovaný přehrávač je SONY CDP950
Není žádný mladík, ale má docela dobré ovládání. Interně 8x oversampling, DAC TDA1541, mimo jiné i variable výstup přes DO.
Je hodně citlivý na otřesy, běžně při podupávání (tanci) vynechává (umístěn v normálním racku). Přijde mi jako dobrý kandidát pro testování vlivu vibrací.

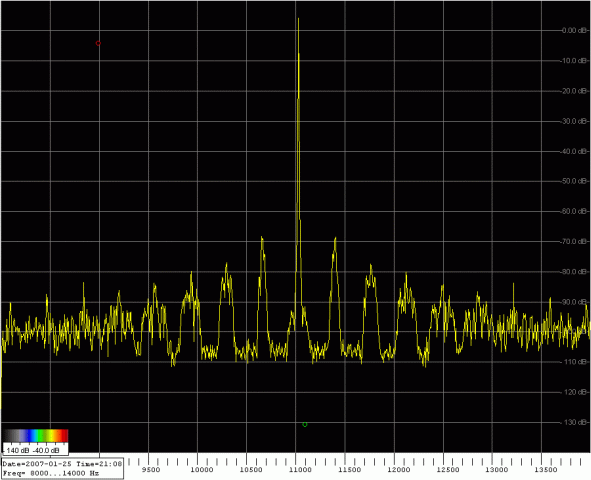

V příloze je spektrum 11 025Hz, signál 0.9 plného vybuzení (tedy cca -1dB), přehrávač položený na plovocí podlaze.
Spektrum samozřejmě trošičku kolísá (ale tvar křivky i lokální minima/maxima zůstávají). Nezaznamenal jsem rozdíl ve spektru, když jsem jej položil na velký balík dětských plenek (pěkně tlumí ) a zatížil 20kg krabicí s olověnými broky.
Spektrum není moc kvalitní, ale předpoklad byl, že čím méně kvalitní přehrávač, tím by mohl být větší vliv vibrací. Tedy o to lépe
Description: |
|
Filesize: |
33.54 KB |
Viewed: |
419 Time(s) |
|
Naposledy upravil dustin dňa Št január 25, 2007 23:48:55, celkom upravené 4 krát. |
|
Návrat hore |
|
|
dustin Hifi inventar
Založený: 06 október 2006 Príspevky: 4857 Bydlisko: Plzeň
|
|
Návrat hore |
|
|
dustin Hifi inventar
Založený: 06 október 2006 Príspevky: 4857 Bydlisko: Plzeň
|
Zaslal: Št január 25, 2007 23:15:49 Predmet: |
|
|

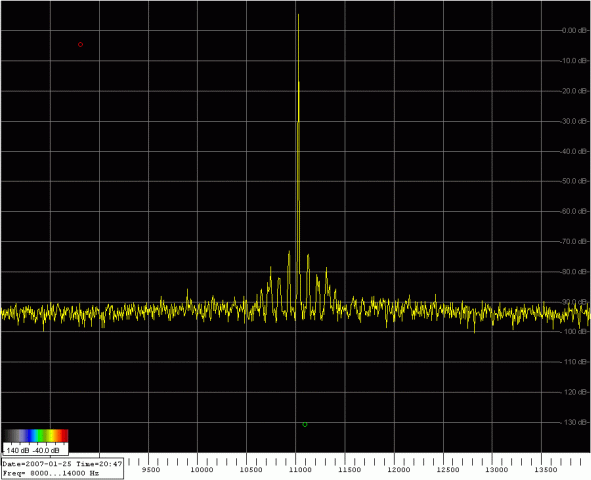

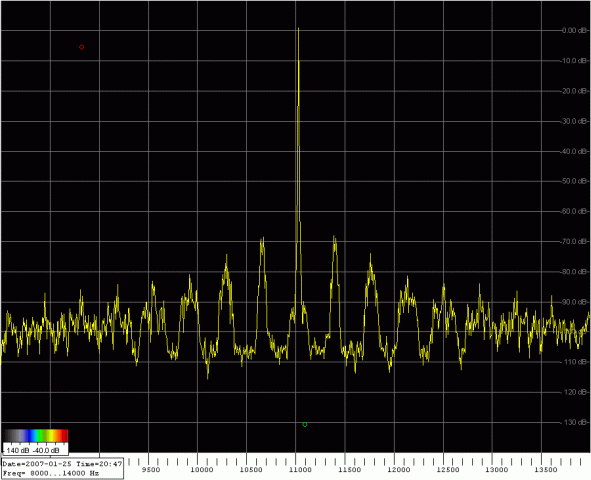

Pro porovnání jitteru jsem změřil spektrum Philips CD300 z r. 1983 s 14 bitovými DACy TDA1540, vysouvací mechanikou a vypnutým oversamplingem dle mého popisu na http://www.f-sport.cz/hifi/index.php?action=vthread&forum=8&topic=1000&page=0#27
Vzhledem ke hmotnosti cca 8kg jsem netestoval vibrace, protože jsem neměl, jak jej rozvibrovat
Výsledek mě docela překvapil:
Description: |
|
Filesize: |
5.5 KB |
Viewed: |
5798 Time(s) |
|
Description: |
|
Filesize: |
29.27 KB |
Viewed: |
380 Time(s) |
|
Naposledy upravil dustin dňa Št január 25, 2007 23:42:24, celkom upravené 1 krát. |
|
Návrat hore |
|
|
dustin Hifi inventar
Založený: 06 október 2006 Príspevky: 4857 Bydlisko: Plzeň
|
Zaslal: Št január 25, 2007 23:27:46 Predmet: |
|
|
Závěr jsem si udělal takový, že na velmi náchylném Sony nemají vibrace viditelný vliv na kvalitu výstupního signálu.
Ale prosím komentáře znalých a zkušených, jsem si vědom nedokonalosti měření a testovacích podmínek.
Argumenty na miniBB byly, že při vibracích dochází k rušení na napájecích vedeních. Dalším krokem testování by bylo připojit osciloskop a podívat se, zda tomu tak v praxi opravdu je.
Nepodařilo se mi nikde na webu najít spotřebu koncových stupňů ostření a trackingu, tedy vlivu na napájecí linky. V obou případech je nutné si uvědomit, že se jedná o mechanické posuny v řádech mikrometrů (vertikálně i horizontálně posuvná lupa nad laserem ostří i směrově posouvá paprsek o +/-0,5um, posuv celé čtecí hlavy obvykle lineárním motorem koriguje s přesností 1um). Při přesouvání hlavy na další track jsem dříve na napájecím napětí robustního Philips naměřil rušení v řádu desítek mV, ale to se jedná o milimetrové posuny, kdy se motor pěkně točí. Dovedu si představit, že i při dolaďování hlavy o mikrometry si nějaké rušení objeví - tam se krokový motor buď pootáčí, nebo stojí - tedy proudové rázy.
Mimochodem, povolené vyosení CD je dle normy až několik mm, které posun hlavy musí stíhat při každé otáčce (200-500ot./min, dle čtené pozice). Takže hlava se stejně neustále posouvá.
Nemyslím si, že posun lehoučké čočky na principu cívky reproduktoru o mikrometry vyžaduje proudové rázy, protože je průběh proudu v podstatě spojitý, zpětná vazby udržuje stále čočku v optimální poloze vertikální i horitontální.
Zkusí někdo změřit rušení na napájení při vibracích? Jeho existenci moc nevěřím, ale třeba mě někdo přesvědčí o opaku.
Naposledy upravil dustin dňa Št január 25, 2007 23:49:56, celkom upravené 3 krát. |
|
Návrat hore |
|
|
Skipy stepná kengura
Založený: 24 október 2006 Príspevky: 1290 Bydlisko: Zsolna
|
Zaslal: Št január 25, 2007 23:33:41 Predmet: |
|
|
dosť ma to zaujalo - akurát pri pokuse otvoriť jeden z odkazov na diyaudio mám toto
There seems to have been a slight problem with the database.
Please try again by pressing the refresh button in your browser.
An E-Mail has been dispatched to our Technical Staff, who you can also contact if the problem persists.
We apologise for any inconvenience.
nešlo mi to už ráno-
|
|
Návrat hore |
|
|
dustin Hifi inventar
Založený: 06 október 2006 Príspevky: 4857 Bydlisko: Plzeň
|
Zaslal: Pi január 26, 2007 11:49:13 Predmet: |
|
|
Stejně je mi divné, proč byly takové rozdíly ve spektru při vzorkování 48kHz a 44.1kHz. Navíc naměřená spektra mi připadají poněkud divná - obvykle jde o ostré čáry.
Mohu poprosit specialisty o odborný komentář (vliv interferencí, převzorkování atd.)?
|
|
