| Zobraziť predchádzajúcu tému :: Zobraziť nasledujúcu tému |
| Autor |
Správa |
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
 Zaslal: St október 05, 2016 18:35:29 Predmet: |
 |
|
Jo, jasně, už jsem doma. To se přinejhorším kdyžtak dá vzít i ručně.
Ale klidně si celý ten WG posuňte o kousek dopředu a z něj to odfrézujte, jak potřebujete. To bude pár milimetrů, ne? I když chápu, že to taky není už úplně snadný, aby to pak opravdu sedělo. Nebo jestli si chcete celý ty čela udělat znova rovnou už spolu s WG, tak s tím nemám vůbec žádnej problém.
Kdyby Petr ještě dokázal ten zvukovod na konci roztáhnout nějak po obvodě toho čela (jak jsem to už někde navrhoval), tak bych se snad i přimlouval to udělat celý nový. Stejně se to bude znova měřit, tak by se to udělalo z čistý vody. Samotnýho by mě zajímalo, jak by to dopadlo. Cílem by samozřejmě bylo trochu rozbít tu osovou difrakci, tj. zmírnit zvlnění fr. char. v ose.
|
|
| Návrat hore |
|
 |
Basstl
Hifi expert
Založený: 26 apríl 2008
Príspevky: 2346
Bydlisko: Teplice
|
| Zaslal: St október 05, 2016 18:59:00 Predmet: |
|
|

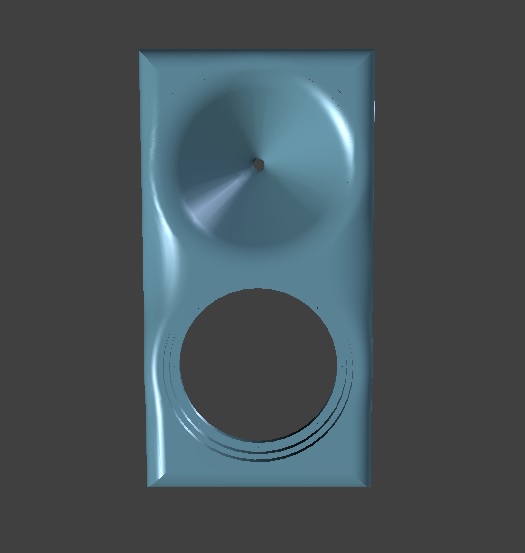

Tím "roztáhnout" myslíš nějak takhle?
| Description: |
|
| Filesize: |
73.54 KB |
| Viewed: |
134 Time(s) |
|
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: St október 05, 2016 19:07:34 Predmet: |
|
|
Jo, a klidně zajet i kolem toho basáku. Ale přiznávám, že netuším, jak to bude vypadat a jak to reálně půjde - moje prostorová představivost tady končí.
Muselo by se to ale udělat až někde na tom vyústění, řekněme v poslední 1/4 stávajícího profilu, tj. namísto toho prostého zaoblení, které je tam teď. Představuji si, že kdyby to bylo z gumy, nějak tak by to jít "roztáhnout" muselo, ale jak to nakreslit v CAD, nevím. Jde ale fakt jen o to nemít to tak rotačně symetrické.
Když to zůstane takhle, bude to prostě osvědčený standard.
|
|
| Návrat hore |
|
|
Bartoli
Hifi inventar
Založený: 24 jún 2008
Príspevky: 4089
|
| Zaslal: Št október 06, 2016 08:21:24 Predmet: |
|
|
| MaBat napísal: | Tam by to dobře šlo z toho zvukovodu naopak ukrojit.
- Ty ale raději ukaž, jak jsi nakonec vyřešil prostup kabelů do B2, taky takový detail, a nepokoušej se psát, že to není vidět  |
No je tam vanicka s terminaly. Terminaly jsem odstranil. vyvrtal jsem 8 x diru na kabely.
Pak jsem tam epoxidem vlepil kabely, vzdy potrebne delky.
Pak se ten hafl kabelu protahl dnem bedny a potom se to zasroubovalo s vanickou do dna bedny.
A pak uz klasika protahnout k reprakum pristup pres spodni basak to umoznuje.
Krkolomne ale esteticke.
Dokonce je to rozebiratelne Ale nemyslim ze by tohle chtel nekdo napodobit....
Napriklad Fugovi pripadal krkolomny i pristup k driveru uvnitr 1518 s montazi pohmatem naslepo, a proto ma zezadu u svych 1518 montazni otvor pro montaz driveru, takze kazdy ma jine predstavy....a ne kazdy tu estetiku tak proziva jako ja-)
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Št október 06, 2016 15:02:51 Predmet: |
|
|
| Co vůbec B2, jak to hraje po čase? Jinak mám pro tebe téměř hotové ty pasivní filtry, to pak nějak pošlu. Bude k tomu nové nastavení DSP, ale nad to si musím ještě chvíli sednout. Ať to můžeš dodělat.
|
|
| Návrat hore |
|
|
Bartoli
Hifi inventar
Založený: 24 jún 2008
Príspevky: 4089
|
| Zaslal: Št október 06, 2016 16:30:29 Predmet: |
|
|
| MaBat napísal: | | Co vůbec B2, jak to hraje po čase? Jinak mám pro tebe téměř hotové ty pasivní filtry, to pak nějak pošlu. Bude k tomu nové nastavení DSP, ale nad to si musím ještě chvíli sednout. Ať to můžeš dodělat. |
B2 hraji k me spokojenosti.
Docela hodne posloucham hudbu a posledni dobou ujizdim na Sostakovicovi
Co bych chtel jeste udelat jsou ruzne nastaveni vyhybky na gramofon, tichy poslech a a hlasity poslech, proste zohlednit fyziologickou korekci-)
No a samozrejme musim s Fugem udelat DRC.....ale odkladam to az na spolecne provedeni mereni s infinity kappa co chce udelat jeden zajemce o 1518.
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Št október 06, 2016 19:20:14 Predmet: |
|
|
Kdysi mě jeden čas opravdu hodně bavil Prokofjev. Nevím proč, ale žena si to tehdy během poměrně krátké doby poněkud zneoblíbila.
A je jasný, že tohle se potichu poslouchat prostě nedá -
https://youtu.be/K8Y1lLfVzy8
Dnes, s malýma dětma, tak nanejvýš občas na sluchátka. Taky proto si stavím na zahradě bunkr
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi október 07, 2016 07:30:59 Predmet: |
|
|
| Earl Geddes má nový dítě
|
|
| Návrat hore |
|
|
miero
Hifi inventar
Založený: 08 september 2010
Príspevky: 11841
Bydlisko: Praha
|
| Zaslal: Pi október 07, 2016 07:57:09 Predmet: |
|
|
| Pekne :-) Ake to bude asi velke?
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi október 07, 2016 08:06:08 Predmet: |
|
|
| Větší než ty stávající asi ne. Jestli si třeba nenechal vyrobit driver s lepším phase-plugem. Nevím, co jiného by ho ještě přimělo dělat něco nového, protože dole to je zjevně stále tradičně řešené. Ale třeba si chtěl postě jen "zabastlit"
|
|
| Návrat hore |
|
|
Zorg
Hifi expert
Založený: 13 september 2008
Príspevky: 1287
|
| Zaslal: Pi október 07, 2016 10:26:38 Predmet: |
|
|
 tak to je moc pěkný. No, třeba jen použil ten Radian
Každopádně jestli to z toho grafu dobře vidím, tu obligátní osovou difrakci se rozbít nepokoušel.
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi október 07, 2016 12:49:40 Predmet: |
|
|
| Zjevně ne. Klidně to taky může být nějaká "stará" bedna, opravdu jen s jiným driverem.
|
|
| Návrat hore |
|
|
Bartoli
Hifi inventar
Založený: 24 jún 2008
Príspevky: 4089
|
| Zaslal: Pi október 07, 2016 13:21:39 Predmet: |
|
|
Basstl - pokud bys sel cestou "hranateho" zvukovodu na obrysu do ctverce - pak by to esteticky bylo lepe rozdelit na 2 desky + spara.
Koneckoncu i JBL M2 to ma na cele pak jasne designove oddeleno na zvukovod a basak.
|
|
| Návrat hore |
|
|
Zorg
Hifi expert
Založený: 13 september 2008
Príspevky: 1287
|
| Zaslal: Pi október 07, 2016 22:06:59 Predmet: |
|
|
| MaBat napísal: | | Zjevně ne. Klidně to taky může být nějaká "stará" bedna, opravdu jen s jiným driverem. |
Zatím jsem se nedočetl který.
Jinak jsem si vzpomněl, žes měl kdysi 12" OSWG do elipsy - nenajdeš ještě někde měření, jestli to vůbec pomohlo? (Nebo byly pro MethMena, fakt už si nevzpomenu) Můžeme to kdyžtak porovnat s mými, jestli ten hrb v ose má jiný tvar.
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi október 07, 2016 22:09:26 Predmet: |
|
|
| To jsem nikdy nerealizoval ani neměřil, ale někde to mám schovaný - vyrobený to je, můžu ti to půjčit. Teď dodělávám tu klotoidu, mám chvilku klid.
|
|
| Návrat hore |
|
|
Zorg
Hifi expert
Založený: 13 september 2008
Príspevky: 1287
|
| Zaslal: Pi október 07, 2016 22:35:20 Predmet: |
|
|
Hehe a já už se chtěl nabídnout, že to tam doprogramuju ale dlouho už jsem nic podobnýho nedělal, ale kdysi mi to celkem šlo i bavilo. Dělal jsem různý grafický algoritmy, který i na dobových CPU byly slušně svižný
No, já se teda časem ozvu, změřil bych to za stejných podmínek s tím mým zvukovodem a něco vidět snad bude. Nebo se o to aspoň pokusím. Včera jsem konečně chtěl jen nějak dobře nastavit subáč, ale evidentně jsem s mikrákem dost levej a výsledek žalostnej
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi október 07, 2016 22:41:32 Predmet: |
|
|
Programování je hezká zábava, kde člověk může uplatnit spoustu kreativity.
Naposledy upravil MaBat dňa Ne október 23, 2016 06:52:45, celkom upravené 1 krát. |
|
| Návrat hore |
|
|
Basstl
Hifi expert
Založený: 26 apríl 2008
Príspevky: 2346
Bydlisko: Teplice
|
| Zaslal: So október 08, 2016 04:18:37 Predmet: |
|
|

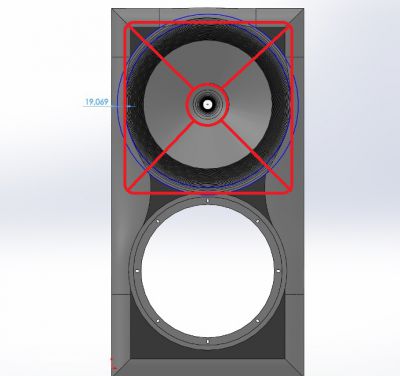

Upravené čelo
| Description: |
|
Download |
| Filename: |
ČELO S WG L.pdf |
| Filesize: |
304.07 KB |
| Downloaded: |
160 Time(s) |
|
|
| Návrat hore |
|
|
BlackRider
Hifista - pokročilec
Založený: 11 november 2007
Príspevky: 267
Bydlisko: poblíž Brna
|
| Zaslal: So október 08, 2016 05:59:59 Predmet: |
|
|
Pěknej čistej design, proč ne..
Do jaké hloubky máš frézovaný drážky na výztuhy? Připadá mi to docela plytký.
Budete to frézovat už s nalepeným zvukovodem?
Má Reta představu, kolik zabere strojního času gravírování celé desky?
_________________
POSLECH: PreSonus AudioBox 22VSL > Rotel RMB-1066 / Senn. HD555 mod > miniDSP 4x10 HD > repro dle nálady
MĚŘENÍ: Dayton Audio EMM-6 > PreSonus AudioBox 22 VSL > REW > VituixCAD |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: So október 08, 2016 07:12:25 Predmet: |
|
|

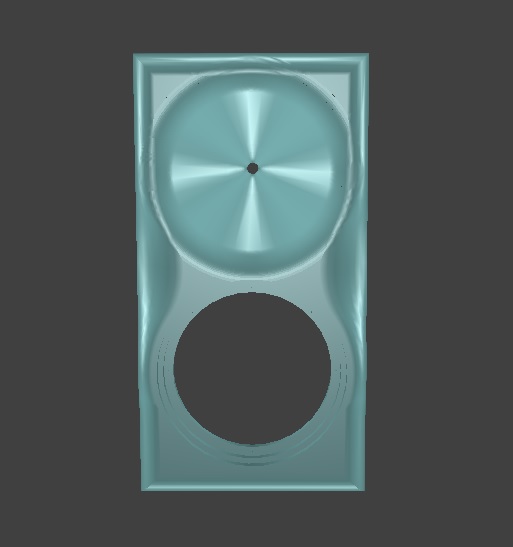

Možná to je věc nasvícení a že to bude patrné jen z určitého úhlu, ale nemůžu si pomoc, na mě ten zvukovod takhle působí nějak šišatě, což je zjevně tím, jak se to tam snažíte vměstnat a přitom různě dotvarovat okolo. Taky tam dole po stranách WG vzniká trochu zlom.
Takže to úplně nepravidelné roztáhnutí jste zamítli? Já se s tím snad budu muset naučit
Jinak kdo má důvtip, ten profil si samořejmě může "vydolovat" i z toho modelu.
| Description: |
|
| Filesize: |
29.59 KB |
| Viewed: |
105 Time(s) |
|
| Description: |
|
| Filesize: |
26.08 KB |
| Viewed: |
126 Time(s) |
|
|
|
| Návrat hore |
|
|
Basstl
Hifi expert
Založený: 26 apríl 2008
Príspevky: 2346
Bydlisko: Teplice
|
| Zaslal: So október 08, 2016 09:08:45 Predmet: |
|
|
BlackRider: ty drážky jsou zatím jenom naznačený.
Vyfrézujou se tam nejspíš jen body v rozích a dofrézuje se to potom ručně.
Špatně by se to upínalo na vakuum.
Frézovat to budeme s nalepeným zvukovodem.
Strojního času to asi zabere hodně.
MaBat: Marceli trošku šišatý to nahoře je, ale to je daň za to zaoblení všech hran.
Včera jsem byl u Petra (vezl jsem mu zvukovody), tak mi to ukazoval přímo v programu. Možná by to šlo udělat trochu víc pravidelně, ale není to sranda. Hneš někde s radiusem o milimetr a všechno se ti tozhodí.
Taky bych byl radši kdyby ta vlna zasahovala trochu míň do zvukovodu, aby to nedělalo dolu se zužující šišku, ale ve výsledku to nemusí být vidět.
Nepravidelné roztáhnutí jsme nezamítli.
Včera jsme si řekli jak by to asi mělo vypadat. Petr to zkusí navrhnout.
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: So október 08, 2016 09:12:56 Predmet: |
|
|

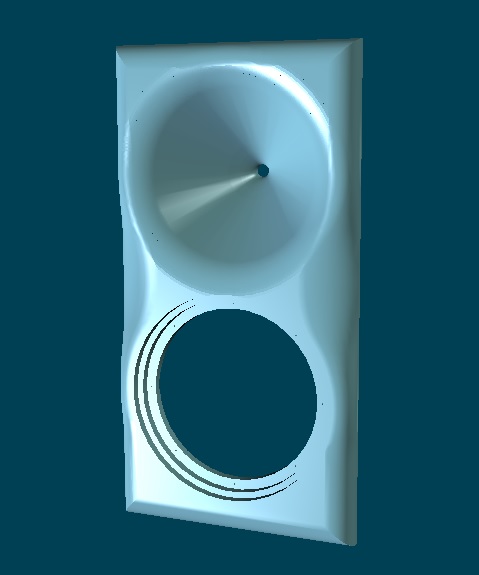

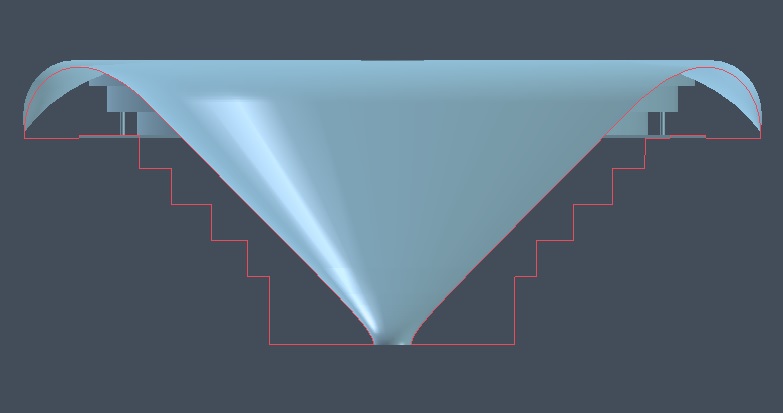

| Basstl napísal: | | ... Možná by to šlo udělat trochu víc pravidelně, ale není to sranda. Hneš někde s radiusem o milimetr a všechno se ti tozhodí. |
To je asi třeba kreslit jako jednu souvislou plochu, a jen jí tvarovat, jinak si to ani nedovedu představit. K tomu je pak samozřejmě lepší, když je větší volnost i v tom zaoblení WG - kdybyste si to vyfrézovali celý znova, tohle by se asi dělalo líp. To jak chcete. Pevný tvar by měl ten WG z těch cca 3/4, pak už byste to mohli začít různě kroutit.
Nevím, jestli je tady ten WG už posunutý ještě trochu dopředu, ale tím tam taky můžete získat trochu vaty.
I když ono to asi opravdu nebude až tak znát - jenom jiný nasvícení -
| Description: |
|
| Filesize: |
22.55 KB |
| Viewed: |
96 Time(s) |
|
| Description: |
|
| Filesize: |
20.29 KB |
| Viewed: |
122 Time(s) |
|
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
|
| Návrat hore |
|
|
Zorg
Hifi expert
Založený: 13 september 2008
Príspevky: 1287
|
| Zaslal: So október 08, 2016 17:16:15 Predmet: |
|
|
 Já bych to programoval týden
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: So október 08, 2016 17:18:21 Predmet: |
|
|

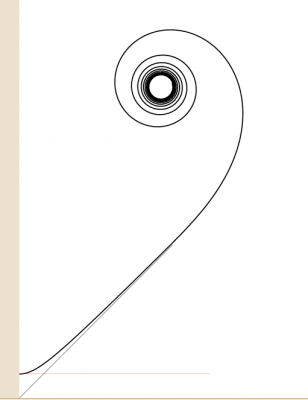

Zdroják. Neříkám, že je to matematicky úplně čisté (Fresnelovy integrály), ale účel to plní.
| Description: |
|
Download |
| Filename: |
main.zip |
| Filesize: |
2.51 KB |
| Downloaded: |
139 Time(s) |
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: So október 08, 2016 17:36:53 Predmet: |
|
|
Že nekecám...
| Description: |
|
| Filesize: |
12.57 KB |
| Viewed: |
131 Time(s) |
|
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: So október 08, 2016 19:21:54 Predmet: |
|
|
Trochu jsem to ještě učesal. Kdyby to chtěl někdo používat, tak pár věcí na vysvětlení:
- rozměry se zadávají v milimetrech
- zadávané úhly (výstupní, vstupní) jsou vždy od stěny ke stěně
- "měřítko spirály" (default = 1) slouží ke zvětšování/zmenšování toho zaoblení na konci, tvar je daný
- "resolution" (default = 1 mm) je krok v x-ové souřadnici pro tu část hyperboly
| kód: | OS Waveguide Calculator v2.4
<throat_dia[mm]> <coverage_angle[deg]> <entry_angle[deg]> <transition_dia[mm]> [<spiral_scale>[0.1-10]] [<resolution[mm]>]
|
| Description: |
| OS Waveguide Calculator v2.4 |
|
Download |
| Filename: |
oswg_v2_4.zip |
| Filesize: |
10.65 KB |
| Downloaded: |
116 Time(s) |
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
|
| Návrat hore |
|
|
opa
Hifi inventar
Založený: 24 február 2007
Príspevky: 11207
Bydlisko: Praha
|
| Zaslal: So október 08, 2016 22:06:39 Predmet: |
|
|
Stránka plná vzorečků...
Ale jak tedy v reálu vypadá ta tlumicí stěna podle tohoto principu ?
_________________
Cui bono ? |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Ne október 09, 2016 06:56:43 Predmet: |
|
|
| No asi tak, aby podle těch vzorečků vyšel za tou překážkou požadovaný útlum v té chráněné zóně. Obávám se, že kdyby to šlo nějak jednoduše popsat úplně bez té matematiky, tak by doc. Kaňka neměl co žrát
|
|
| Návrat hore |
|
|
|
