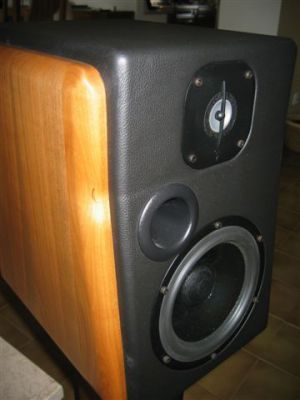

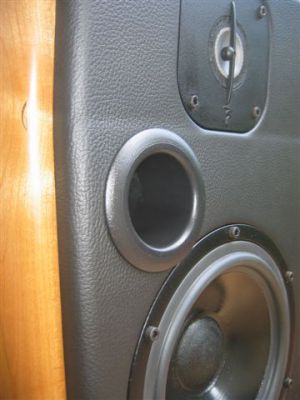

nie je to až také zložité, toto som robil prvý krát s pravou kožou a vyšlo to OK.

[scream]

s tím vinylem se dělá určitě líp, protože jde nahrát a natáhneš ho tak snadno i na složitej podklad aniž by se ti tam dělaly vrásky

[michal mishek]

Palko, zdravím! :-)
S tou pravou kožou som otravoval autohifistov, ale povedali mi presne to, čo Scream - že by to bol problém ponaťahovať do tej priehlbiny ktorú tvorí zvukovod pre drajver a že možnosť "dotvarovať" na povrchu teplom sa naozaj hodí. Možno sa ale len chceli vyhnúť experimentovaniu s novým materiálom. ;-)
Uvidím, zatiaľ intenzívne zháňam tú elastickú koženku, ak by sa to zvrtlo na prírodný materiál, zavolám Ti!

[phexsys]

Ostala mi jedna rolka vinilovej koženky od AZ Audiocomp vo farbe čierna antracit označenie VP190. Prípadne mi napíš ss.

[michal mishek]

Peter, ďakujem za ponuku, čierna žiaľ nevyhovuje.

[michal mishek]

Tak už som nečakal, že to takto dopadne, ale mám presne tú "kunstleder", ktorú som si na začiatku vybral! Vyzeralo to všelijak, prešiel som 10 ďalších vzorkovníkov (netušiac že pri týchto výrobkoch je štandardom taká nekvalita), u dvoch čalunníkov okukal fajné talianske kože (ktoré by za hriech rozhodne stáli), prešiel fóra a napísal množstvo meilov.. Nakoniec pomohla až "hrubá sila": sadol som si s nešťastným vzorkovníkom k počítaču a do googla postupne zadával farebné kódy, ktoré sú na jednotlivých pásikoch zozadu.. ..pri desiatom som to chcel vzdať, ale dobre že som vydržal. ..po hodinke muklovania som mal adresy dvoch nemeckých obchodov, v ktorých síce tú moju nemali, ale kódy ponúkaných koženiek mali aspoň podobný číselný tvar, ako tie z môjho vzorkovníka.
Z prvého obchodu nič, z www.leder-schomaker.de ale napísali, že tú moju vedia dodať.

..mimochodom cena aj s cestou z germánie je TRETINOVÁ (!!!) oproti tomu, čo za ňu pýtal pán Pelikán z autohifi obchodu fast-froward.sk ...aspoň vidíme, aké sú v tomto segmente obchodnícke marže!

Včera som objednal, dúfam, že platba prebehne rýchlo a cesta ešte rýchlejšie.

..mimochodom dokončil som kabeláž, nahodím večer nejaké foto..

[michal mishek]

REPROKÁBLE:

Prepojenie medzi zosilňovačom a sústavami malo byť vedené koaxiálom. Pre mňa to má niekoľko výhod, jednak je takýto koaxiál príjemne tenký (čo sa pri troch vedeniach pre každú sústavu hodí), druhak je tento spôsob prenosu odolnejší voči rušeniu - čo v mojom prípade zavážilo najviac - vedenie totižto ide v miestach s vysokým výskytom rušenia (wifi, spínané zdroje).
Pri výkonových koaxiáloch pre reprosústavy na výber priveľmi nie je (ak to teda nemá byť nepoddajný prút typu RG).
Ako som písal už skôr, zaplatiteľné sú vlastne len modely od Klotz-u a Sommer Cable - oboje určené pre profi použitie. Prvé menované sa diskvalifikovali veľkou kapacitou, preto som zvolil koaxiály od Sommeru - v porovnaní z Klotz-om ju majú zhruba štvrtinovú! Použil som MAGELLAN SPK240
http://www.sommercable.com/2__produkte/2__030_meterware/2__440_0201.html
Káblik dodal za bezkonkurenčnú cenu žilinský TM Sound (dokonca ho už držia aj skladom).




Spôsob "rozdelenia" koxiálu na konci bol rovnaký, ako pri kabeláži vo vnútri sústavy (pár strán dozadu). Tu sú už na "fúzoch" natiahnuté bužírky.




Bužírky som poistil lepidlom - najlepšie to zvládal Chemoprén "obuv".




S vidličkami to bol pôrod, netušil som, že zohnať "obyčajné" je taká veda. Toto sú CT-263G od AEC Connectors (Taiwan), zakúpené na E-Bay.
Väčšina v CZ/SK dostupných má vzadu obrovské diery ktoré sú akosi nekompatibilné s bežným káblom prierezu 4mm2.







Triampling - všetko tri krát, pre stereo je to šesť samostatných vedení.




Mosadzné rúrky majú len estetický význam..




..keď sa použijú, rozdelenie koaxiálu na dva vodiče vyzerá profesionálne.
Zmršťovačky a bužírky som pokúpil v žilinskej MB Elektronike.




Vidličky sú zaletované, ďakujem Jendovi za požičanie hypervýkonnej letovačky.







Tu sa tri koaxiály spájajú do jedného macatého kábla. Pod zmršťovačkou je umelohmotná rúrka - opäť len kvôli lepšiemu vzhľadu.




Jednotlivé vetvy musia byť pri zosilňovači označené, chybné zapojenie by mohlo mať pre výškový drajver fatálne následky. :-/




Koniec kábla na strane zosilňovača...




...a tu koniec kábla na strane reprosústavy. Osempinový Neutrik NLT8FX (je použitých 6 pinov) je pekný kus kovu. Vodiče sa doň letujú. Tri koaxiály, každý priemeru 8 mm, pojal s prehľadom.
Káble drží "kleština", ktorá sa zatvára zaskrutkovaním tela konektoru (podobne ako pri bežných XLR od Neutriku, len je to celé podstatne väčšie)
http://www.neutrik.com/en/speakon/stx-series/nlt8fx




Konce vedľa seba - väčšinu ľudí zarazí veľkosť osempinového Neutriku.




Celý kábel. Koaxiály sú v sťahovacej "pančuche", pri čom sú vo vnútri jemne špirálovo zakrútené. Súbežné (neskrútené) uloženie vyzeralo lepšie a malo aj menší vonkajší priemer, výsledný zväzok bol ale neohybný.
Sťahovacia pančucha je takáto
http://www.canford.co.uk/ProductResources/ig/4842.pdf
trochu som sa obával toho, ako to (ne)pôjde na tie koaxiály navliecť, ale nebol s tým problém.
Pančuchu mám rovnako z TM Soundu - väčšinu priemerov majú tiež skladom.




Oba "kábliky", dĺžka je 2x3m.

[patrik97]

Michal:

tvoje repro káble ma fakt zaujali - vidno, že si si dal záležať...a dal si mi fakt dobrý námet na "moje" nové (prvé skutočné) repro káble

Vďaka moc !

[Slimak]

...

[Polmo]

Ak by aspon polovica ludi robila svoju pracu tak ako ty tento projekt, to by sa nam tu panecku zilo... fakt pekne.

[bubuxin]

Ja sa určite zahrám na vtierku a keď to bude hotové prídem omrknúť

[michal mishek]

Kdeže Bubu, žiadne vtierkovanie! :-) ..vymyslíme nejakú kvalitnú zámienku! ..napríklad prídeš predviesť nový model oddeľováku. .-)

[palipol]

[opa]

Ty trubičky pod smršťovačkou, taková blbinka a hned to vypadá stokrát líp.
Jestli to nemáš patentované, tak to s dovolením použiju, kde jen to půjde.
Díky !

[michal mishek]

Nech sa páči, použi.

...trochu problém to bolo zohnať v normálnom množstve, vodári aj kurenári sem tam takéto dačo používajú, ale predáva sa to v dĺžkach okolo 2,5 m, čo by znamenalo, že mi po dokončení kabeláže presne 2,4 m ostane. :-) Rozumné dĺžky som potom našiel u modelárov.
http://www.tatramodel.com/index.php?toPol=K2113&lang=svk
Moja mosadzná stála 3E za metrový kus.
Na spojení troch koaxiálov mám umelohmotnú "elektrikársku inštalačnú", z ktorej kúsok "požičal" kamarát.

[bubuxin]

Však sa nemusíme predvádzať, ale normálne chlapsky sa pobijeme Spolujazdec mi nevadí, záleží na tom ako sa vyjadrí pán domáci.

[michal mishek]

..urobíme to tak, že keď to pán domáci bude považovať za "predvedenia hodné", dá vám znamenie! .-)

[drd]

Michal:

Jakým způsobem je proveden popis kabelů pro jednotlivá pásma ?

[michal mishek]

Sú to nálepky. Chcel som pôvodne dačo vymakanejšie, ale nakoniec som na bežnej lejzrovke vytlačil také čierne pásiky s príslušnou popiskou - tlačil som na papier ktorý je "samolepka" (pozor treba kúpiť vhodné do lejzrovky - tie do atramentových tlačiarní neznesú teplotu, ktorou lejzrovka zapeká).
Potom som ich vystrihol, bočnú bielu hranu papiera natrel centrofixkou, ohol cez hranu stola (vznikli také valčeky - keď sa toto neurobilo, nálepka mala tendenciu sa na švíku odliepať), kvôli oteru strekol akrylovým lakom v spreji a nalepil.
Lepil som na tie časti, kde je rúrka - tam sa to neohýba, takže to nerobí zlobu, ako by zejme robilo priamo na gumennej (ohybnej) casti vedenia.

Za skúšku by možno stálo prekryť to celé čírou zmršťovačou, ale keďže sa s tým v mojom prípade nebude hýbať, nepovažoval som to za nutné.

[jupol]

Michal, veľmi pekne spracovaný kábel...

[patrik97]

Michal, prosím ťa aký priemer bužírky si použil (červená a čierna) na "fúzy" po ich odbužírkovaní...Bol som v MB a mali len akosi veľké priemery - sa mi aspoň videlo, že 6 mm priemer je moc...keďže si to už robil (a parádne), dám na teba a pôjdem na istotu...
Ešte jedna vec: Aký priemer opletu si použil pre spletenec troch káblov? Ja chcem použiť 2x MAGELLAN a pozdáva sa mi oplet VIABLUE Stone MEDIUM (rozsah priemerov myslím 5-17 mm), obávam sa, že bude tesný a buď tam káble nestrčím, alebo sa mi bude oplet trhať...

Ďakujem moc.

[michal mishek]

Patrik,
bužírky som tam bral dosť dávno (ešte keď som robil kabeláž do vnútra sústavy), takže už možno nebudú. :-(
Vnútorný priemer cca 3 mm, vonkajší 4 - 4,2. ..pozerám teraz, že červená je jemnunko hrubšia.
Ak by si nevedel zohnať, napíš, mám tu ešte kúsok z oboch farieb.
Z opletov som použil ten Canford (pdf hore), veľkosti 12, čiže min. 6 mm, max. 19 mm. Teraz naň pozerám a výborne by pojal aj dva káble.. ..neviem ale ktorý z Magellanov chceš použiť, ja píšem o SPK240 (pretože tieto koaxiály sa robia v prierezoch od 2x2,5 do 2x6 mm2).
Viablue nepoznám, s Canfordom sa robilo naozaj výborne. Rozsahovo by mal byť Viablue akurát.
Ináč, veľký pozor pri objednávaní týchto opletov, chalani v TM-Sounde ma hneď upozornili, že po navlečení sa oplet dĺžkovo skráti, takže treba kúpiť (o dosť) viac ako má mať kabeláž vo výsledku!
V mojom prípade je kabeláž 2x3 m, pančucha je na cca 2x2,7m a minul som asi 8 metrov opletu (počítané pri jej odmotávaní z rolky)!!!!

..peknú muziku počúvaš! .-)

[patrik97]

. . .môj kábel bude z dvoch MAGELLAN SPK240 (teda 2x4mm2), tak ako ten tvoj, 2,5mm2 sa mi vidí málo, a 2x6mm2 je zasa trošku moc. Sommer Cable kukám už dlho a to, že sa predávajú priamo v Žiline som sa dozvedel od teba - vďaka.
Čo sa týka opletu - moje káble by mali byť 2x2,5m a opletu idem objednať 7m, čo by malo stačiť...akurát som stále nerozhodný, či kúpiť ten čierny v TM Sound (nylónový, ktorý vyzerá pevne a kvalitne), alebo VIABLUE (ktorý nepôsobí až tak pevne, ale vyzerá dosť dobre hlavne na kábli - Viablue STONE)
http://www.viablue.de/de/zubehoer.shtml
Pravdepodobne ale kúpim ten, čo som si "ohmatal" v TM Sound a nebudem riskovať.
Ach tie bužírky, nakúpil som červenú a čiernu zmršťovačku priem. cca 4mm, akoby som išiel robiť 20 káblov, a uvidím, či sa bude dať použiť na odbužírkované fúzy kábla, alebo pobežím späť do MB a pozriem ešte raz, čo majú..., príp. ak budem už fakt bezradný, napíšem ti a použil by som tvoju, ďakujem.

Ozaj...to, že počúvam peknú hudbu nepočúvam (od okruhu ľudí s ktorými sa bežne stretám / žijem) často, teda skôr vôbec... ,´postupne a stále dopĺňam zbierku...
[/url]

[Robelles]

Oplet od viablue je elegantný. Ja mám tak urobené niektoré káble včetne sieťového.

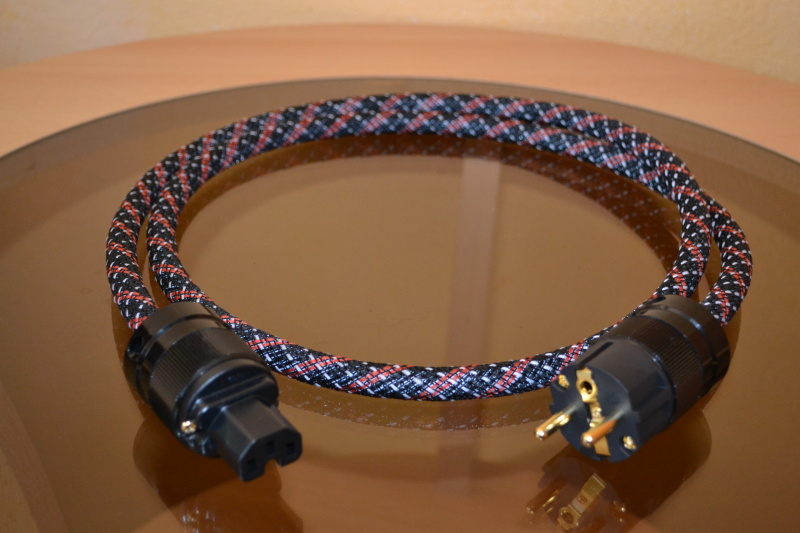

Tu mám jeden z nich.

[michal mishek]

Patrik, na oholené fúzy nedávaj zmršťovačku, to by bolo tvrdé jak čert (skúšal som) - na konci potrebuješ ohybnosť, aby si ich potom bez násilia povykrúcal smerom k svorkám. Tam musíš použiť mäkkú bužírku.
Pančuchu podľa chuti, Canford z TM-soundu je odolná vec, ktorú v spomenutej firme používajú na rozpletené ukončenia párových káblov a celkovo na profi (touring, či štúdiovú) kabeláž, ktorú zákazkovo robia.
..ohľadom textilných opletov tu niekde prebehla informácia, že sa dajú použiť nejaké textílie určené pre horolezecké laná.. ..možno aj to by bola cesta, ak by bol požadovaný viac onanistickejší vzhľad a odolné čierne profi by v tomto nevyhovelo.

[Krecek]

Pokud chcete použít barevné textilní oplety, možno třeba zde :
http://www.linefreecord.cz/vyrobni-sortiment.php

Mám od nich pár vzorku, je to pěkné a kvalitně upletené.
Myslím, že právě oplety od nich používá na své kabely Krautwire.
Např. tento model má katalogové označení 20002P.

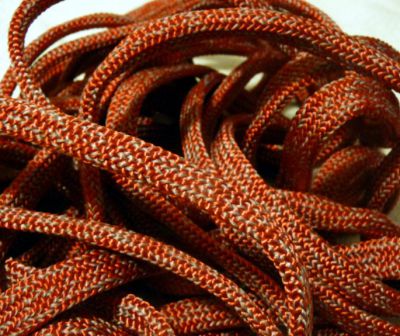

Pěkné věci se dají sehnat i v jachtařských klubech (používají to jako šňůry).
Tohle jsem před časem schrastil u nás na Hluboké (viz foto).
Když to tak vidím, je nejvyšší čas zkompletovat své nové reprokabely .
Místo nohaviček a smršťovačky bude rozdvojení kryté leštěným hliníkovým Y-kusem.

[patrik97]

Michal:

takže mi neostáva iné, ako letieť do MB a špekulovať, ktoré bužírky kúpiť...Len neviem, či nemali rôzne priemery červenej a čiernej - no uvidím...ozaj, ak by si náhodou potreboval červenú a čiernu zmšťovačku s priemerom cca. 4 mm - poskytnem...mám zytočne cca. 1m+1m,červ.+čierna
Inak "onanistický vzhľad" nepotrebujem, aj keď je pravda, že tie farebné textilné oplety vyzerajú dobre, nadšenie z výborného dizajnu by však trvalo cca. 2 min. po natiahnutí na káble a keď si uvedomím, že po zapojení bude vidno max. 1/4 reprokáblov (ostatné bude skryté za stolíkmi a spleťou iných káblov), tak asi kúpim ten čierny oplet a hotovo...(jedine,že by mi to jeho cena ešte "vyhovorila" a dám sa na ten viablue)...

[patrik97]

[patrik97]

[quote="Krecek"]Pokud chcete použít barevné textilní oplety, možno třeba zde :
http://www.linefreecord.cz/vyrobni-sortiment.php

Mám od nich pár vzorku, je to pěkné a kvalitně upletené.
Myslím, že právě oplety od nich používá na své kabely Krautwire.
Např. tento model má katalogové označení 20002P.


...toto vyzerá dosť dobre - trošku sa informujem čo majú a tak...

Vďaka...

[Robelles]

onanistickejší vzhľad .... to je dobré, aj to treba.


Patrik97 oplet je dosť pevný, netreba sa báť. Mám ešte 4 metre. Skúšal som ho naťahovať a všetko ok.
