| Měli byste zájem o nabídku hotových STH zvukovodů? |
| Měl bych zájem o menší verzi (k basáku 8" - 10") |
|
20% |
[ 6 ] |
| Měl bych zájem o větší verzi (k basáku 12" - 15") |
|
36% |
[ 11 ] |
| Měl bych zájem o nějakou formu stavebnice (menší rozměr) |
|
13% |
[ 4 ] |
| Měl bych zájem o nějakou formu stavebnice (větší rozměr) |
|
10% |
[ 3 ] |
| Nemám zájem. |
|
13% |
[ 4 ] |
| Nemám zájem a věřím, že horny zkreslují jako pr... a samozřejmě velmi slyšitleně. |
|
6% |
[ 2 ] |
|
| Celkom hlasov : 30 |
|
| Autor |
Správa |
BV
Hifi inventar
Založený: 06 október 2006
Príspevky: 6070
Bydlisko: Trnava
|
 Zaslal: Po august 09, 2021 10:37:13 Predmet: |
 |
|
| Dnes objednané 2ks Cmp35_vPA, som zvedavý, čo to bude za "zázrak".. Ako veľká tlačiareň bude potrebná na tlač toho skladaného CE360?
|
|
| Návrat hore |
|
 |
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Po august 09, 2021 14:45:21 Predmet: |
|
|

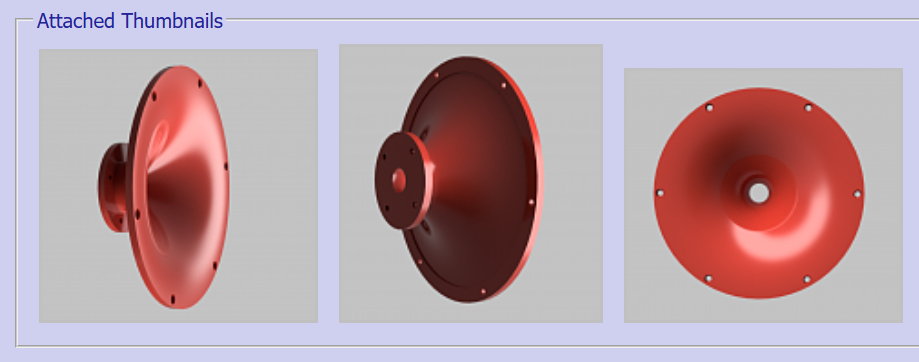

Super. To ještě nemám hotové, ale cílím to celé na tiskárny typu Prusa MINI+ (18 x 18 x 18 cm). (Která je navíc podle všeho opravdu povedená, viz obr.)
Zbývá tam doladit ještě drobné nuance v rozměrech, nechat rezervu na vrstvu plniče, atd. Také montážní příruba bude ještě jiná, s možností to snadno doplnit o hliníkový díl.
| Description: |
| https://www.diyaudio.com/forums/multi-way/338806-acoustic-horn-design-easy-ath4-post6746166.html |
|
| Filesize: |
242.7 KB |
| Viewed: |
83 Time(s) |
|
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Po august 09, 2021 15:00:08 Predmet: |
|
|

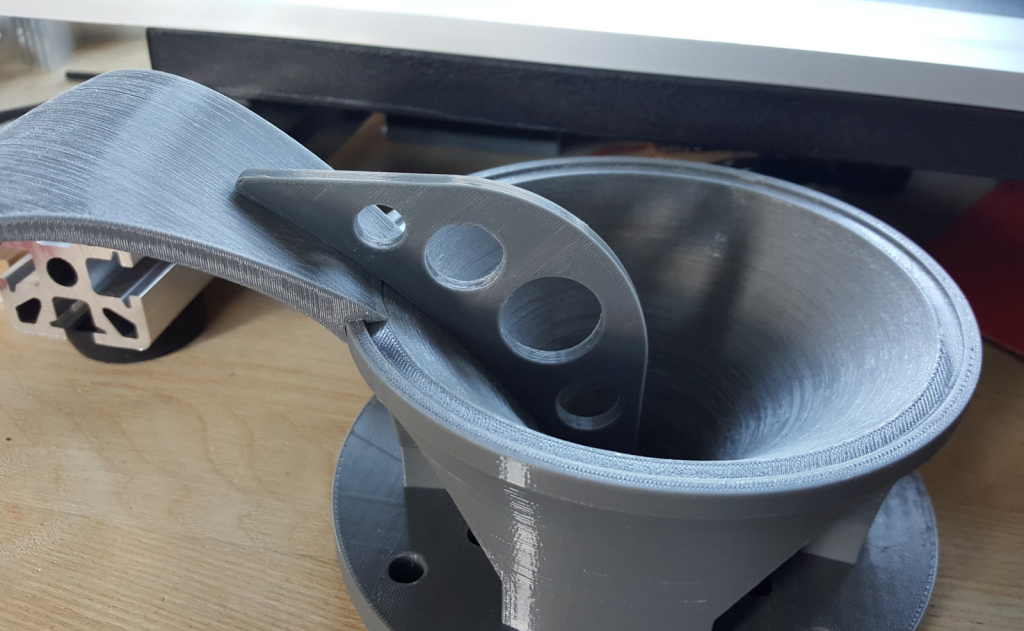

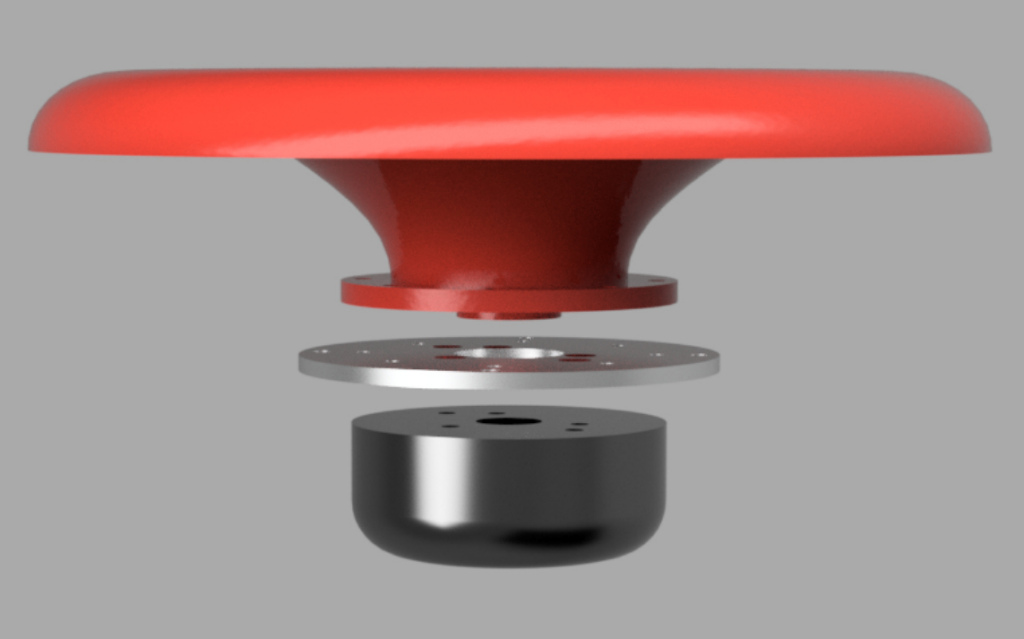

Složení není zas tak složité, ale piplačka je to každopádně...
| Description: |
|
| Filesize: |
236.59 KB |
| Viewed: |
108 Time(s) |
|
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Po august 09, 2021 18:56:17 Predmet: |
|
|
Pravděpodobné řešení stavebnic -
| Description: |
|
| Filesize: |
85.12 KB |
| Viewed: |
79 Time(s) |
|
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Ut august 10, 2021 18:40:48 Predmet: |
|
|
Jelikož se zdá, že tyhle zvukovody se opravdu dají umístit bez nějakého zásadního zhoršení i jen před stěnu ozvučnice, dost možná by stálo za pokus dát do stěny za zvukovod třeba čtyři 6-8" do čtverce a hornu nechat "trčet" dopředu uprostřed nich. Nejsem si jistý WAF, ale při dostatečně nízké dělící frevenci by to asi nemuselo vycházet akusticky špatně, takový pseudokoaxiál. Kdyby se k tomu dal ještě čistokrevný basák zvlášť, ani by ty střeďáky nemusely být nic extra (pásmo 200 - 800 Hz zvládne v takovém počtu nejspíš úplně cokoliv).
Kdybych neměl už tolik restů, jdu to zkusit...
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
ipyks
Hifi expert
Založený: 17 október 2008
Príspevky: 1096
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Ut august 10, 2021 21:49:37 Predmet: |
|
|
No, to už je hodně velká divočina. Rád bych to viděl změřené, pár věcí mi tam úplně nesedí a docela by mě zajímalo, jak se s tím vypořádali. Ale zjevně se toho nebáli.
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
opa
Hifi inventar
Založený: 24 február 2007
Príspevky: 11207
Bydlisko: Praha
|
| Zaslal: St august 11, 2021 17:55:23 Predmet: |
|
|
| MaBat napísal: | | Jelikož se zdá, že tyhle zvukovody se opravdu dají umístit bez nějakého zásadního zhoršení i jen před stěnu ozvučnice... |
Neměl by se přechod mezi zvukovodem a ozvučnicí nějak zaoblit ?
A co místo čtyř reproduktorů jenom dva, nahoře a dole ( D'Appolito ) ?
_________________
Cui bono ? |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: St august 11, 2021 19:49:23 Predmet: |
|
|
To si asi nerozumíme, mezi vyústěním zvukovodu a ozvučnicí by byla mezera.
D'Appolito bych raději nedělal. Sestava do čtverce by měla kompaktnější rozměr, zhruba srovnatelný s rozměrem toho zvukovodu. Vlnová délka na dělící frekvenci by musela být dostatečně dlouhá, aby tam ten zvukovod akusticky moc nepřekážel. Kdo ví, jestli by se to s 1" driverem vůbec kloudně povedlo. Ty bedny Reflector tam mají vesměs velké drivery, nepochybně také proto, aby to mohli dělit co nejníž.
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
ipyks
Hifi expert
Založený: 17 október 2008
Príspevky: 1096
|
| Zaslal: St august 11, 2021 20:44:55 Predmet: |
|
|
Ano, dávali tam něco od 18soundu... Jinak tam je docela mohutná elektronická korekce, ale asi jim to docela funguje, slyšel jsem to před časem v Praze.
A když už taková konstrukce, "naroubovat" to na tvůj zvukovod ala "unity" koncept (Danley) tě neláká ?
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: St august 11, 2021 21:13:56 Predmet: |
|
|
Mně se to líbí, jak to je.
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
opa
Hifi inventar
Založený: 24 február 2007
Príspevky: 11207
Bydlisko: Praha
|
| Zaslal: St august 11, 2021 22:08:04 Predmet: |
|
|
| MaBat napísal: | | To si asi nerozumíme, mezi vyústěním zvukovodu a ozvučnicí by byla mezera. |

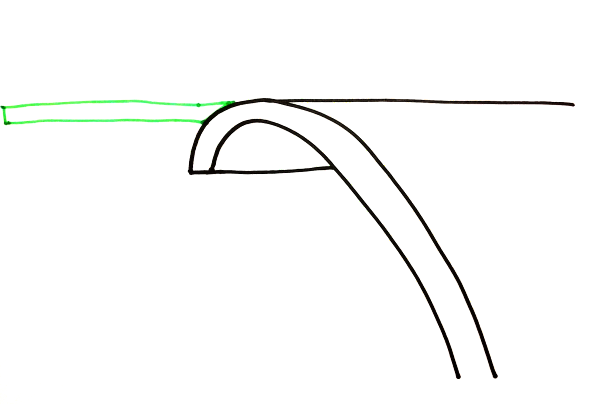

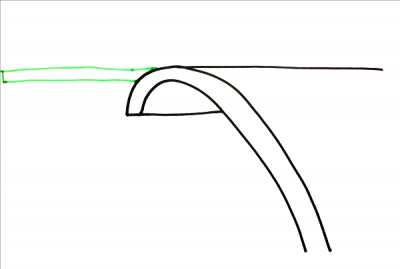

Omlouvám se, to jsem tedy opravdu pochopil asi špatně. Ale ani teď si nejsem jistý, jak je to myšleno.
Znamená to, že mezi čelní deskou reprobedny a hranou zvukovodu, kde oblouk přechází do zadní stěny zvukovodu, je nějaká vzduchová mezera M ?
Jak asi například (řádově) velká ? Vím, závisí to na spoustě věcí, ale odhad ?
| Description: |
|
| Filesize: |
20.63 KB |
| Viewed: |
81 Time(s) |
|
_________________
Cui bono ? |
|
| Návrat hore |
|
|
opa
Hifi inventar
Založený: 24 február 2007
Príspevky: 11207
Bydlisko: Praha
|
| Zaslal: St august 11, 2021 22:22:59 Predmet: |
|
|

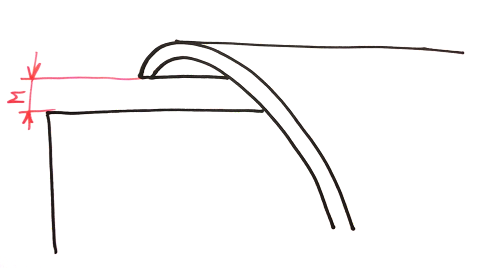

Stejně by mě ze všeho nejvíc zajímal takovýhle pokus: Změřit zvukovod volně stojící a potom, aniž by se s čímkoliv pohnulo, připlácnout k němu desku, která by zarovnala nejvyšší bod profilu do roviny a změřit znovu.
Pochopil jsem správně, že podle teorie by se tím měl výsledek výrazně zhoršit, nebo se opět mýlím ?
| Description: |
|
| Filesize: |
29.34 KB |
| Viewed: |
85 Time(s) |
|
_________________
Cui bono ? |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Št august 12, 2021 05:13:14 Predmet: |
|
|

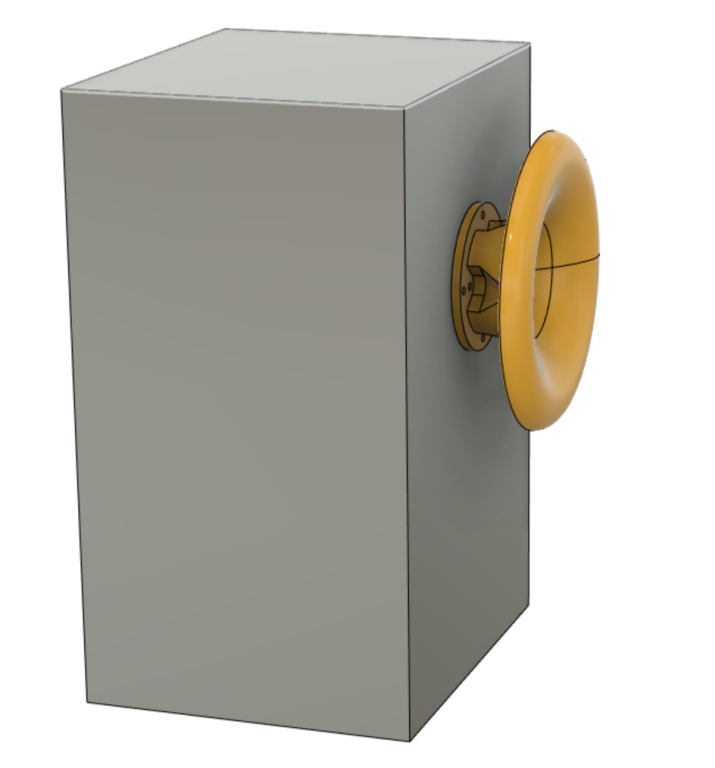

Ten zvukovod by vůbec nebyl zapuštěný do té stěny, maximálně jen přírubou. A repráky těsně okolo té příruby.
Ten druhý případ bude jednoznačně horší, tím spíš při zachování velikosti, na to jsou simulace. V té desce je tam totiž skokový zlom v křivosti stěny kolem celého obvodu, a to pořád na dost exponovaném místě. Ty volně stojící vychází tak krásně právě proto, že tam tenhle zlom není. Kulatý zvukovod už bych do desky nedal, to je jedno z těch větších poučení.
Mám pocit, že si řada lidí stále dostatečně neuvědomuje, jak výjimečně dobré to takhle je
| Description: |
|
| Filesize: |
83.07 KB |
| Viewed: |
74 Time(s) |
|
| Description: |
|
| Filesize: |
134.79 KB |
| Viewed: |
72 Time(s) |
|
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
BV
Hifi inventar
Založený: 06 október 2006
Príspevky: 6070
Bydlisko: Trnava
|
| Zaslal: Št august 12, 2021 05:56:00 Predmet: |
|
|
| Keď sa to posadí zadným okrajom rollbacku na ozvučnicu, tak rozdiel je prakticky (skoro..)nulový, do 1dB.
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Št august 12, 2021 05:57:10 Predmet: |
|
|
To by se muselo opravdu změřit, 0 - 90, bezodrazově, aspoň 5 ms okno.
Ale hlavně je to tak děsně ošklivý
Jinak ano, to zaoblení dozadu tam dělá opravdu divy, jak už jsem zmiňoval.
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Št august 12, 2021 06:09:14 Predmet: |
|
|
| MaBat napísal: | | ... Kulatý zvukovod už bych do desky nedal, to je jedno z těch větších poučení. |
Jenom aby zas nedošlo k nějaké mýlce, pořád by to hrálo líp, než většina tzv. hifi beden.
Je třeba si uvědomit, na jaké úrovni dokonalosti se tady už pohybujeme.
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Št august 12, 2021 06:36:20 Predmet: |
|
|

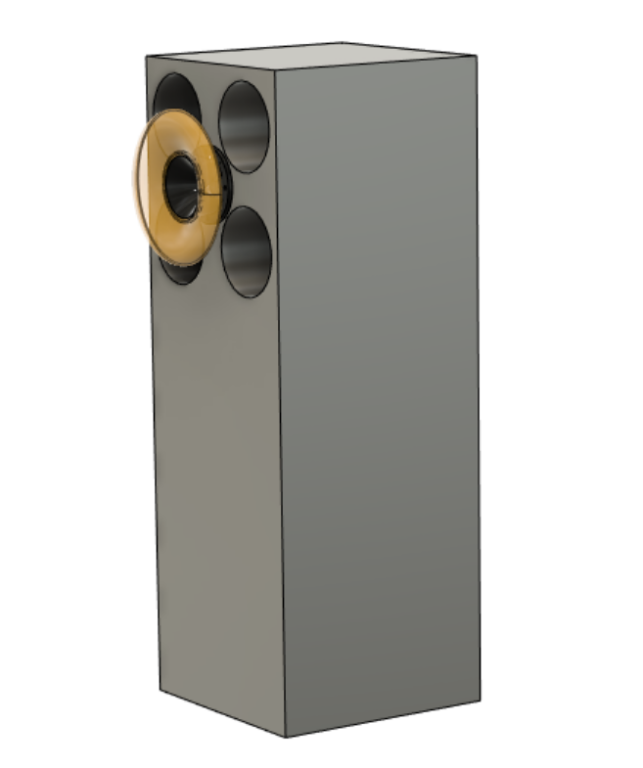

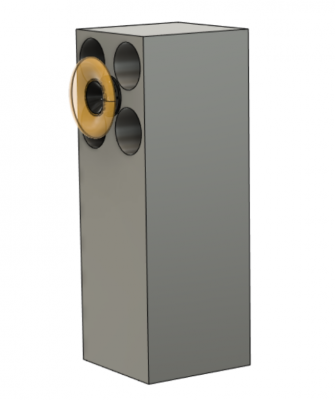

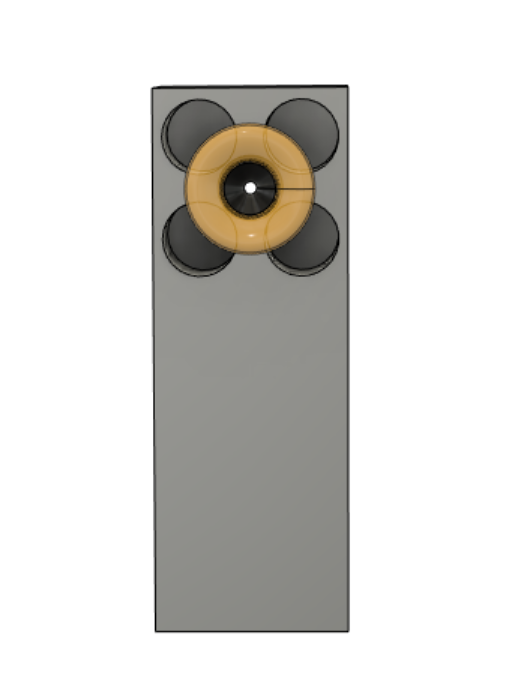

Takhle by se tam vešly čtyři pětipalce (⌀150 mm), šířka bedny 40 cm. ST260. Asi by se ty střeďáky daly u trochu natočit do stran, nevím. Dost možná taky nechat dozadu otevřené, jen v desce.
Měli byste něco, co nikdo jinej nemá
(Aby se dalo dostat na rozteč 1/4 vlnové délky na dělící frekvenci, musel by se jen použít 1,4" driver. Netvrdím, že je to nutné, jen možné.)
| Description: |
|
| Filesize: |
72.29 KB |
| Viewed: |
74 Time(s) |
|
| Description: |
|
| Filesize: |
92.04 KB |
| Viewed: |
72 Time(s) |
|
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
BV
Hifi inventar
Založený: 06 október 2006
Príspevky: 6070
Bydlisko: Trnava
|
| Zaslal: Št august 12, 2021 08:49:47 Predmet: |
|
|
A dolu pod to nejaký 12" sub... Ako povedal p. Werich "a bylo to vošklivý"
Naposledy upravil BV dňa Št august 12, 2021 08:51:22, celkom upravené 1 krát. |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Št august 12, 2021 08:51:00 Predmet: |
|
|
Tam je místo na 15"
Edit: podle simulací tam ten zvukovod do cca 800 Hz (délka vlny něco přes 40 cm) akusticky prakticky nevadí, což by bylo ještě docela nadějné.
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi august 13, 2021 14:50:13 Predmet: |
|
|

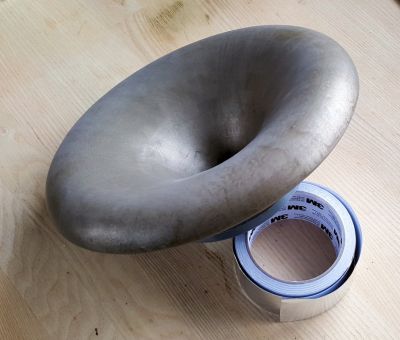

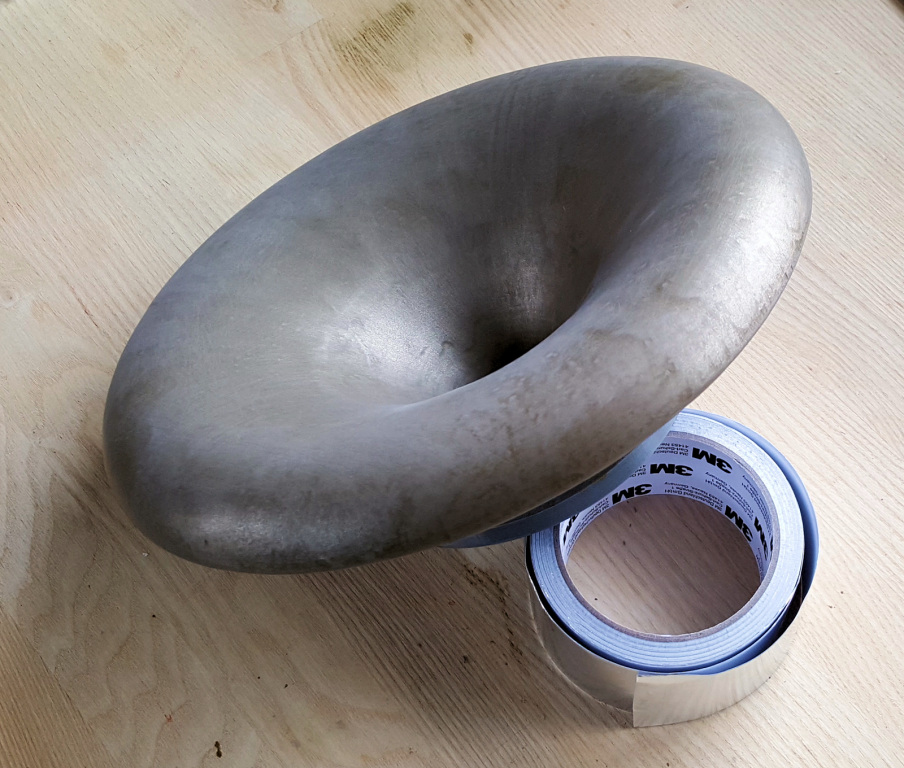

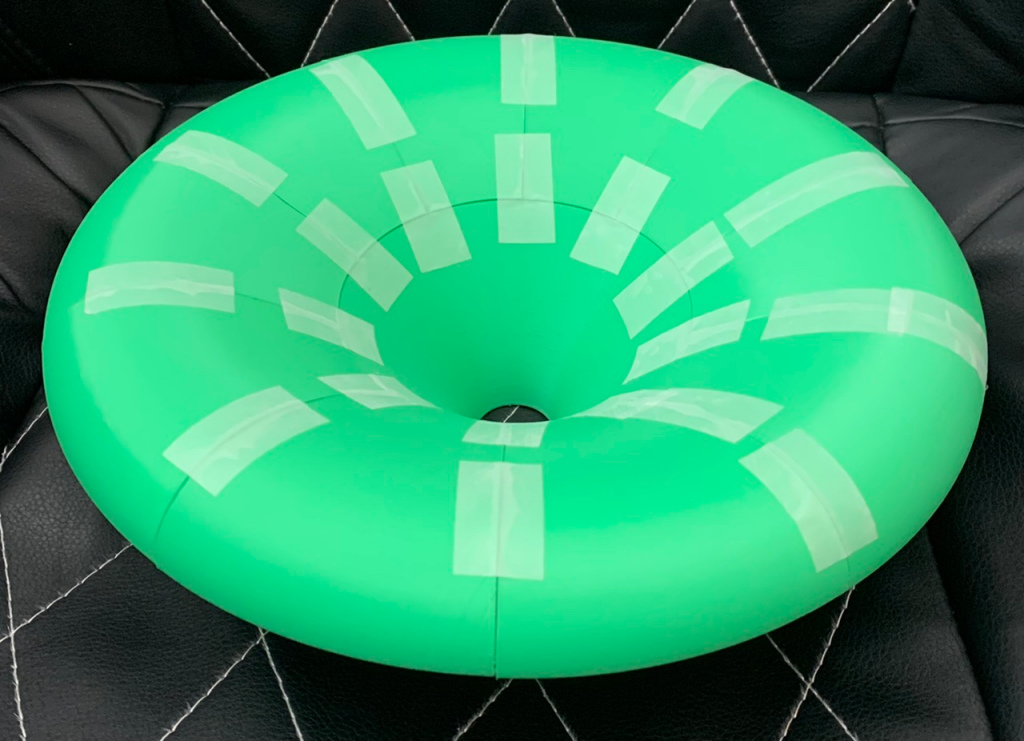

ST260, 3D tisk, epoxid + mosazný prach.
| Description: |
|
| Filesize: |
243.41 KB |
| Viewed: |
111 Time(s) |
|
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi august 13, 2021 16:42:45 Predmet: |
|
|

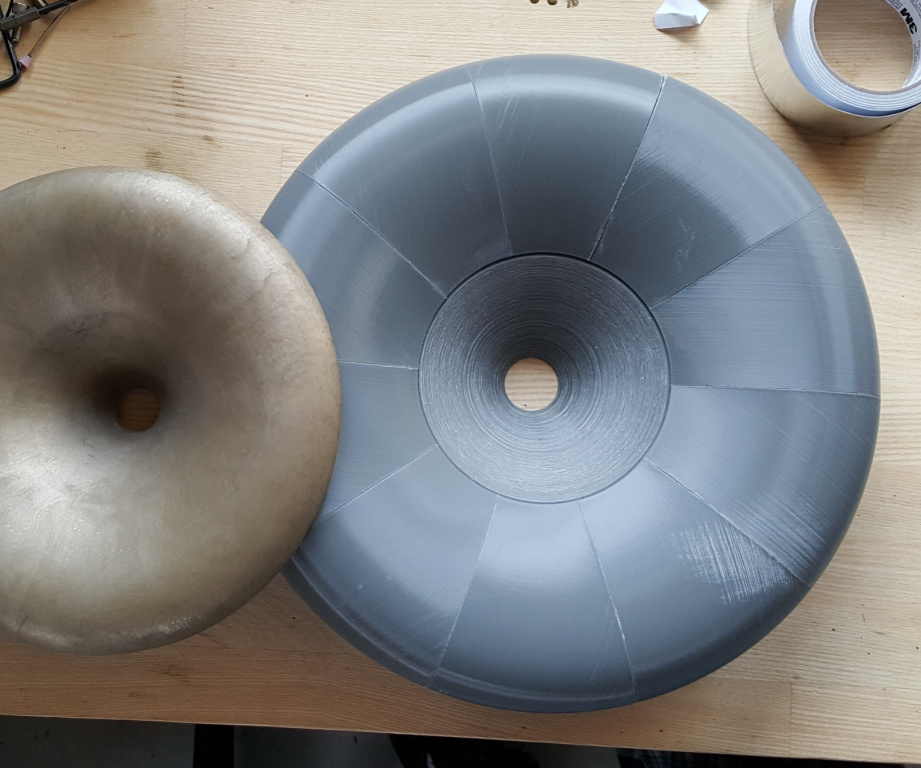

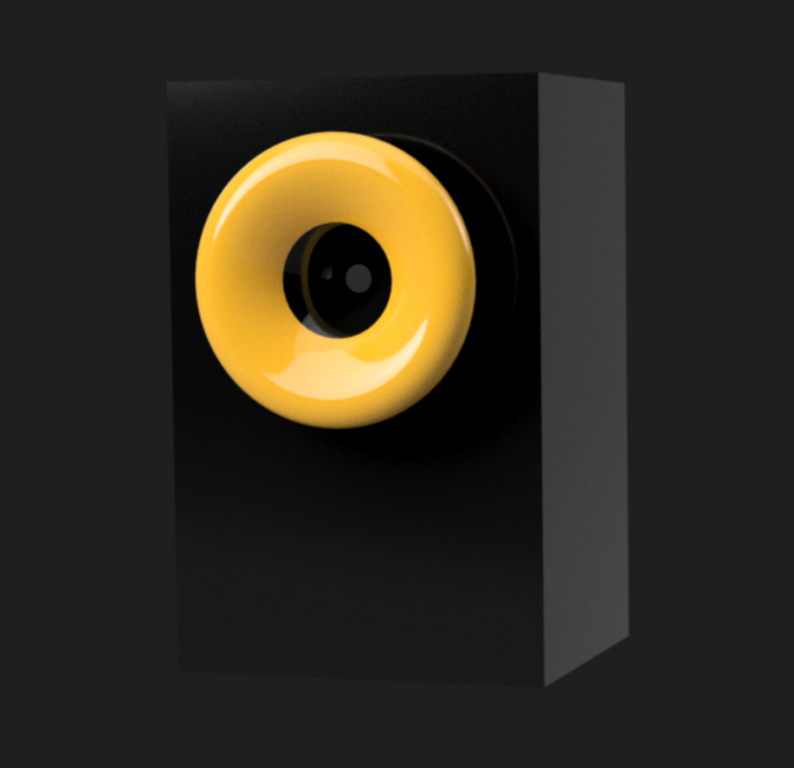

Spolu s CE360. Větší už pravděpodobně nemá moc smysl pro 1" driver dělat.
| Description: |
|
| Filesize: |
214.97 KB |
| Viewed: |
73 Time(s) |
|
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
fimfarum
Hifi obsluha
Založený: 13 august 2021
Príspevky: 1
|
|
| Návrat hore |
|
|
fugo
Hifista
Založený: 12 november 2007
Príspevky: 229
Bydlisko: Křenovice
|
| Zaslal: Pi august 13, 2021 17:20:57 Predmet: |
|
|
Ta povrchovka s mosazným prachem vypadá opravdu povedeně
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi august 13, 2021 17:44:43 Predmet: |
|
|
Já doufám, že se to bude ještě trochu víc lesknout (ale zas ne moc), chce to asi jemnější brusnou vlnu.
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
BV
Hifi inventar
Založený: 06 október 2006
Príspevky: 6070
Bydlisko: Trnava
|
| Zaslal: Pi august 13, 2021 18:36:57 Predmet: |
|
|
A čo niečo z tohto
Plnič aj farba v jednom, nerovnosti kryje perfektne..A kľudne do toho primiešať ten kovový pígment.
Naposledy upravil BV dňa Pi august 13, 2021 19:30:31, celkom upravené 2 krát. |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: Pi august 13, 2021 19:01:21 Predmet: |
|
|
Když je k dispozici profi nářadí, kterým to nanést, proč ne. Jinak bych se do toho už asi nepouštěl.
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
| Zaslal: So august 14, 2021 10:19:47 Predmet: |
|
|
Tak co Kartesian? Mně už Peerlessy dorazily
_________________
www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
| Návrat hore |
|
|
BV
Hifi inventar
Založený: 06 október 2006
Príspevky: 6070
Bydlisko: Trnava
|
| Zaslal: So august 14, 2021 11:51:21 Predmet: |
|
|
| Budúci týždeň, utorok- streda...
|
|
| Návrat hore |
|
|
MaBat
Hifi inventar
Založený: 21 november 2007
Príspevky: 13201
|
|
| Návrat hore |
|
|
|
