Som rád že sa vám to páči, ďakujem za pochvaly.
Takže popis:
Motorová časť je vlastne len tá preglejka, u nás som ju v predaji takú kvalitnú nevidel, ostal nám zvyšok v robote, tak som si ho požičal. Základňa je hliníkový masív, je to položené na takých polyuretánových nožičkách. Výborne tlmia vibrácie z motora a nešmýkajú sa. Motor je ešte pružne uchytený na gumených podložkách. Ďalej je tam ešte vypínač. Ešte uvažujem o tom zdroji, čo vyrába Pro-ject, ale zatial nemám prašule . Samotné gramošasi je vlastne hliníková doska, ktorá je pripevnená na rám z tej istej preglejky ako je motorová časť. Na tej hliníkovej doske je nalepený 6mm hrubý bitumen. Bitumen som zahrial teplovzdušnou pištolou a prilepil som na to MDF cca25mm nalakovanú na čierno.MDF nie je spojená so samotným rámom, leží len na tom bitumene. No a ložisko a ramienko je zamontované len na tej MDF. Snažil som sa to robiť celé tak, aby sa to chovalo čo najmŕtvejšie. Celé šasi je uložené na hrotoch, vysústružil kamarát. Tanier je z plexiskla 10mm-3vrstvy, sú zlepené. Na tanieri je zatiaľ filcová podložka ale uvažujem, že si v robote odlejem silikónovú ak to pôjde. Ešte uvažujem aj o korku, ale neviem sa rozhodnúť, asi je to nutné odskúšať a zrejme na každej mechanike to bude dávat iné výsledky. Motor, ramienko a ložisko sú z gramo Pro-ject RPM4. Ten sa mi poškodil pri sťahovaní tak som sa rozhodol niečo sklohnúť sám
Na motore bolo treba urobiť novú remenicu, tiež mi to pomohol vysústružiť kámoš. A tak. Už mi funguje asi 3-4 roky a zatiaľ som spokojný, aj keď neviem do kedy

Ešte raz díki za pochvalu! Som sa bál, že ma hneď niekto znosí pod čiernu zem.Niektorý chlopaci sú tu dosť drsný
Keď bude čas, tak skúsim dačo pofotiť ešte.

[Guru]

B.B znamená Báňska Bystřica, čo je v podstate za Budejovicami pár km do prava

[Renown]

Krásná práce Guru. Mně to připomíná spíše Linn Majik.

[Renown]

Krásná práce Guru. Mně to připomíná spíše Linn Majik.

[stephunk]

Naozaj podarená konštrukcia
´Plávajúce´ uchytenie MDF je podľa mňa skvelý ťah. Je to fajn!

[area.51]

Ahojte páni. Dovolte mi prispieť svojou troškou do "mlyna" amatérskej konštrukcie gramofónu.Svoj prvý gramofón som skonštruoval v r.1983 ako jednoduché zariadenie s remienkovým náhonom na dyhovanej doske z drevotriesky, s použitím dielcov čo dala socialistická Tesla,zväzarmovský DOSS a sústružnícka práca priatelov a známych. Dodnes funguje.
Na výstave HIFI-AMA som sa zalúbil do konštukcie pana Lišku. [http://www.majerovi.com/richard/gramec/LISKA2.JPG] Začal som napĺňať svoje predsavzatie urobiť podobnú konštrukciu. Realizácia plynula s časom, menila sa doba, pribúdali nové poznatky, dobrý sustružníci odchádzali, prišila nechcená 15 ročná prestávka. Dnes moja konštrukcia stojí na otázke vhodnej pohonnej jednotky. Pôvodna konštrukcia mala byť poháňana krokovým motorom SMR 300 s elektronickým riadením otáčok, tak ako bola publikovaná v RádioAmatérskom Spravodaji. Vadil mi sklon k trhavému pohybu pri nízkych otáčkach. Dnes už sú aj amatérske konštrukcie pohonov niekde inde. Tu by som Vás, kolegovia, chcel požiadat o rozdiskutovanie problematiky pohonu,motora, riadenia otáčok, skúsenosti prípadne návrhy a rady. Pripájam obrázok (rád by som ale za šlaka mi nejde pripojiť). Konštrukcia: duralový odliatok základového kríža, duralový odliatok taniera, ložisko=autoventil-brondzové púzdro-keramická gulička na ocelovom gulôčkovom ložisku.Rameno P1101 vložka Sumiko.[img][/img]

[Krecek]

Když mi pošleš foto mailem (obchod@moncb.cz), rád je sem vložím.
Jinak - pokud chceš vložit fotku, musí být umístěna někde na webu, nestačí v Tvém PC.

[petrmo]

Stačí když je jen v PC ale nesmí být moc velká a jen JPEG

[Krecek]

Foto od area.51 :

[Kuba4]

Jednou ze zásadních výhod tohoto fóra je fakt, že se dají fotky vkládat přímo z PC. Nemusí být nikde na netu!!!

Začínám chápat Hlavu, když nadával na avizovanou, údajnou nepraktičnost fóra. To není aplikací ale lidma.

[petrmo]

Šasi vypadá dobře,vyšroubuj si ten červík co je na pístku pro spouštění ramínka ten tam byl na to aby se dala seřídit přesná výška na automatickém spuštění a zvednutí ramene NA nc 450 opíral se o relátko teď už ho nebudeš potřebovat.

[area.51]

Priatelia, odkážte ma prosím na návod ako pripájať obrázky. Ak by mi to išlo z PC, pripojil by som i viac foto.Fotky som upravil v Irfane na minimálnu veľkosť pri slušnom rozlíšení, skúšal som niekolko krát vložiť a ....nič.Neide mi ani avatar.Pri zachovaní všetkých podmienok stále vypisuje "Obrázok postavičky musí byť typu .jpg, .gif, alebo .png."
PS: Ďakujem kolegovy Kreckovy za umiestenie obrázkov.

[JC]

area.51:
Ak budeš písať pekne "kolegovi Kreckovi" namiesto "kolegovy Kreckovy", tak na tomto odkaze je to popísané: http://hifi.slovanet.sk/bb/viewtopic.php?t=2935

[Krecek]

JC
Klid, za svou PC natvrdlost si ta tvrdá "Y" zasloužím.
area.51
Klidně si sem nově vlož své fotky, já nasledně již vložené smažu.

Ad podložky pod LP
Ani jsem nevěděl, že Pro-ject dělá filcové podložky i v těchto barvách :

Manželky budou spokojeny - ideální symbióza se sezónní barvou závěsů/potahů v obývacím pokoji.

[patmann]

A kde je prodává? Zatím jsem je nikde neviděl...

[Kuba4]

Jestli to nebude tím, že místní distribuce ProJect, mírně řečeno, poněkud vázne.

[petrmo]

Ale ani na oficiálních stránkách Pro-jectu jsem žádné podložky pod LP nenašel.

[Guru]

Krecek


Ešte riešiš tú podložku? Lebo ak áno, práve som zohnal niečo, čo by Ťa mohlo zaujímať .
Volá sa to ALPA-SIL TD 18 a je to taká dvojzložková tekutina hustá asi ako olej ktorá po vytvrdnutí má vlastnosti asi ako silikon. Tvrdosť závisí od toho, aký sa namieša pomer, doporučený je 10:1, vtedy je to tak akorát. U nas vo firme sa to používa na výrobu tampónov na tamponovú potlač. Je to pomerne dosť odolné, a keďže samotný tampón už niekym vyrobený je kurevsky drahý, tak si to odlievame sami, kupujú sa veľké priemyselné balenia. Vzrábajú to nemci. Po vytuhnutí, cca 2 hod., je to modrej farby. Myslím, že pri vhodnej aplikácii sa dá v pohode odliať aj 2mm plátok. A hlavne, mám to zadara Ak budem mať cez víkend čas, tak to skúsim vyrobiť, pretože sám to ešte nemám s podložkou rozhodnuté a toto sa mi celkom pozdáva.

[Krecek]

Guru
Jo, přesně něco takového mě zajímá. Koukni mi prosím jaký je tam uvedený výrobce, pod tím kodovým označením nemohu na webu nic najít. Díky a těším se na fotky z Tvých pokusů. Modrá bude dobrá .

To největší evropský (nebo i světový?) výrobce gramofonů jde jinou cestou. Veze se na vlně globální BIO mánie a používá samé přírodní materiály. Kožený talíř, dřevěné raménko. Čekám už jenom, kdy odkoupí od Kazzatele jeho nápad s bednou zrní... Obchodně to ale má vymyšleno dobře. Kožojed/dřevotoč/potemník se postará o rychlou obrátkovost zboží. Poctivé, v čase bytelné výrobky už beztak nejsou v módě. .

[Guru]

[Guru]

Tak som to ešte pozrel. dovážame to z Nemecka cez slovenského distributora. Stránka je
http://www.kent-stuttgart.de/index.php?tpl=tampons
Ale podľa mňa to prenich tiež len niekto vyrába. Pravdepodobne firma ALPINA.
https://eshop.t-online.de/epages/Store.sf/?ObjectPath=/Shops/Shop01256/Categories/Shop

Ja mám možnosť mať len tú modrú, ale robí sa ešte aj ružová verzia(antistaticka). Mal by tam byť aj distributor pre Čechy.

Túto mám zadarmo, tak to určite vyskúšam. Ak by si veľmi chcel, tak Ti to môžem poslať poštou v dákej fľaške

[petrmo]

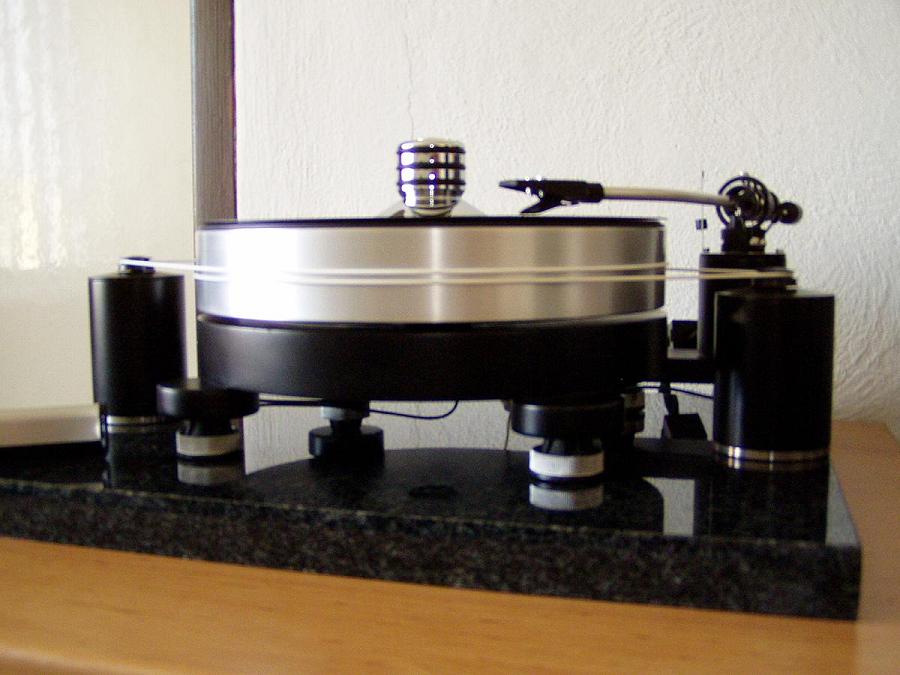

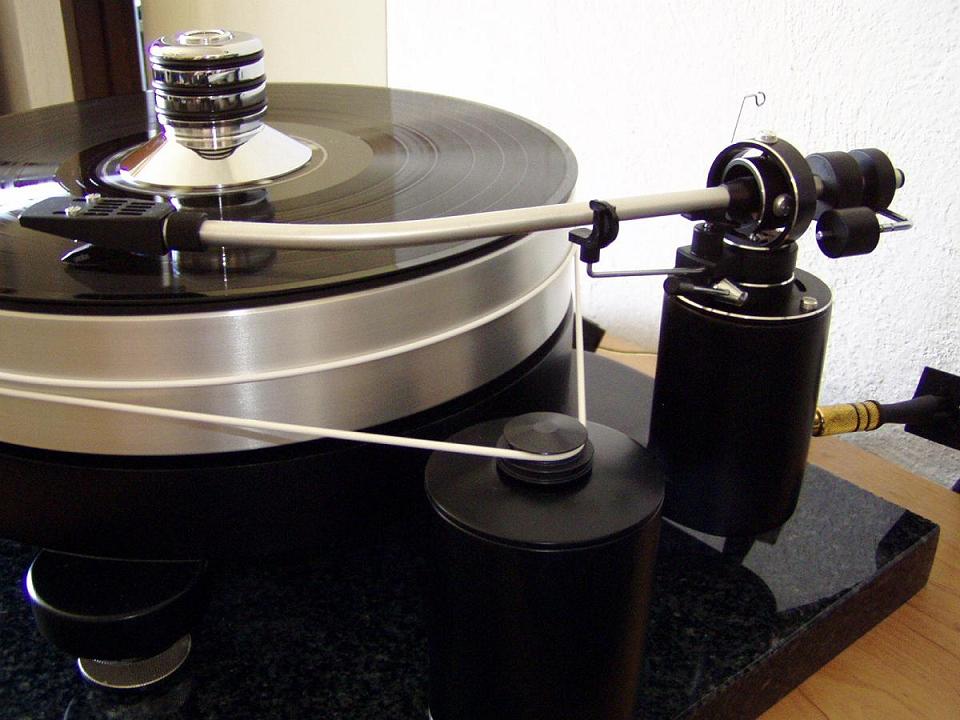

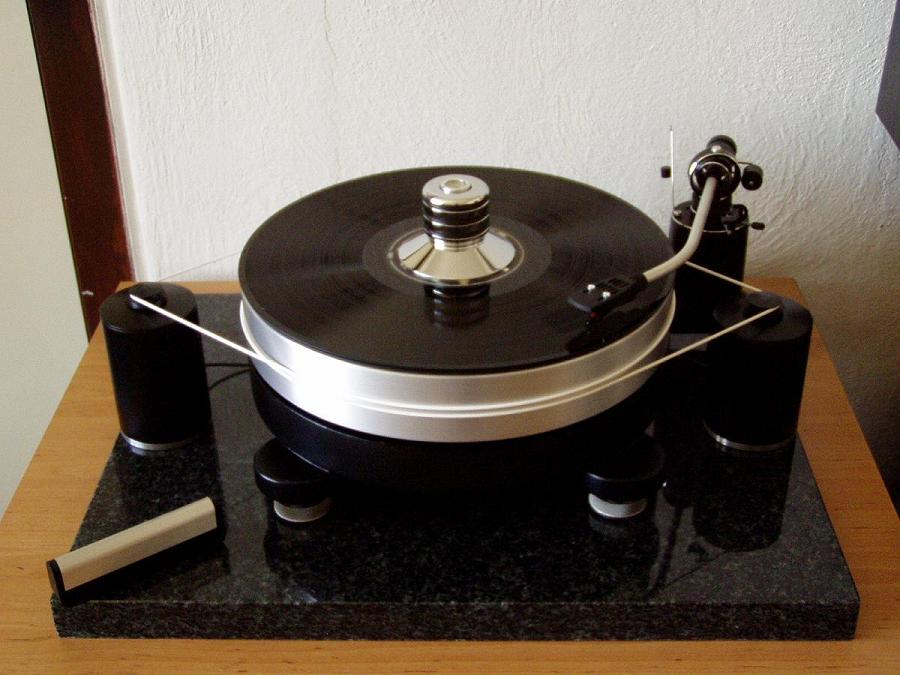

Tak už hraju jen koupit lepší přenosku a pořádně seřídit a je to.Tady je pár fotek.

[JC]

[Guru]

Petrmo:

No tééda! Fakt perfektné. Pekná práca!Pohon dvomi motormi? Ešte tam dať nejaké nové ramienko a vyzerá to ako fabrický kus nejakej renomovanej značky
Čo je zač ten prítlačný clamp? Tlačí to len vlastnou váhou alebo je tam závit? Tiež špekulujem, či si nejaký dám vysústružiť, pôvodný z mojej bývalej RPM4 sa mi nepáči...


Kreček:

Robil som pokusy s odlievaním tej podložky zo silikonu, dá sa to v pohode zvládnuť, chce to len dať to do roviny čo najpresnejšie, ja som to odlieval na zrkadle, nemal som nič iné rovné a hladké po ruke. Po odlepní zo zrkadla to bolo trochu náchylné na statický náboj, ale po umytí mydlom a vodou je to zatiaľ OK, prehral som skúšobne pár dosiek a úroveń statického náboja po prehratí nie je o nič vyššia ako bez akejkoľvek podložky. Platňa na takejto podložke drží ako prilepená, akoby sa zrástla so samotným tanierom. Zatiaľ sa mi to páči. Zvukovo som ešte nestihol porovnať oproti filcu, ktorý som mal predtým, nieto času. Finišujem na 222.

[petrmo]

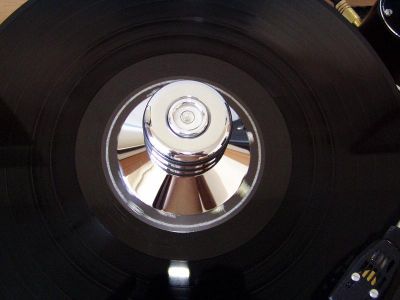

Ten puck nemá závit jen je položený na LP a tlačí na ní jen vlastní váhou něco přes půl kila a uprostřed jsem nechal zapustit vodováhu.

[godz]

Skutočne veľmi pekná práca. A dobrý nápad s s libelou v clumpe.

[mesires]

[petrmo]

Libelu mi dal jeden známý myslím že to je ze staré potravinářské váhy a stálo mě to dvě piva.Materiál na ten clamp jsem sehnal ve zběrně bylo to kousek kulatiny o průměru 80mm to jsem dal jinému známému který má kovoobráběcí firmu a podle mého výkresu mi to vysoustružil.Potom jsem to přebrousil jemným smirkem (600) a nechal v Ostravě pochromovat (100Kč).Potom už jsem jen zasadil a přilepil libelu a na clamp jsem nasadil tři Okroužky z hydraulické hadice o průměru 50mm.Nevím na kolik by vyšel udělat ten clamp bez materiálu mi to dělal zároveň i s těma pouzdrama na motory a vyšlo mě to na 1000Kč.Pokud by jsi měl opravdu zájem si to nechat udělat jen jako polotovar myslím že by to neměl být problém ale libelu už nemám a materiál taky né.Ale to by mi ten známý sehnal nějakou kulatinu a podle tvého výkresu by ti to vysoustružil ty už by sis to musel nějak dokončit.Přibližná cena by byla asi někde mezi 300-500Kč to bych musel ještě zjistit kolik by stál ten materiál.Ale není to nic složitého udělá to každý trochu zkušený soustružník.

[Krecek]

Guru
Díky za další info. Já to chci odlít přímo na talíř a na něm to i nechat.
Slyšitelný rozdíl filc/gel? Nevěřím . Hlavně, že to hezky vypadá...
Kůže je samozřejmě uplně jiná třída, zde je rozdíl cítit. Hlavně u zcela nové podložky...

petrmo
Paráda, pořádné ramínko a tradá do Mnichova 2009.
Zkusil jsi tahat talíř jen jedním motorkem? Bylo poznat nějaký rozdíl?

mesires
Neriskuj s vodováhou. Ó sladká nevědomosti. Co když zjistíš, že Tvůj gramec není v rovině? Podložíš nožky? Vezmeš na pomoc velké kladivo?

STERmetal Hořovice má v nabídce různé průměry duralových tyčí. Stačí si nechat uříznout kousek salámu na míru a pak osoustružit do požadovaného tvaru. Tento týden objednávám polotovary talíře, nožiček a klampu, pokud někdo něco chce, dejte vědět. Mohu přidat ke své objednávce a pak rozeslat. Ať se ochotný výrobce nemusí zdržovat se spoustou malých zásilek a nezanevře na čs. bastlíře. Kilo automatového duralu stojí 140,- Kč (lépe se opracovává), superdural 170,- Kč (větší pevnost, ale horší obrobitelnost). Podle telefonické konzultace výrobce doporučuje pro naše účely automatový dural.

[petrmo]

Rozdíl s jedním motorem je pouze v rozběhu déle to trvá nechci ten potorek trápit proto jsem použil dva.
