 Zaslal: St január 20, 2010 19:33:31 Predmet: NF oddělovací trafo |
 |
|
Ve firmě dexon jsem pořídil NF oddělovací trafo. Používám k mému PC k zamezení brumu do zeslivače třídy ochrany I.
Koho by to zajímalo zasílám pár obrázků z měření.
Oddděl. trafo viz stránky:
http://www.dexon.cz/katalog/autoozvucovaci-technika/prislusenstvi/ns-20-odrusovaci-filtr.html

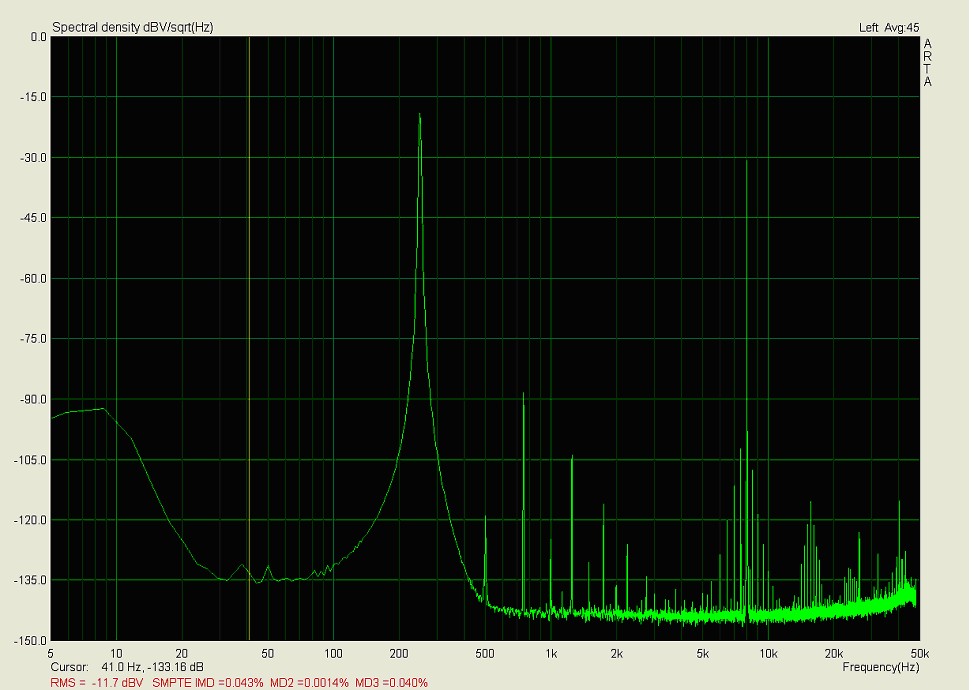

Měřeno v režimu loopback zvukovou kartou ESI @juli. při 0dB (0,775V).
Do cca 15kHz je zkreslení na slušné úrovni viz obrázky.
Pro lepší přeslechy by to chtělo použít tyto trafa dvě.
Cy vy na to?
Za tyto peníze slušné řešení problémů s brumem při připojení PC k zesilovači.
| Description: |
|
| Filesize: |
102.64 KB |
| Viewed: |
1043 Time(s) |
|
| Description: |
|
| Filesize: |
89.43 KB |
| Viewed: |
1008 Time(s) |
|
| Description: |
|
| Filesize: |
89.41 KB |
| Viewed: |
985 Time(s) |
|
Naposledy upravil hcrevize dňa St január 20, 2010 19:41:21, celkom upravené 2 krát. |
|
| Návrat hore |
|
 |
hcrevize
Hifi expert
Založený: 09 júl 2009
Príspevky: 1623
Bydlisko: www.revize-hc.cz
|
| Zaslal: St január 20, 2010 19:34:55 Predmet: |
|
|
Pokračování měření: intermodulační....
| Description: |
|
| Filesize: |
96.89 KB |
| Viewed: |
1007 Time(s) |
|
| Description: |
|
| Filesize: |
94.28 KB |
| Viewed: |
996 Time(s) |
|
|
|
| Návrat hore |
|
|
hcrevize
Hifi expert
Založený: 09 júl 2009
Príspevky: 1623
Bydlisko: www.revize-hc.cz
|
| Zaslal: St január 20, 2010 19:36:04 Predmet: |
|
|
Pokračování měření, přeslechy.............
| Description: |
|
| Filesize: |
89.95 KB |
| Viewed: |
963 Time(s) |
|
| Description: |
|
| Filesize: |
89.71 KB |
| Viewed: |
967 Time(s) |
|
| Description: |
|
| Filesize: |
90.41 KB |
| Viewed: |
931 Time(s) |
|
|
|
| Návrat hore |
|
|
hcrevize
Hifi expert
Založený: 09 júl 2009
Príspevky: 1623
Bydlisko: www.revize-hc.cz
|
| Zaslal: St január 20, 2010 19:51:41 Predmet: |
|
|
Ještě měření nízkých kmitočtů.
| Description: |
|
| Filesize: |
102.4 KB |
| Viewed: |
988 Time(s) |
|
| Description: |
|
| Filesize: |
105.49 KB |
| Viewed: |
980 Time(s) |
|
| Description: |
|
| Filesize: |
108.31 KB |
| Viewed: |
926 Time(s) |
|
|
|
| Návrat hore |
|
|
roberto
Hifi expert
Založený: 03 marec 2007
Príspevky: 2659
Bydlisko: Brno
|
| Zaslal: St január 20, 2010 20:05:30 Predmet: |
|
|
Díky za další zajímavé měření, jen tak dál
|
|
| Návrat hore |
|
|
opa
Hifi inventar
Založený: 24 február 2007
Príspevky: 11207
Bydlisko: Praha
|
| Zaslal: St január 20, 2010 20:53:30 Predmet: |
|
|
Ano, zajímavé měření. Ale výsledky jenom potvrzují, že signálové trafo je značně problematická věc. Kvalitní trafo není vůbec levné.
K tomu měření jenom připomínka, vlastnosti jsou závislé nejenom na frekvenci, ale také na budicí a zatěžovací impedanci a zejména na amplitudě přenášeného signálu.
|
|
| Návrat hore |
|
|
roberto
Hifi expert
Založený: 03 marec 2007
Príspevky: 2659
Bydlisko: Brno
|
| Zaslal: St január 20, 2010 22:15:36 Predmet: |
|
|
| Asi by nebylo špatné porovnat trafa různých výrobců...
|
|
| Návrat hore |
|
|
hcrevize
Hifi expert
Založený: 09 júl 2009
Príspevky: 1623
Bydlisko: www.revize-hc.cz
|
| Zaslal: Št január 21, 2010 13:21:45 Predmet: |
|
|
| roberto napísal: | | Asi by nebylo špatné porovnat trafa různých výrobců... |
No to by nebylo. Ale mám k dispozici pouze to trafo z prvního odkazu.
Žádné další už pořizovat nehodlám. Pokud to jde je lepší vše bez traf.
|
|
| Návrat hore |
|
|
hcrevize
Hifi expert
Založený: 09 júl 2009
Príspevky: 1623
Bydlisko: www.revize-hc.cz
|
| Zaslal: Št január 21, 2010 15:32:46 Predmet: |
|
|
| opa napísal: | Ano, zajímavé měření. Ale výsledky jenom potvrzují, že signálové trafo je značně problematická věc. Kvalitní trafo není vůbec levné.
K tomu měření jenom připomínka, vlastnosti jsou závislé nejenom na frekvenci, ale také na budicí a zatěžovací impedanci a zejména na amplitudě přenášeného signálu. |
Přesně tak. Další měření pro úroveň -6dB (0,3875V).
Jak je vidět tak je to mnohem lepší (zejména na vysokých kmitočtech).
| Description: |
|
| Filesize: |
112.59 KB |
| Viewed: |
977 Time(s) |
|
| Description: |
|
| Filesize: |
113.06 KB |
| Viewed: |
1011 Time(s) |
|
| Description: |
|
| Filesize: |
112.66 KB |
| Viewed: |
917 Time(s) |
|
|
|
| Návrat hore |
|
|
hcrevize
Hifi expert
Založený: 09 júl 2009
Príspevky: 1623
Bydlisko: www.revize-hc.cz
|
| Zaslal: Št január 21, 2010 15:34:00 Predmet: |
|
|
Další měření.............
| Description: |
|
| Filesize: |
109.43 KB |
| Viewed: |
936 Time(s) |
|
| Description: |
|
| Filesize: |
108.74 KB |
| Viewed: |
992 Time(s) |
|
| Description: |
|
| Filesize: |
107.8 KB |
| Viewed: |
985 Time(s) |
|
|
|
| Návrat hore |
|
|
hcrevize
Hifi expert
Založený: 09 júl 2009
Príspevky: 1623
Bydlisko: www.revize-hc.cz
|
| Zaslal: Št január 21, 2010 15:36:45 Predmet: |
|
|
45kHz + intermodulační...................
| Description: |
|
| Filesize: |
104.42 KB |
| Viewed: |
916 Time(s) |
|
| Description: |
|
| Filesize: |
114.98 KB |
| Viewed: |
959 Time(s) |
|
| Description: |
|
| Filesize: |
111.71 KB |
| Viewed: |
994 Time(s) |
|
|
|
