Zobraziť predchádzajúcu tému :: Zobraziť nasledujúcu tému |
Autor |
Správa |
Kocour Hifista - zaslúžilec
Založený: 07 február 2008 Príspevky: 797
|
Zaslal: Št november 19, 2015 17:32:47 Predmet: Xover - co dal? |
|
|
Na popud z vedlejsi diskuze rozjizdim tema mabatuv Xover. Veskere zkusenosti a prani jsou vitane.
Mam nejakou beta verzi, takze co bych tam rad videl navic:
- moznost zobrazit targety prenosu jednotlivych pasem v Horizontal frequency window
- zobrazeni prubehu DI a power average v Horizontal frequency window
- optimizer s volbou, ktere komponenty chci optimalizovat (souvisi to s target funkci)
- rada standartizovanych hodnot soucastek a nabidnuti nejblizi kombinace (hodne nice to have)
- moznost kurzoru v Impedance window, a hledani minima/maxima
- zobrazni impedance jednotlivych vetvi, ne jen samotnych menicu a vysledne impedance
Postupne mozna pridam dalsi, jak me budou pri praci napadat.
Simulace aktivu atd by byla fajn, ale tam jsem se zatim nedostal. Ale casem bych rad, kvuli Open baffle bednam. A SW vyhybka by taky bodla, na hrani a testovani.
Update:
- prubeh fazi vykreslit v samostatnem grafu, pro prehlednost, a opet kurzor, pro snadne odecteni rozdilu fazi dvou menicu
_________________ HTPC + RME ADI-2 DAC + Yamaha M-50Dawsoo + ruzne DIY repro
Naposledy upravil Kocour dňa Pi november 20, 2015 09:20:54, celkom upravené 1 krát. |
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Pi november 20, 2015 08:30:54 Predmet: |
|
|
Jsem teda netusil, jakou rozpoutam debatu, parada
Ja nejsem tolik zkusenej tuner, nicmene pridam zatím seznam z me strany:
(ted spis bugoveho razu)
- když jsou všechny vstupni data (soubory jednotlivých polar a impedanci) ve stejne slozce jako .xvr soubor, hledat je v te same slozce - takze ulozeni cest k souborum polar a impedanci relativne - umozni to prenos projektu mezi ruznymi PC
- při prepnuti do polarni mapy uz nelze prepnout zpet na zobrazeni klasicke (jedine vystoupit/nastoupit)
- nekdy při editaci hodnoty součástky crash
- moznost vlozit vlastní txt poznámku do schématu
- pridat Recent projects - pro rychlejsi prepinani projektu
- velke nice to have - moznost simulace výhybky přes ASIO zvukovku, prip. vytovreni biqad filtru pro export do miniDSP
|
|
Návrat hore |
|
|
Zorg Hifi expert
Založený: 13 september 2008 Príspevky: 1287
|
Zaslal: Pi november 20, 2015 09:00:58 Predmet: |
|
|
Mám od Marcela vyšší verzi, kterou nesmím (a nebudu, tak se mě na to ani po SZ neptejte) šířit, ale už je to o hodně stabilnější, včetně mirror polární mapy. Má to trochu předělané GUI, je tam komplet příprava pro aktiv včetně možnosti vlastních biquadů, power response křivka, DI přepínátko bohužel nic nedělá stejně tak jako waterfall zobrazení. Přijde mi to skvělé i v té první alfa verzi, tohle umožní jít o dost dál, samozřejmě je x dalších věcí, co by tam mohly být vylepšeny, tak je to se softem obecně vždycky
Já mu taky pravidelně tak cca. jednou ročně píšu, že bych byl ochotnej za to platit, protože je to fakt skvělej tool
|
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Pi november 20, 2015 09:18:19 Predmet: |
|
|
Dobře, takze otázka na Marcela je nabíledni Da se nejak dostat do tohoto VIP klubu uzivatelu novejsi verze ?
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Pi november 20, 2015 16:15:52 Predmet: |
|
|
Stav je následující. Mám to už nějakou chvíli kompletně rozkopané, prakticky to od základu předělávám, jelikož už se to dostalo do stavu, kdy to novou funkcionalitu a hlavně flexibilitu, kterou bych tam rád měl, v původní podobě prostě nepojme. K těm starým verzím už se vracet nebudu, to jednak časově nejde a ani to nedává smysl. Takže ani nemá moc smysl hlásit bugy, jelikož v nové verzi už jsou buď opravené, nebo je to teď úplně jinak (a pak jsou tam zas chyby nové).
Základní změna v tvorbě filtrů je možnost kombinovat aktivní (přesněji řečeno digitální) a pasivní filtry tak, že do schématu lze vložit více oddělených zdrojů signálu a pro každý definovat nějaký jeho přenos, v tuto chvíli přes pole biquadů (+ zpoždění, atd.), s možností exportu přímo ve formátu pro miniDSP (Kdysi se mi z miniDSP ozvali a nabízeli spolupráci, že by poskytli API/specifikaci rozhraní, takže by bylo možné to z Xoveru rovnou konfigurovat přes USB - i za chodu. To ale nakonec nějak vyšumělo, což je možná škoda). Každá oddělená větev samozřejmě ukazuje svou impedanci, atd. atd.
Optimizer je napůl hotový, resp. jeho algoritmické jádro je hotové. Jde to tak daleko, že je možné obecně definovat i funkci nad vybranými frekvečními charakteristikami a libovolnou z nich použít pro optimalizaci. Je možné třeba definovat průměr pro listening window a to nechat optimalizovat. Nebo podle výkonové charakteristiky, čehokoliv, je to fuk - samotné přenosy pro měniče jsou už to nejmenší. Tj. řekne se, co se optimalizuje a jak to má ideálně vypadat. A samozřejmě, s čím a jak moc se má hýbat.
Řada z toho, co napsal Kocour, už tam opravdu je. Grafy jsou také od základu nové a flexibilnější, v podstatě je možné zobrazit cokoliv a jakkoliv, do kolika grafů je libo. Už to ovšem celé nepůsobí tak jednoduše a přímočaře. Např. tedy není problém definovat si jako funkci rozdíl nějakých fázových charakteristik a to si zobrazit ve zvláštním okně, stejně jako třeba výsledek IFFT z něčeho. Všechno se to samozřejmě okamžitě přepočítává, jak hýbete s hodnotami součástek (funkce "tweak" zůstává - osobně ji považuji za jednu z největších vychytávek, není nad to si s tím prostě zahýbat sem-tam a okamžitě vidět, co to dělá - pochytit trendy a v minutě doladit, co je potřeba).
Jeden čas už jsem silně uvažoval, že se pokusím i o implementaci samotného měření (pořízení impulzních odezev přes sweep podle Fariny), ale jelikož k tomu existují velice dobré a volně dostupné programy, není to až tak potřeba - bylo by to jen komfortnější. To hlavně proto, abych se zas něco naučil.
Tolik k představě, kam se ubírá vývoj Xoveru, ale jde to opravdu velmi pomalu. A to jsem ještě na řadu věcí zapomněl. Hned tak to ale nebude... Moje hlavní motivace, proč to vůbec dělat, je určitý mentální trénink - prostě nezakrnět, jelikož vyloženě programováním se už nějaký pátek neživím. A taky mě to pořád trochu baví - když se mi zrovna chce
PS - Zorg si jednak začal vážně hrát s miniDSP a bez něčeho takového to jde dost špatně, a pak hlavně začal dělat konečně nějaký pořádný bedny, což si zaslouží podpořit
BTW, děláte-li zatím jen pasivní bedny, nemusíte mu nijak závidět - moc z toho byste beztak nevyužili. K tomu stačí ta stará free verze. On Zorg nemá zas o tolik novější (v podstatě stále ta původní, jen s podporou DSP a nějakými kosmetickými změnami).
|
|
Návrat hore |
|
|
Kocour Hifista - zaslúžilec
Založený: 07 február 2008 Príspevky: 797
|
Zaslal: Po november 23, 2015 14:59:42 Predmet: |
|
|
Dodatek:
- moznost exportu vysledne frekvencky do FRD, pro porovnani s vyslednou zmerenou. Snadno to pak otevru v REWu a hned vidim.
_________________ HTPC + RME ADI-2 DAC + Yamaha M-50Dawsoo + ruzne DIY repro |
|
Návrat hore |
|
|
miero Hifi inventar
Založený: 08 september 2010 Príspevky: 11551 Bydlisko: Praha
|
Zaslal: Po november 23, 2015 15:14:37 Predmet: |
|
|
prakticka poznamka k starej verzii:
slo by ju nahrat sem do fora ako prilohu, pripadne das odkaz odkial sa da este stiahnut?
v zasade ju ani nepotrebujem, len by som si ju zo zvedavosti niekedy skusil :-)
diky
|
|
Návrat hore |
|
|
BV Hifi inventar
Založený: 06 október 2006 Príspevky: 5959 Bydlisko: Trnava
|
Zaslal: Po november 23, 2015 17:24:03 Predmet: |
|
|
kód: | http://www.igdh.eu/?page_id=964 |
|
|
Návrat hore |
|
|
miero Hifi inventar
Založený: 08 september 2010 Príspevky: 11551 Bydlisko: Praha
|
Zaslal: Po november 23, 2015 20:14:49 Predmet: |
|
|
Dakujem.
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Št december 03, 2015 17:41:20 Predmet: |
|
|
Tady jsou k tomu nějaká vstupní data, konkrétně Behringer B2031P. Kdo chce, může si hrát.
http://leteckaposta.cz/702092180
|
|
Návrat hore |
|
|
Kocour Hifista - zaslúžilec
Založený: 07 február 2008 Príspevky: 797
|
Zaslal: St december 09, 2015 19:34:47 Predmet: |
|
|
MAbat, tak jsem to zkusil, zadne velke hrani, jen pul hodina prace.
Description: |
|
Filesize: |
254.05 KB |
Viewed: |
270 Time(s) |
|
Description: |
|
Filesize: |
227.5 KB |
Viewed: |
224 Time(s) |
|
_________________ HTPC + RME ADI-2 DAC + Yamaha M-50Dawsoo + ruzne DIY repro |
|
Návrat hore |
|
|
Zorg Hifi expert
Založený: 13 september 2008 Príspevky: 1287
|
Zaslal: St december 09, 2015 22:51:02 Predmet: |
|
|
To ten výškáč přežije?
|
|
Návrat hore |
|
|
Kocour Hifista - zaslúžilec
Založený: 07 február 2008 Príspevky: 797
|
Zaslal: Št december 10, 2015 07:42:08 Predmet: |
|
|
Ja vychazel z toho ze je dole 8", takze vys s delickou bych nesel. Vyskac me zarazil ze ma Fs vysoko. Ale je to jen cviceni tak na tom nesejde. Ze zaphovych mereni to vypada na tovarni delicku na 2500Hz.
_________________ HTPC + RME ADI-2 DAC + Yamaha M-50Dawsoo + ruzne DIY repro |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Št december 10, 2015 08:59:11 Predmet: |
|
|

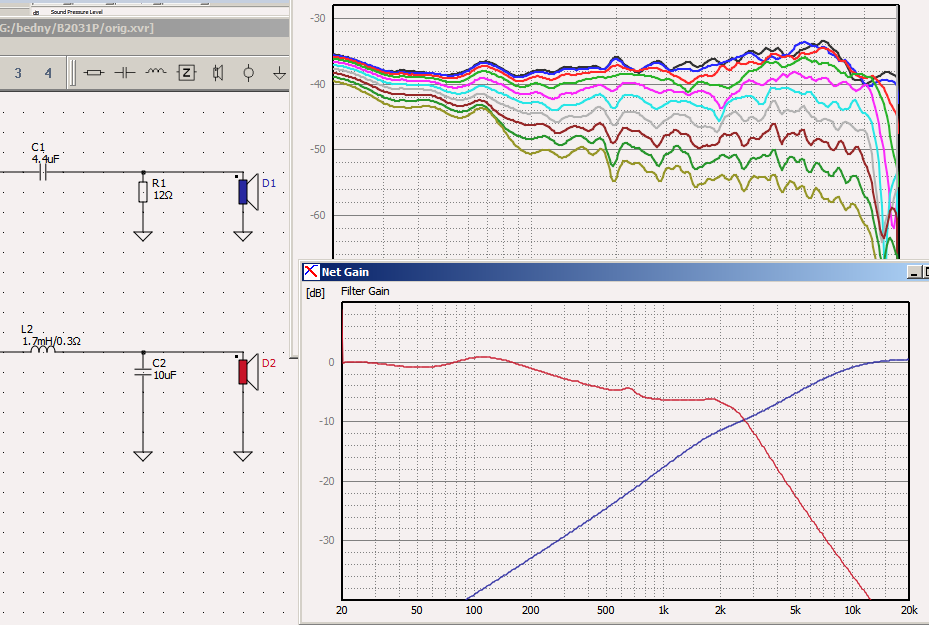

Originál vypadal nějak takhle.
Description: |
|
Filesize: |
92.41 KB |
Viewed: |
294 Time(s) |
|
|
|
Návrat hore |
|
|
BlackRider Hifista - pokročilec
Založený: 11 november 2007 Príspevky: 267 Bydlisko: poblíž Brna
|
Zaslal: Št december 10, 2015 11:26:02 Predmet: |
|
|
Petře, ten pozvolný pokles/tvar filtru v pásmu 175 -1000 Hz (viz origoš výhybky, co postnul Marcel) má svůj důvod a při návrhu bych na toto myslel (i když asi ne celých 6 dB). Dělička asi bude dost nízko.
_________________ POSLECH: PreSonus AudioBox 22VSL > Rotel RMB-1066 / Senn. HD555 mod > miniDSP 4x10 HD > repro dle nálady
MĚŘENÍ: Dayton Audio EMM-6 > PreSonus AudioBox 22 VSL > REW > VituixCAD |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ne december 31, 2017 16:01:48 Predmet: |
|
|
Hehe, jak pěkný výhybky se dají dělat, když je na to dobrej nástroj - http://heissmann-acoustics.de/tag/wavecor/
(Graf impedance prozrazuje, že to dělali v Xoveru.)
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut január 02, 2018 18:58:22 Predmet: |
|
|
Ano uz je tomu tak delsi dobu; ale kazdopadne dekujeme
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ut január 02, 2018 19:07:03 Predmet: |
|
|
No tak sorry, no
|
|
Návrat hore |
|
|
miero Hifi inventar
Založený: 08 september 2010 Príspevky: 11551 Bydlisko: Praha
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: St november 13, 2019 12:28:10 Predmet: |
|
|
Dělá to tam ale dost krkolomně - asi neví, že lze vybrat víc součástek najednou a tu funkci změny hodnoty šoupátkem provádět pro víc součástek najednou z jednoho dialogu. Takhle je to opruz.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
miero Hifi inventar
Založený: 08 september 2010 Príspevky: 11551 Bydlisko: Praha
|
Zaslal: St november 13, 2019 12:37:57 Predmet: |
|
|
Ozaj, a nechces Xover zas vystavit na web? Napr. niekde pobliz toho Donate tlacitka na at-horns.eu :-)
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: St november 13, 2019 12:42:45 Predmet: |
|
|
Já už na to nemám čas... zadarmo už ani omylem.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: St november 13, 2019 19:04:14 Predmet: |
|
|
BTW, srovnání simulované výhybky z měřených surových dat a následného měření kompletu - viz obr. (musí se rozkliknout). Pro zkušenější bastlíře už naprostá rutina.
(Když si v téhle souvislosti zpětně vzpomenu, čím jsem si tu "musel" projít s některými taky hifisty, tak je mi z toho normálně šoufl - http://hifi.slovanet.sk/bb/viewtopic.php?p=224022#224022. Pořád nevidíš, co to je za šmejda?)
Description: |
https://heissmann-acoustics.de/en/software-gestuetzte-frequenzweichenentwicklung/ |
|
Filesize: |
54.76 KB |
Viewed: |
156 Time(s) |
|
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
|
