opa Hifi inventar
Založený: 24 február 2007 Príspevky: 11187 Bydlisko: Praha
|
Zaslal: Ut október 27, 2020 00:03:20 Predmet: |
|
|
Pet007 napísal: | A do tretice s "plnotucnym" (1.4kg) driverem DE502... |
Můžu se zeptat, z jaké vzdálenosti je to měřeno ? Respektive jestli mikrofon putuje po kružnici, nebo se otáčí repro a kolem jaké osy ?
_________________ Cui bono ? |
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut október 27, 2020 06:13:02 Predmet: |
|
|
Je to tam v obrazku - 1m. Otaci se repro, mereno horizontalne, vyskove byl mikrofon na urovni spodni casti zvukovodu (poslechova vyska).
Kdyz neni uvedeno jinak, min. ja vzdy predpokladam horizontalni mereni. Jelikoz je toto rotacne symetricky, volne stojici zvukovod, vertikalni mereni bude stejne. Kdo by to cekal
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ut október 27, 2020 07:16:18 Predmet: |
|
|
Otáčet mikrofonem by byl pro měření v místnosti dost neoptimální postup.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut október 27, 2020 17:53:31 Predmet: |
|
|

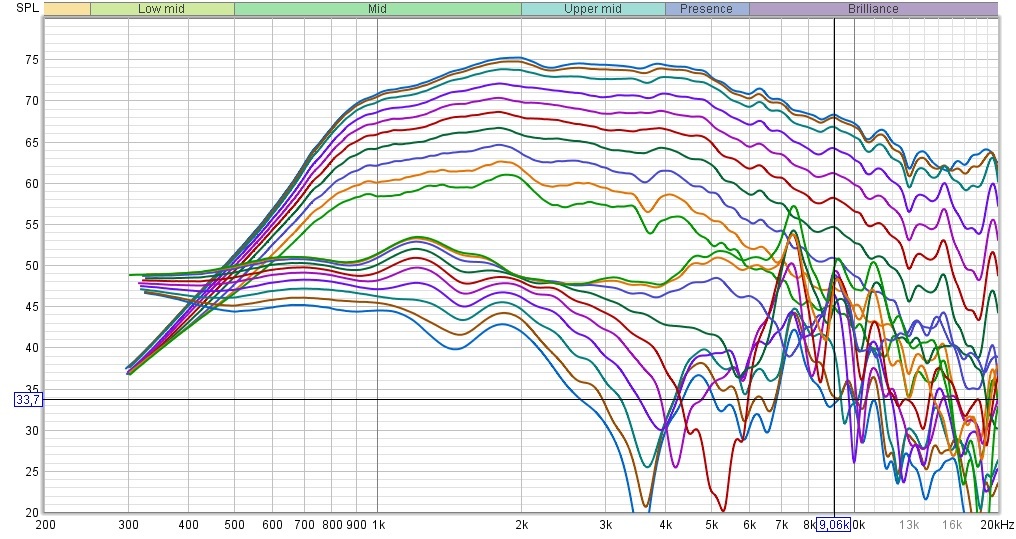

..tak jen jeden takovy pokus (7" bass + DE502 ve zvukovodu viz vyse)...
(ten basak, jak vidno, je moc malej, ale presto to zkusim...)
Description: |
|
Filesize: |
224.83 KB |
Viewed: |
78 Time(s) |
|
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ut október 27, 2020 17:55:22 Predmet: |
|
|
He he, tak páru to má slušnou.
Není moc malej, ten driver těch 700 - 800 Hz nějak dá... Nebude to úplně tip ťop, ale to se snese. 8 - 9" by byl samořejmě lepší.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes
Naposledy upravil MaBat dňa Ut október 27, 2020 17:59:47, celkom upravené 2 krát. |
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut október 27, 2020 17:57:07 Predmet: |
|
|
MaBat napísal: | He he, tak páru to má slušnou... |
..no to teda.... ( Jinak citlivost ma FW168 psanych 87dB@1m@1k....)
Ano, vicemene presne proto to zkousim; kam az dolu se da jit, kdyz se pouzije bezny 87-90dB basak...
add 2: mam tu i druhou bednu s FW168. A ze bych ji zkusil dat pod tudle, obratit ji a vyzkouset tu kardioidu? Ale nevim, kdyz budou ty basaky vejskove o cca 40cm jinde..... IMHO by to teda nemelo vadit. DSP je k dispozici, takze se s tim da delat vsechno....
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ut október 27, 2020 18:05:30 Predmet: |
|
|
No tím bys celý ten vyzařovací diagram naklopil nahoru. Nejsem si jistej, jestli by to nevadilo, třeba tolik ne.
Hlavně ale co nejvíc z toho nutného základního útlumu driveru udělej pasivně, ať pro DSP může zůstat co nejmíň. Úplně obyčejným odporovým děličem z toho uděláš prakticky rovnou (čistě činnou) zátěž.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut október 27, 2020 18:30:36 Predmet: |
|
|
Hmm, bohuzel si nejsem jisty, jestli/jak Vituix zvlada kombinaci zakladnich pasivnich filtru s DSP filtry. Onehda jsem to s Kimem resil, ale uz je to dlouho.....
Nejak se mi to nezda....
|
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut október 27, 2020 19:15:33 Predmet: |
|
|

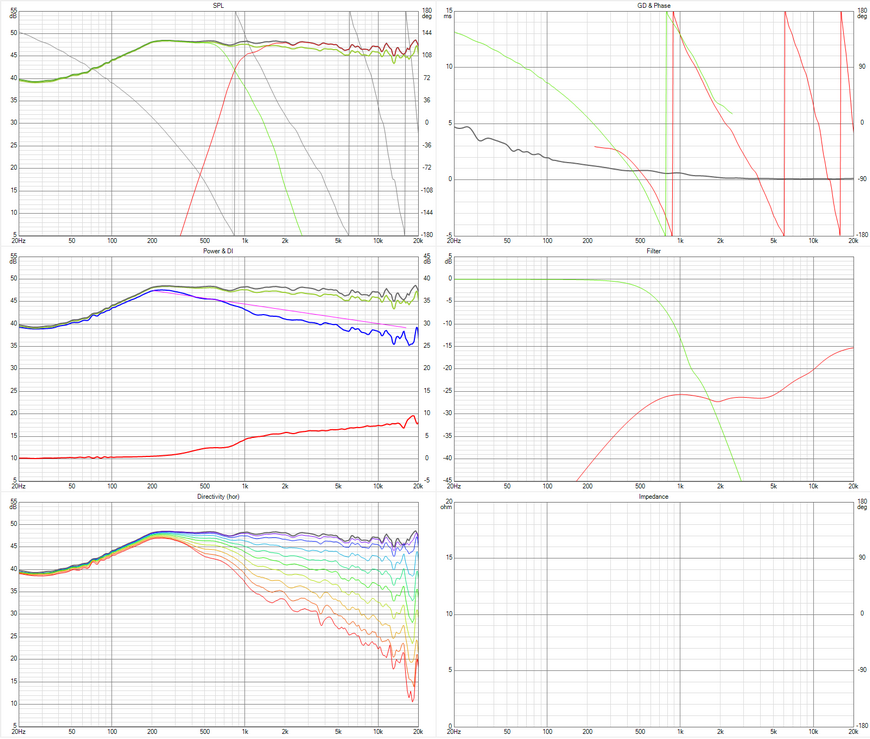

Dovedl bych si predstavit neco jako toto (myslim ted samotna simulace - pasiv + filtry).
Jinak ano, to deleni by skutecne mohlo jit kolem tech 800Hz (jako zde na prikladu).
Description: |
|
Filesize: |
157.83 KB |
Viewed: |
137 Time(s) |
|
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ut október 27, 2020 19:17:31 Predmet: |
|
|
Xover to uměl. Kdyžtak si můžeš nejdřív odladit ten pasivní člen, to se dá i dopředu, s tím to pak znovu změřit a k tomu dodělat DSP.
- Jo, to není vůbec marný. Jinak ten kondenzátor možná ani není nutný tak velký. Zvláštní pořadí součástek, ale je fakt, že už jsem dlouho nic nedělal...
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Ut október 27, 2020 19:31:58 Predmet: |
|
|
...ja jsem to tam jen tak sazel, na to ted nejak moc nekoukej...
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ut október 27, 2020 19:37:55 Predmet: |
|
|
Jinak ten zvukovod by se dal ještě snadno udělat tak, aby rychleji ztrácel směrovost směrem k nižším frekvencím. Ale i takhle mi to přijde pořád docela dobré. Až tam bude pěknej 8", bude to ještě lepší.
Teď už vlastně můžeš zkusit hrát
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ut október 27, 2020 20:17:13 Predmet: |
|
|
Jak vypadá výstup DE502? S tou prodlužovací zástrčkou by to mohlo být ještě lepší.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Pi október 30, 2020 11:31:36 Predmet: |
|
|
Nakonec tenhle zvukovod by se dal použít dost možná i s 12", když na to koukám. Nebo jinak, pro použití se 7 - 8" by zřejmě mohl být ještě o poznání menší.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 619 Bydlisko: Vajkovce
|
Zaslal: Pi október 30, 2020 19:36:21 Predmet: |
|
|
jo meria to super co dodat dobra prac chlapi
|
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Pi október 30, 2020 19:52:49 Predmet: |
|
|
..jinak tudle "divnost" (FW168 + DE502@254mmATH) tu po chvilich posloucham....
Co se tyce citlivosti, ano, neni to chyba, driver je zatlumen skutecne kolem 25dB(!), z toho 13dB je pasivne odporovym delicem, zbytek jsou DSP filtry. Navazani na maly, smerujici basak uz neni uplne idealni, to tam je videt. Ano, tady je takhle velky zvukovod az zbytecny... Ale je to jen test, ze to tu lezelo v rohu....
Description: |
|
Filesize: |
237.59 KB |
Viewed: |
100 Time(s) |
|
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Pi október 30, 2020 20:07:55 Predmet: |
|
|
Pro zajímavost, jak vypadá samotná impedance té pasivní větve driveru?
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
Pet007 Hifista - zaslúžilec
Založený: 12 november 2015 Príspevky: 551 Bydlisko: Jablonec n.N.
|
Zaslal: Pi október 30, 2020 20:16:47 Predmet: |
|
|
Vicemene rovna cara mezi 10-11R (500-2kHz) - 8R2 serie, 3R3 k zem). Nemel jsem zrovna po ruce sikovnejsi hodnoty, aby to bylo bliz k 8Ohm....
Edit. kondik tam ted neni....
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: So november 14, 2020 17:57:26 Predmet: |
|
|
Interaktivní 3D náhled použitého zvukovodu: https://a360.co/36z9rPb
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
opa Hifi inventar
Založený: 24 február 2007 Príspevky: 11187 Bydlisko: Praha
|
Zaslal: So november 14, 2020 21:11:25 Predmet: |
|
|
Hezký !
Description: |
|
Filesize: |
106.8 KB |
Viewed: |
78 Time(s) |
|
_________________ Cui bono ? |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: So november 14, 2020 22:44:13 Predmet: |
|
|
Možná jen malá poznámka: asi jsem se nevyjádřil úplně dobře, jedná se o typově stejný zvukovod, ne přesně stejný. Především tenhle nemá potřebný úhel hrdla, který ovšem mění celý ten tvar zvukovodu. Drivery mají na výstupu běžně o poznání víc, než je tohle, a připojovat menší úhel za větší fakt nechcete. To jen, abych eventuelně ušetřil zbytečnou námahu tomu, kdo by to chtěl hned obkreslovat
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
opa Hifi inventar
Založený: 24 február 2007 Príspevky: 11187 Bydlisko: Praha
|
Zaslal: Ne november 15, 2020 00:50:55 Predmet: |
|
|
Nevím, kdo už by měl vědět líp než Ty, že pro úspěšnou konstrukci reprobedny se zvukovodem je potřeba umět a znát o něco víc, než je jedna obkreslená křivka.
Ten obrázek měl upozornit na možnost udělat řez, ze kterého lze o dost líp pochopit, jak ten tvar vypadá, než ze sebelépe vystínovaného 3D modelu.
_________________ Cui bono ? |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12859
|
Zaslal: Ne november 15, 2020 06:51:14 Predmet: |
|
|
opa napísal: | Nevím, kdo už by měl vědět líp než Ty, že pro úspěšnou konstrukci reprobedny se zvukovodem je potřeba umět a znát o něco víc, než je jedna obkreslená křivka. |
Upřímně, ono to zas o tolik složitější není...
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
