 Zaslal: Ut november 29, 2011 16:15:08 Predmet: Umělá zátěž - náhrada repro pro měření |
 |
|
Už před lety jsem spáchal umělou zátěž, jako hrubou náhradu dvoupásmové bedny pro účely měření zesilovačů. Trochu jsem to oprášil (doslova) a proměřil programem LIMP. Schéma je níže, je tam i výsledek simulace impedance a měření impedance na realizovaném obvodu. Docela to sedí, až na fázovou charakteristiku na vysokých kmitočtech - tam je proti simulaci dost solidní disproporce.
500uF je složeno z 5 bipolátních elytů, C4 je MKP a C2 je MKT.
| Description: |
|
| Filesize: |
9.8 KB |
| Viewed: |
9096 Time(s) |
|
| Description: |
|
| Filesize: |
127.01 KB |
| Viewed: |
409 Time(s) |
|
| Description: |
|
| Filesize: |
73.49 KB |
| Viewed: |
415 Time(s) |
|
_________________
mám rád hifi, ale víte, jak je to dál ..... |
|
| Návrat hore |
|
 |
junglik
Hifista - pokročilec
Založený: 27 apríl 2010
Príspevky: 259
Bydlisko: Praha 4
|
| Zaslal: Ut november 29, 2011 16:34:53 Predmet: |
|
|
Nový standard?
|
|
| Návrat hore |
|
|
PMA
Pavel Macura
Založený: 18 január 2007
Príspevky: 20582
|
| Zaslal: Ut november 29, 2011 16:37:49 Predmet: |
|
|

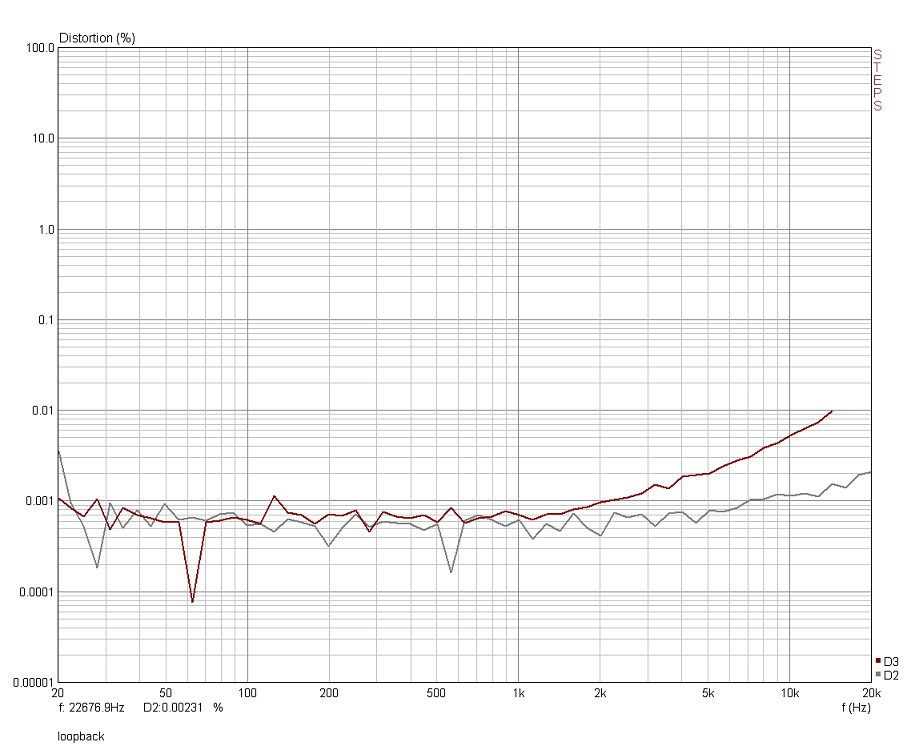

Tu je měření zesilovače při malém výstupním napětí 4Vpp (běžná hodnota při domácím poslechu). Taktéž je ukázáno měření samotné karty v loopback, aby bylo vidět, co způsobuje zdvih zkreslení na výškách.
Měření zesilovače je pro zátěž 8 ohm a pro umělou zátěž, vše v jednom obrázku, druhá a třetí harmonická.
| Description: |
|
| Filesize: |
83.26 KB |
| Viewed: |
423 Time(s) |
|
| Description: |
|
| Filesize: |
95.97 KB |
| Viewed: |
462 Time(s) |
|
_________________
mám rád hifi, ale víte, jak je to dál ..... |
|
| Návrat hore |
|
|
PMA
Pavel Macura
Založený: 18 január 2007
Príspevky: 20582
|
|
| Návrat hore |
|
|
opa
Hifi inventar
Založený: 24 február 2007
Príspevky: 11207
Bydlisko: Praha
|
| Zaslal: Ut november 29, 2011 18:42:14 Predmet: |
|
|
| PMA napísal: | Tak ta fáze v prvním příspěvku byla změřená špatně a bylo to kartou  |
Můžu si tipnout ? Kanály mají mezi sebou zpoždění (1 vzorek ?)
Mně se to tedy už stalo.
Jak to vidíš s vlivem zkreslení samotné zátěže ? Ta obrovská tlumivka patrně nebude vzduchová a na železe to vždycky trochu kreslí. Ještě vzpomínám, jak mě potrápil obyčejný kousek šroubu v drátovém odporu jako zátěž.
No a hlavně, jak ta zátěž potrápí zesilovač z hlediska stability ? Tam bych viděl hlavní význam, tedy pokud to tak funguje....
_________________
Cui bono ? |
|
| Návrat hore |
|
|
PMA
Pavel Macura
Založený: 18 január 2007
Príspevky: 20582
|
| Zaslal: Ut november 29, 2011 18:44:47 Predmet: |
|
|
| opa napísal: |
Jak to vidíš s vlivem zkreslení samotné zátěže ? Ta obrovská tlumivka patrně nebude vzduchová a na železe to vždycky trochu kreslí. |
Určitě, průběhy jsou navíc dost amplitudově závislé. Ale jelikož výkonový zesilovač je "zdroj napětí", tak by na svých výstupních svorkách měl zkreslení způsobené nelinearitou tlumivky výrazně omezovat, nebo ne?
_________________
mám rád hifi, ale víte, jak je to dál ..... |
|
| Návrat hore |
|
|
PMA
Pavel Macura
Založený: 18 január 2007
Príspevky: 20582
|
| Zaslal: Ut november 29, 2011 19:19:55 Predmet: |
|
|
| opa napísal: |
Můžu si tipnout ? Kanály mají mezi sebou zpoždění (1 vzorek ?)
Mně se to tedy už stalo.
|
Skoro to na to vypadá .... Udělám testovací soubor (současnou hranu).
A 1 vzorek rozdílu mezi kanály už by byl i na hranici rozlišitelnosti uchem (ITD interaural time difference je rozlišitelný cco o 10 us).
_________________
mám rád hifi, ale víte, jak je to dál ..... |
|
| Návrat hore |
|
|
junglik
Hifista - pokročilec
Založený: 27 apríl 2010
Príspevky: 259
Bydlisko: Praha 4
|
| Zaslal: Ut november 29, 2011 19:35:15 Predmet: |
|
|
Nechápu, proč všichni vyvíjíte svoje náhradní impedance (různé) a nezavedete jednu standardní...
Naposledy upravil junglik dňa Ut november 29, 2011 20:16:50, celkom upravené 1 krát. |
|
| Návrat hore |
|
|
PMA
Pavel Macura
Založený: 18 január 2007
Príspevky: 20582
|
| Zaslal: Ut november 29, 2011 19:38:26 Predmet: |
|
|
Klid, žádná "standardní" neexistuje. A kteří "všichni"? Standard je odpor, což podle mě nestačí. Běžně používaná R//C paralelně je víceméně nereálný nesmysl. Můžete toto vlákno klidně ignorovat.
_________________
mám rád hifi, ale víte, jak je to dál ..... |
|
| Návrat hore |
|
|
junglik
Hifista - pokročilec
Založený: 27 apríl 2010
Príspevky: 259
Bydlisko: Praha 4
|
| Zaslal: Ut november 29, 2011 20:21:55 Predmet: |
|
|
| Myslel jsem všechny, kdo měří zesilovače připojené k impedancím a nikoliv jen reálné zátěži.
|
|
| Návrat hore |
|
|
Sendy
Hifi expert
Založený: 29 november 2008
Príspevky: 1540
Bydlisko: Severný Moravistan
|
| Zaslal: Ut november 29, 2011 20:27:52 Predmet: |
|
|
Nejsem si jistý, ale nebyl někde v JAES návrh několika standartů ?
Já používám dummy load, která emuluje jisté 4x 12" repro v uzavřeném boxu (typické pro moje pacienty).
|
|
| Návrat hore |
|
|
BV
Hifi inventar
Založený: 06 október 2006
Príspevky: 6070
Bydlisko: Trnava
|
| Zaslal: Ut november 29, 2011 21:10:20 Predmet: |
|
|
| citácia: | | Ale jelikož (ideálny) výkonový zesilovač je "zdroj napětí", tak by na svých výstupních svorkách měl zkreslení způsobené nelinearitou tlumivky výrazně omezovat, nebo ne? |
Výstupný odpor je nenulový, s nelineárnou záťažou vytvorí nelineárny delič...
|
|
| Návrat hore |
|
|
PMA
Pavel Macura
Založený: 18 január 2007
Príspevky: 20582
|
| Zaslal: Ut november 29, 2011 21:12:53 Predmet: |
|
|
[quote="opa"] | PMA napísal: |
Můžu si tipnout ? Kanály mají mezi sebou zpoždění (1 vzorek ?)
Mně se to tedy už stalo.
|
Takže nikoliv na výstupu, tam tam oba kanály jedou současně (obrázek, impulsní odezva). Na vstupu možná, ale shodou okolností jsem jeden vstup té karty dopoledne odpálil, takže to už nezjistím.
| Description: |
|
| Filesize: |
22.44 KB |
| Viewed: |
442 Time(s) |
|
_________________
mám rád hifi, ale víte, jak je to dál ..... |
|
