MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Št marec 04, 2021 15:53:43 Predmet: |
|
|
Zkoušel na menší tiskárně, to nevyšlo vůbec špatně. Chiron ještě nemám zprovozněný.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
opa Hifi inventar
Založený: 24 február 2007 Príspevky: 11188 Bydlisko: Praha
|
Zaslal: Št marec 04, 2021 18:44:26 Predmet: |
|
|
Výsledek měření modelu vůbec není špatný. Krabice vypadá na nějaký polystyren. Možná by nebylo od věci vzít ostrý nožík a alespoň od ruky zaoblit hrany.
_________________ Cui bono ? |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Pi marec 05, 2021 10:37:14 Predmet: |
|
|
Však proč myslíš, že jsem to takhle dělal. To teď všechno postupně, ale ještě nemám k tomu stojanu pořádnou točnu, hlavně kvůli opakovatelnosti. Krom toho tam následně přijde "basák" a poté zkusím udělat i díry po stranách, jestli se povede pasivní kardioida, jelikož ten třípásmový návrh si o to od začátku přímo říká. Kdyby jo, byla by to fantazie.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Pi marec 05, 2021 11:34:46 Predmet: |
|
|

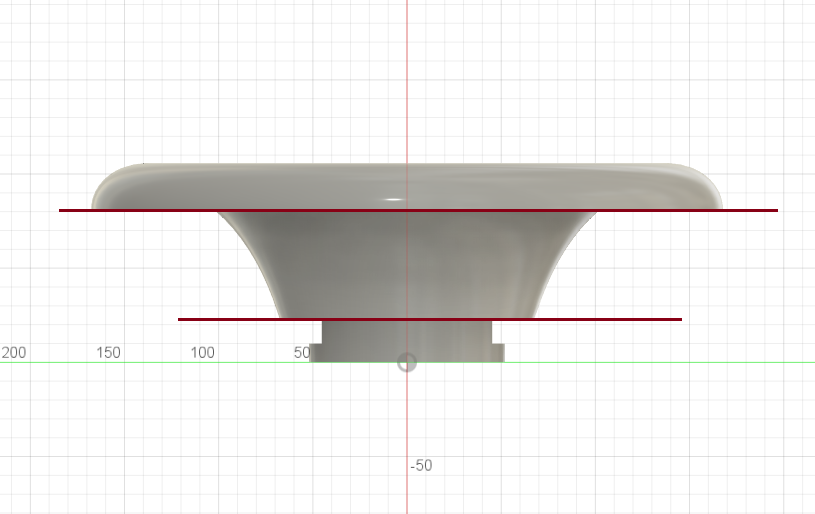

Tisk SH, tak jak je, tloušťka 12 mm, bez úchytů (cca 17 hodin, 1.2 kg) -
Kdyby se to tisklo ze dvou polovin, šlo by to celé něčím vylít a pak slepit.
Description: |
|
Filesize: |
99.15 KB |
Viewed: |
56 Time(s) |
|
Description: |
|
Filesize: |
150.34 KB |
Viewed: |
51 Time(s) |
|
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Pi marec 05, 2021 11:47:23 Predmet: |
|
|
...ty podpěry by musely být takhle, to je jasné (cca o hodinu déle).
Description: |
|
Filesize: |
156.96 KB |
Viewed: |
57 Time(s) |
|
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Pi marec 05, 2021 12:14:45 Predmet: |
|
|

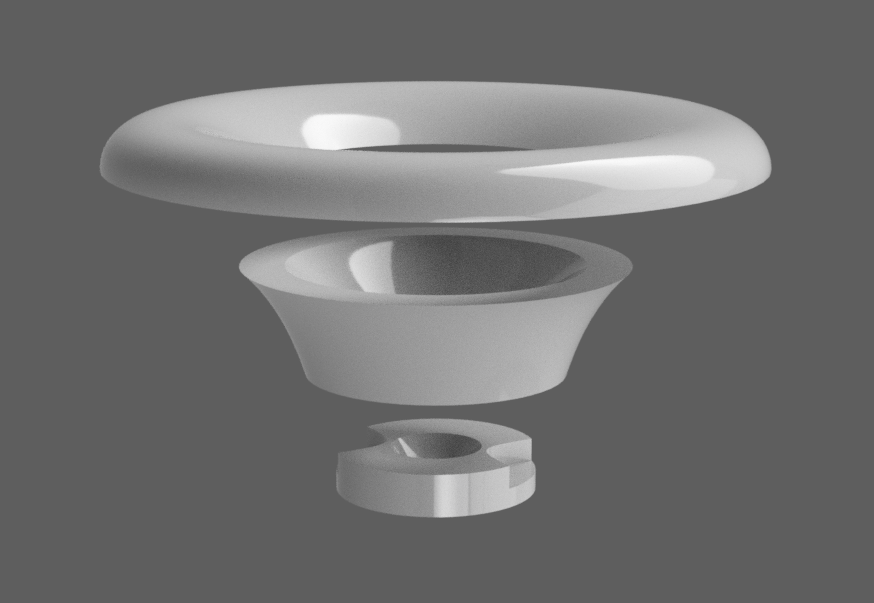

No, o model na formu se každopádně pokusím. Nakonec by to možná úplně nejlepší bylo rozdělit a vytisknout z několika řezů, tisknutých přímo na podložce, s minimem podpěr jen v tom vrchním dílu, a snad i poměrně přesně. Stejně se to pak musí celé ještě opracovat.
Description: |
|
Filesize: |
179.78 KB |
Viewed: |
57 Time(s) |
|
Description: |
|
Filesize: |
75.87 KB |
Viewed: |
73 Time(s) |
|
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Pi marec 05, 2021 12:37:50 Predmet: |
|
|
Střední díl bez podpěr za necelé 4 hodinky.
Description: |
|
Filesize: |
121.36 KB |
Viewed: |
60 Time(s) |
|
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
miero Hifi inventar
Založený: 08 september 2010 Príspevky: 11553 Bydlisko: Praha
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Pi marec 05, 2021 12:45:49 Predmet: |
|
|
Nejhorší je ten vršek, ale pořád nic, co by se nedalo v pohodě vytisknout (9h).
citácia: | co tak to vytlacit so snap-fit uchytmi, nech sa to nemusi zlozito lepit? |
Občas mám pocit, že žiju v nějakém jiném vesmíru. Co může být snazší, než to k sobě prostě přilepit?
U toho hobby tisku se neustlále řeší nějaké (nemalé) tolerance, a představa, že bych se měl crcat ještě s nějakými úchyty... Navíc stejně se to musí slepit.
Description: |
|
Filesize: |
115.95 KB |
Viewed: |
62 Time(s) |
|
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
miero Hifi inventar
Založený: 08 september 2010 Príspevky: 11553 Bydlisko: Praha
|
Zaslal: Pi marec 05, 2021 13:01:08 Predmet: |
|
|
Njn, asi len osobna nechut patlat sa s lepidlom.
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Pi marec 05, 2021 13:01:54 Predmet: |
|
|
Tak to já to mám obráceně.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
|
Návrat hore |
|
|
opa Hifi inventar
Založený: 24 február 2007 Príspevky: 11188 Bydlisko: Praha
|
Zaslal: Po marec 08, 2021 18:59:19 Predmet: |
|
|
Vypadá to nadějně. U takovýchto hraček je dost důležitá tuhost. Možná by tomu prospělo nějaké "zavětrování"
_________________ Cui bono ? |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Ut marec 09, 2021 18:37:09 Predmet: |
|
|
Už umím zvenku hranatý obdélník, aniž by byl hranatý i uvnitř
Description: |
|
Filesize: |
210.63 KB |
Viewed: |
64 Time(s) |
|
Description: |
|
Filesize: |
212.76 KB |
Viewed: |
59 Time(s) |
|
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 620 Bydlisko: Vajkovce
|
Zaslal: St marec 10, 2021 21:53:23 Predmet: |
|
|
trosku z ineho sudka
RS52 zmerana a nahodena
Description: |
|
Filesize: |
118.8 KB |
Viewed: |
62 Time(s) |
|
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: St marec 10, 2021 22:05:14 Predmet: |
|
|
Pro simulaci hlavně nezapomenout nastavit Source.Velocity = 2. Skoro každý na to zapomene a pak to počítá něco dost jiného.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 620 Bydlisko: Vajkovce
|
Zaslal: St marec 10, 2021 23:15:00 Predmet: |
|
|
dam pocitat cez noc vychadzal som z modelu 11 len som upravil hrdlo
Description: |
|
Filesize: |
204.48 KB |
Viewed: |
63 Time(s) |
|
|
|
Návrat hore |
|
|
BlackRider Hifista - pokročilec
Založený: 11 november 2007 Príspevky: 267 Bydlisko: poblíž Brna
|
Zaslal: Št marec 11, 2021 07:02:05 Predmet: |
|
|
Takže zvukovod na 2" kalotu?
Jakým stylem se do ABECu dostává geomterie membrány-vrchlíku, závěsu? JE to import z nějakého modelovacího softu?
_________________ POSLECH: PreSonus AudioBox 22VSL > Rotel RMB-1066 / Senn. HD555 mod > miniDSP 4x10 HD > repro dle nálady
MĚŘENÍ: Dayton Audio EMM-6 > PreSonus AudioBox 22 VSL > REW > VituixCAD |
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 620 Bydlisko: Vajkovce
|
Zaslal: Št marec 11, 2021 07:19:42 Predmet: |
|
|
Tu je to presne napisane musis si zmerat membranu a potom vypocitat apothem a mas
http://www.at-horns.eu/
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Št marec 11, 2021 07:26:42 Predmet: |
|
|
Ten model na obrázku se mi zdá nějak divně nakřivo. Každopádně, jestli to má být rotačně symetrické, využij toho a zadej "ABEC.SimProfile = 0" - viz manuál, 6.10 Circular Symmetry Mode (str. 50). Výpočet i ve vysokém rozlišení pak trvá řádově sekundy až minuty, ne hodiny.
Edit: Už vím, to je pohled "zespodu". Ale pak nesedí ta rovina měření. Používáš poslední verzi? Tady je kdyžtak zatím úplně poslední: https://at-horns.eu/release/ath-4.7.1-beta2-32bit.zip
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 620 Bydlisko: Vajkovce
|
Zaslal: Št marec 11, 2021 10:41:09 Predmet: |
|
|
pozrem sa nato po robote tam je medzi rovina vtom deme11 musim to prerobit a pozerat sa poriadne to som stiahol co si mal na stranke trosku to potrva kym to pochopim
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Št marec 11, 2021 10:57:21 Predmet: |
|
|
Koukni na demo1C nebo demo8C.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 620 Bydlisko: Vajkovce
|
Zaslal: Št marec 11, 2021 14:23:36 Predmet: |
|
|
tak nieco sa podarilo RS52 ako infinity baffle pridam obrazok vyrobcu meranie ateda cisto len membrana bez WG
Source.Velocity = 2
ABEC.SimType = 1
ABEC.SimProfile = 0
Description: |
|
Filesize: |
56.4 KB |
Viewed: |
61 Time(s) |
|
Naposledy upravil misog dňa Št marec 11, 2021 14:43:52, celkom upravené 2 krát. |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Št marec 11, 2021 14:27:10 Predmet: |
|
|
Neboj se zvýšit počet frekvencí (tohle je zbytečně hrubé):
ABEC.f1 = 500
ABEC.f2 = 20000
ABEC.NumFrequencies = 100
ABEC.MeshFrequency = 32000
Ale nejsem si jistý, jestli je tohle dobře. Kdyžtak sem nahraj ten ABEC projekt, podívám se na to.
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 620 Bydlisko: Vajkovce
|
Zaslal: Št marec 11, 2021 14:40:28 Predmet: |
|
|
tak aspon takto niesom si sity hlavne
Throat.Profile = 1
Throat.Diameter = 66 ; [mm]
Throat.Angle = 7 ; [deg]
Coverage.Angle = 45
Description: |
|
Download |
Filename: |
RS52.zip |
Filesize: |
648 Bytes |
Downloaded: |
43 Time(s) |
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Št marec 11, 2021 15:10:46 Predmet: |
|
|
Tam je akorát nutné si ohlídat, aby ta nekonečná deska byla správně umístěná. V tomhle případě to znamená smazat (nastavit na nulu) "offset" v solving.txt (nevím, odkud se to tam bere, možná tam mám nějakou novou chybku):
Infinite_Baffle
Subdomain=2; Position=Pos offset=15.000mm
-->
Infinite_Baffle
Subdomain=2; Position=Pos
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes
Naposledy upravil MaBat dňa Št marec 11, 2021 15:46:17, celkom upravené 1 krát. |
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 620 Bydlisko: Vajkovce
|
Zaslal: Št marec 11, 2021 17:13:05 Predmet: |
|
|
no nieco taketo vyslo dufam ze vsetko je OK
Description: |
|
Filesize: |
121.29 KB |
Viewed: |
45 Time(s) |
|
Description: |
|
Filesize: |
62.44 KB |
Viewed: |
47 Time(s) |
|
|
|
Návrat hore |
|
|
MaBat Hifi inventar
Založený: 21 november 2007 Príspevky: 12862
|
Zaslal: Št marec 11, 2021 17:15:10 Predmet: |
|
|
Jj, to už vypadá realisticky. Tak teď už jen ten zvukovod...
(I když tedy přijde mi, že ti plochý interface protíná tu kalotu.)
_________________ www.at-horns.eu | "ATH - the best waveguide designs possible" - Earl Geddes |
|
Návrat hore |
|
|
misog Hifista - zaslúžilec
Založený: 08 apríl 2013 Príspevky: 620 Bydlisko: Vajkovce
|
Zaslal: Št marec 11, 2021 17:20:41 Predmet: |
|
|
ano to je ten bod WG0
Description: |
|
Filesize: |
49.81 KB |
Viewed: |
35 Time(s) |
|
|
|
Návrat hore |
|
|
|
